Product information

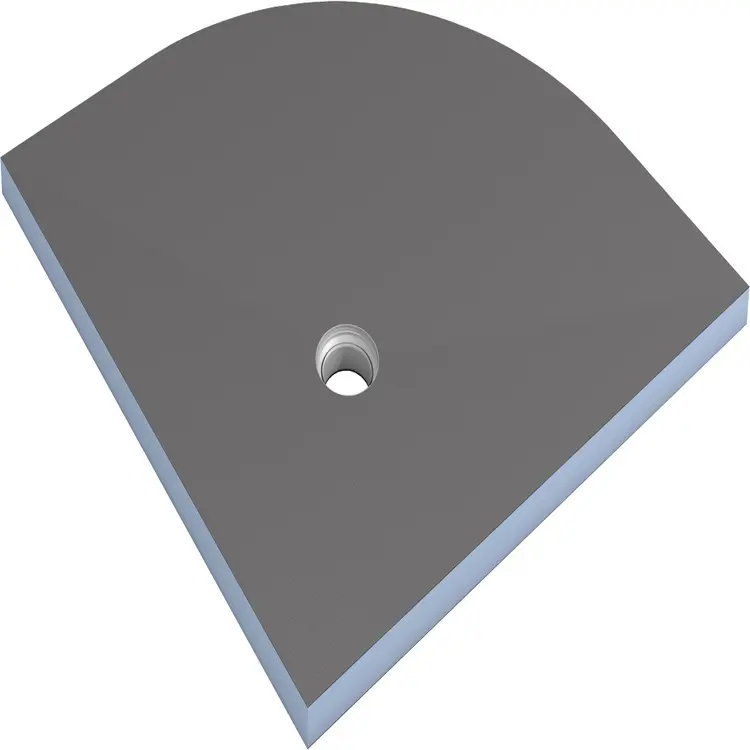

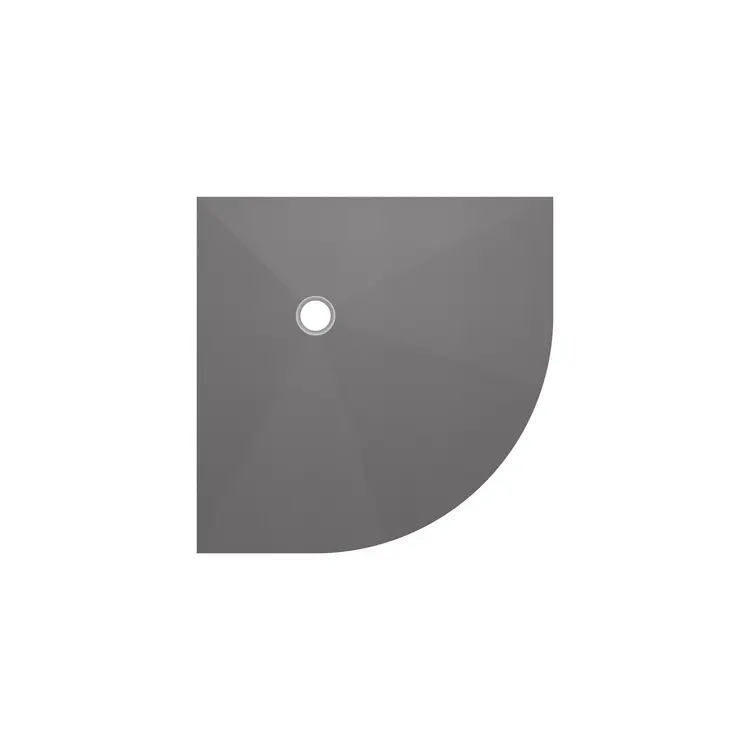

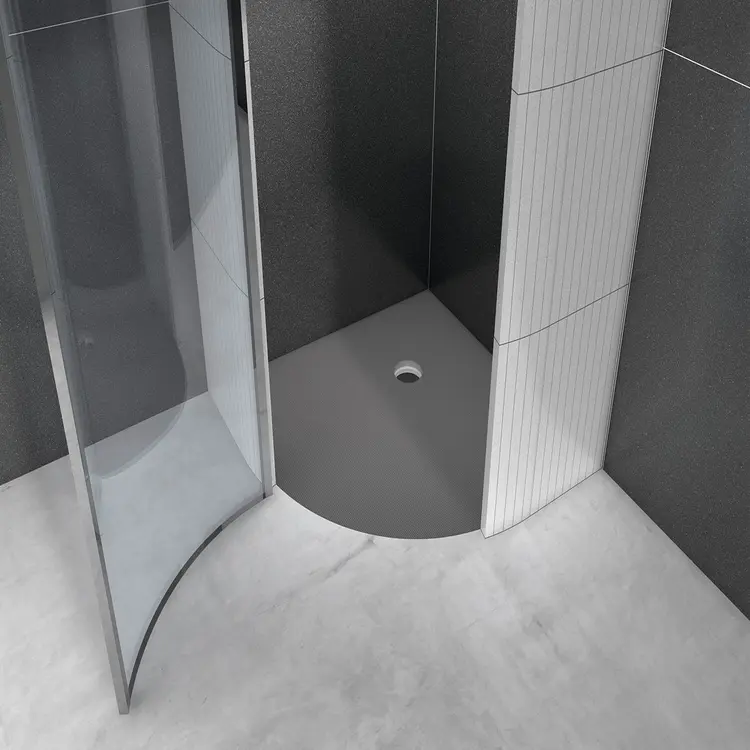

Si vous souhaitez placer votre douche dans un angle, tout en maintenant une ligne arrondie dans la pièce, les receveurs de douche wedi Fundo Borgo sont alors exactement ce qu’il vous faut. Design et fonctionnalité se combinent ici dans un seul produit.
Les receveurs de douche à carreler sont non seulement extrêmement pratiques et fiables, mais ils permettent également des possibilités d’aménagement entièrement nouvelles pour les salles d’eau et les salles de bains.
- Une sécurité garantie par une pente prédéfinie parfaitement régulière
- L'ensemble du système est 100% étanche
- Mise en œuvre simple et fiable - testée sur le terrain
Technical Details
our assurer l’isolation aux bruits d’impact de la construction, il faut prévoir une isolation correspondante sous le receveur wedi Fundo, ainsi que la pose de bandes d’isolation sur ses bords : utiliser l’isolation aux bruits d’impact Nonstep Plan (natte en granulés de caoutchouc d’une épaisseur de 6 mm, Δ L W,R = 14 dB selon la norme DIN 52210). Alternativement, on peut utiliser des films en polyéthylène agréés.
Le niveau de pression sonore admissible selon la DIN 4109 LIn ≤ 30 dB(A) et selon le règlement VDI 4100 SSt III ≤ 25 dB (A) qui est causé par les installations d’eau, est respecté par wedi Fundo et Nonstep Plan.
Les receveurs de douche wedi Fundo peuvent être raccourcis sur place, la géométrie des éléments devant cependant être respectée. Les éléments wedi Fundo ne peuvent être combinés qu'avec les écoulements wedi Fundo.
| Détails techniques Fundo Borgo | |
|---|---|
| Sollicitation par fauteuils roulants à partir d’un format minimum des carreaux de | 50 x 50 mm |
| Mosaïque en verre à partir de 3 mm, format minimum | 20 x 20 mm |
| Hauteurs de construction minimale en fonction de l'écoulement: Écoulement horizontal, DN 50 écoulement horizontal Mini Max, DN 40 | 130 mm 97 mm |
| Écoulement vertical | 40 mm |
| Pente en surface (des bords extérieurs de la plaque de sol Fundo jusqu'aux bords extérieurs) (exception : Fundo Nautilo, 28 mm pente en surface) | 18 mm |
| Caractéristiques techniques de l’écoulement Écoulement spécial avec fermeture anti-odeurs et grille d’écoulement en acier inox. Cadre adaptable à l’épaisseur du carrelage. | |
| Cadre avec grille en acier inox disponible dans les formats suivants: | 120 × 120 mmØ 120 mm |
| Capacités d’absorption en fonction de l’écoulement sélectionné: | |
| Écoulement Fundo Mini Max, horizontal, DN 40 | 0,54 l/s ; 32,4 l/min |
| Écoulement Fundo, horizontal, DN 50 | 0,80 l/s ; 48,0 l/min |
| Écoulement Fundo, vertical, DN 50 | 1,00 l/s ; 60,0 l/min |
| Écoulement Fundo, vertical, DN 70 | 0,88 l/s ; 52,8 l/min |
Downloads
Usage
- Construction de logements privés
- Bâtiments publics et lieux de travail selon la norme DIN 180040, partie 1
- Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, voir les propriétés techniques)
- Pour l'étanchéité de la construction en association avec des revêtements de carrelages et de plaques de classe de contrainte A0 (surfaces de sol modérément sollicitées par de l'eau exempte de pression en intérieur ; surfaces de sol directement sollicitées en intérieur).
