Product information
wedi propose les systèmes d’écoulement adaptés aux éléments de douche de plain-pied. Grâce à une faible hauteur de montage et à l’étanchéité garantie dans l’ensemble du système, ces assemblages s’avèrent parfaits dans le cas de constructions neuves et de rénovations. Ce faisant, diverses variantes sont proposées pour les versions horizontales.
- Variantes d'exécution:

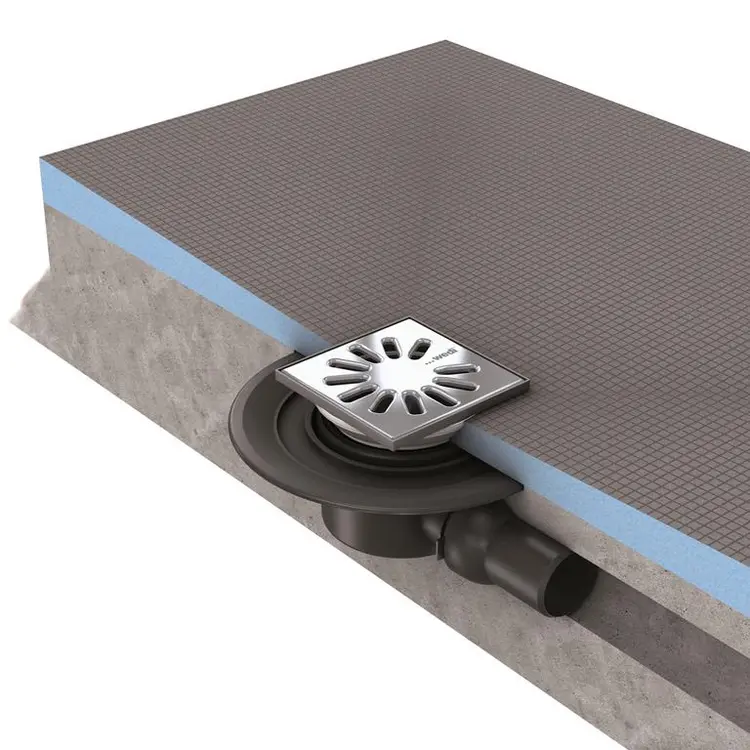

- horizontale en DN 50, grille d'évacuation carrée

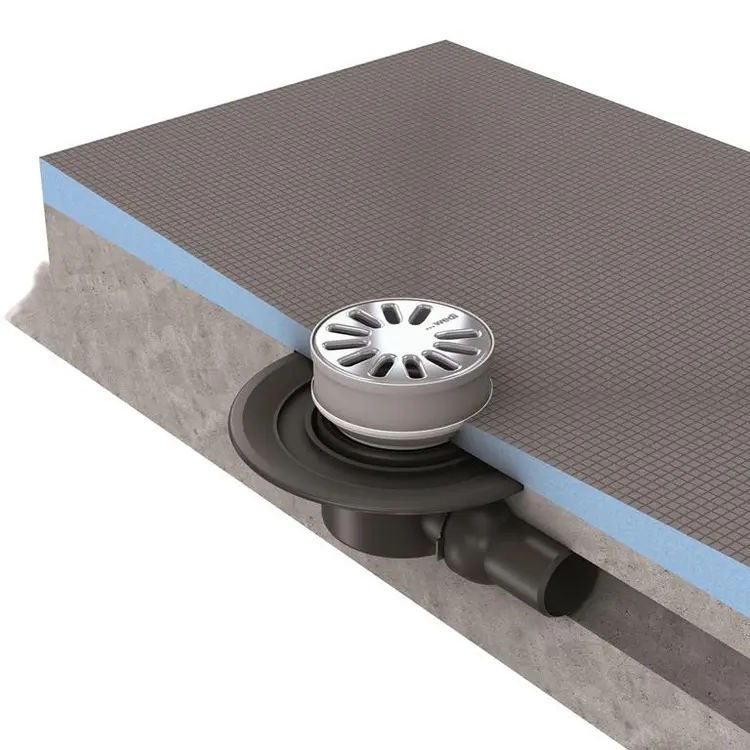

- horizontale en DN 50, grille d'évacuation ronde

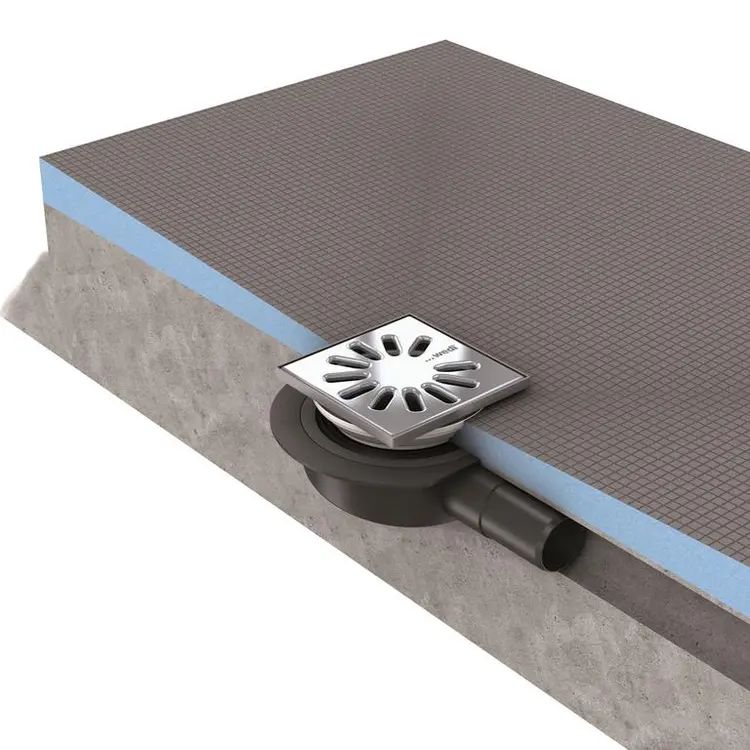

- Fundo Mini Max, DN 40, extra plat, grille d'évacuation carrée - Dans le cas de tous les receveurs de douche Fundo, seuls les systèmes d'écoulement wedi pour Fundo peuvent être utilisés.
Ces écoulements peuvent être combinés avec les séries Fundo suivantes:
- Fundo Primo
- Fundo Borgo
- Fundo Trollo
- Fundo Nautilo
- Fundo Ligno
Technical Details
| Caractéristiques techniques de l’écoulement | |
|---|---|

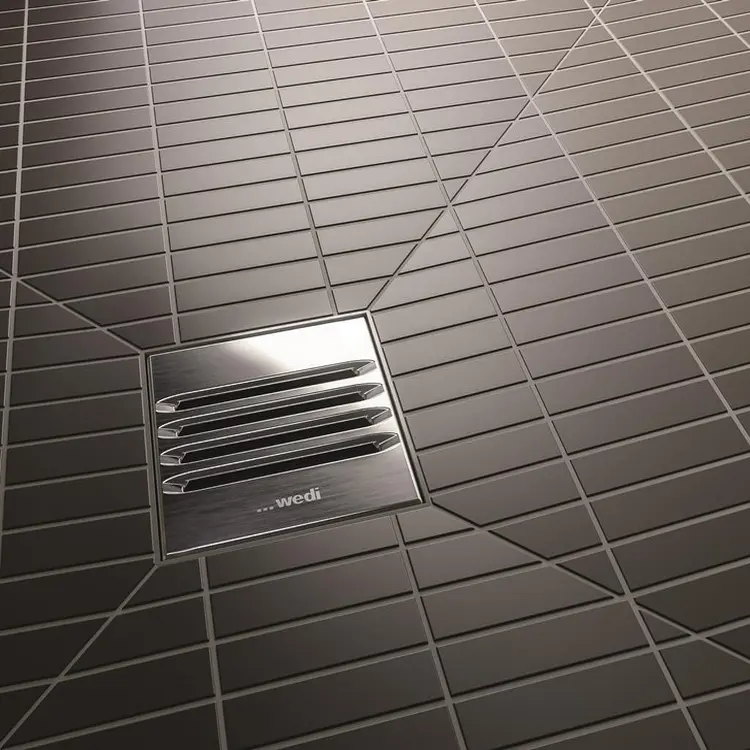

| Cadre avec grille en acier inox disponible dans les formats suivants:carré, carré à visser, ronde | 115 x 115 mmØ 115 mm |
| Débits d'écoulement variables selon l'écoulement choisi: écoulement Fundo Minimax, horizontal, DN 40 ABS, contrôlé selon DIN EN 1253 (numéro de contrôle abP P-4044 LGA) | 0,5 l/s;30,0 l/min |
| Écoulement Fundo, horizontal, DN 50 ABS, selon DIN EN 1253 | 0,80 l/s;48,0 l/min |
Downloads
Usage
- Construction de logements privée
- Bâtiments publics et lieux de travail selon la norme DIN 180040, partie 1
- Logements adaptés pour personnes handicapées selon la norme DIN 18040, partie 2 (observer le format minimum des carreaux pour le passage de fauteuils roulants, voir les caractéristiques techniques)
- Étanchéification d’ouvrages en combinaison avec des carrelages et dallages des classes de sollicitation à l’humidité A0, A et B (surfaces exposées à des sollicitations modérées par des eaux hors pression à l’intérieur ; surfaces de sol directement sollicitées dans des locaux marqués par la manipulation très fréquente ou longue d’eaux sanitaires et d’eaux de nettoyage et surfaces de fond de bassins à l’intérieur et à l’extérieur qui sont remplis d’eau ayant la qualité d’eau potable).
