Product information

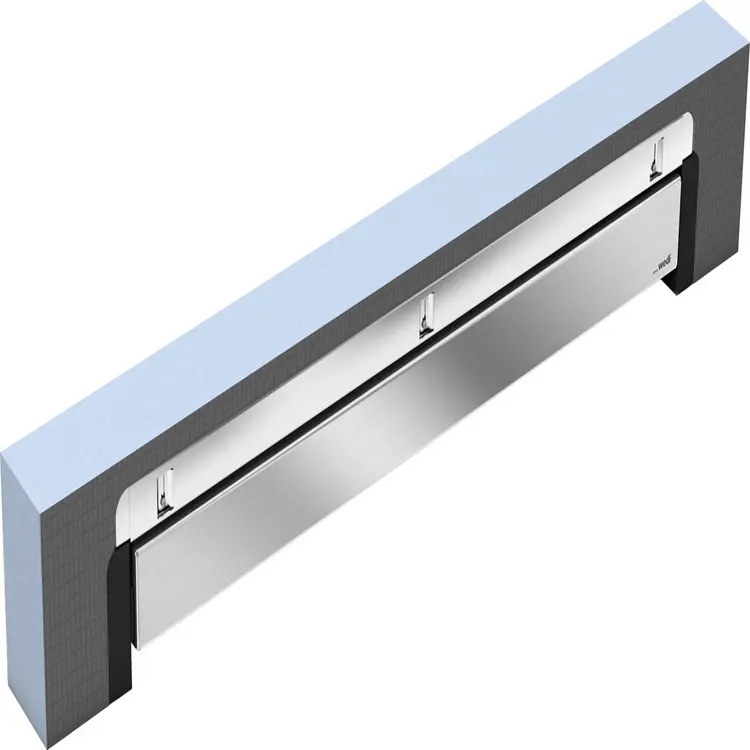

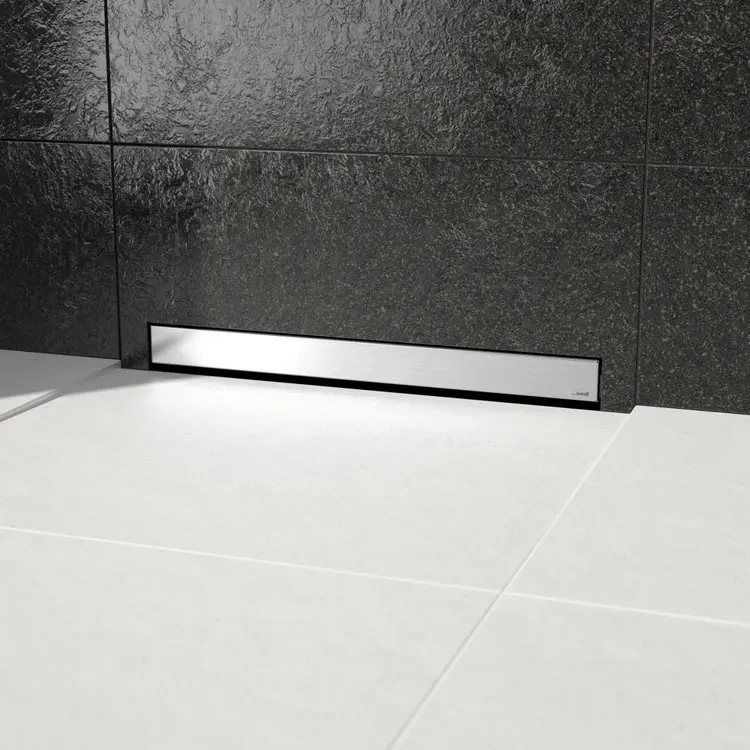

L’élément de rehausse Fundo Discreto est l’alternative parfaite à la rainure d’écoulement et crée un écoulement esthétique du sol jusque dans le mur. Développé spécialement pour les éléments de douche Riolito Neo, Riolito et Plano Linea, il dispose d’un nouveau cache en acier inoxydable haut de gamme qui peut encore être utilisé des deux côtés également après le montage. De cette manière, vous disposez d’une variante à carreler en plus d’un effet d’acier inoxydable attrayant. L’installation est si simple comme jamais auparavant : la suspension n’est ajustée plus qu’avec une vis et est posée mécaniquement sur une glissière. En outre, il n’est plus nécessaire de coller la tôle angulaire réglable en hauteur et à carreler en dessus du cache. Le dosseret y est ainsi réalisable individuellement, mais toujours de manière adaptée. Une stabilité élevée et un montage rapide sur place sont ainsi garantis.
- La variante adaptée du Fundo Discreto dépend de la longueur du canal d’écoulement de l’élément de douche.
- La barrette est réversible : peut être utilisé et monté des deux côtés (côté visible V2A brossé ou pouvant être carrelé)
- Tôle angulaire réglable en hauteur et à carreler
- Ajustage avec seulement une vis
Technical Details
Correspondant aux longueurs de canal des Fundo Riolito Neo / Riolito / Plano Linea, le revêtement en acier inoxydable V2A du Fundo Discreto peut être utilisé des deux côtés (une face est en acier inoxydable brossé et l'autre est à carreler). Il peut être adapté à des épaisseurs de carreaux comprises entre 5 et 20 mm (mur et sol). L'adaptation est simple à faire en utilisant le gabarit compris dans l'emballage.
La largeur totale de l'élément Discreto est optimisée pour adapter la largeur des receveurs de douche aux longueurs de canal correspondantes. Fundo Discreto convient à tous les Fundo Riolito, Riolito Neo et Plano Linea avec des longueurs de canal de 300 mm, 700 mm, 800 mm, 900 mm et 1.100 mm. Les receveurs de douche Fundo Riolito, Riolito neo et Plano Linea peuvent être coupés sur chantier, mais la géométrie des éléments doit être respectée.
Les receveurs Fundo peuvent être raccourcis sur place, la géométrie des éléments devant cependant être respectée. Les éléments wedi Fundo ne peuvent être combinés qu'avec les écoulements wedi Fundo.
| Caractéristiques techniques Fundo Discreto | |
|---|---|
| Distance entre le carrelage au sol et la barrette | 7 mm |
| Dimensions de la barrette (longueur × hauteur × profondeur) | 280 x 67 x 22,5 mm 680 x 6 x 22,5 mm 780 x 67 x 22,5 mm880 x 67 x 22,5 mm1.080 x 67 x 22,5 mm |
| Profondeur d'encastrement horizontal | 150 mm |
| Hauteur du revêtement sur le receveur | 154 mm |
Downloads
Usage
- Construction de logements privés
- Bâtiments publics selon la norme DIN 180040, partie 1
- Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, voir les propriétés techniques)
- Pour l'étanchéité de la construction en association avec des revêtements de carrelages et de plaques de classe de contrainte A0 (surfaces de sol modérément sollicitées par de l'eau exempte de pression en intérieur ; surfaces de sol directement sollicitées en intérieur).
