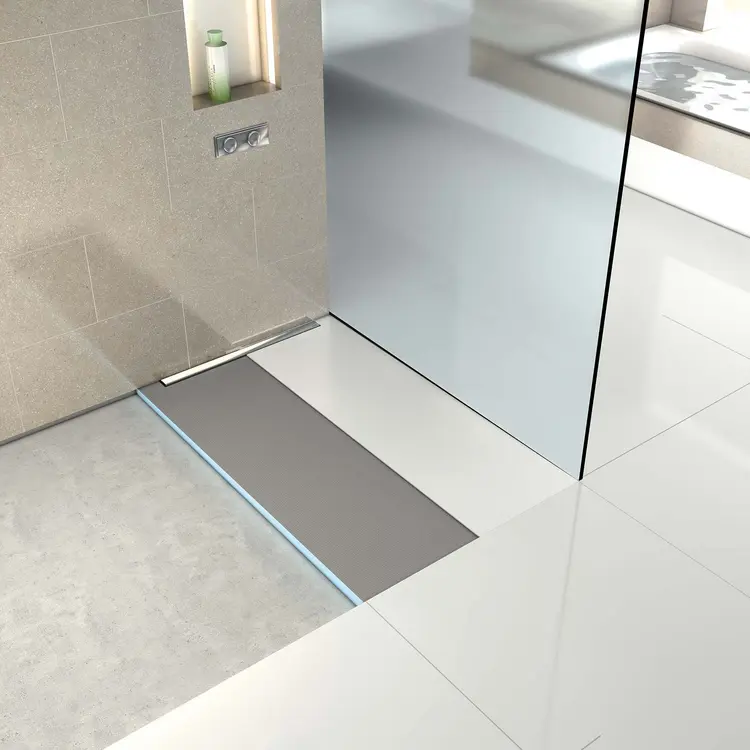

Le receveur de douche de plain-pied Fundo Riolito Neo se présente avec trois points forts qui apportent une réelle valeur ajoutée tant sur le plan visuel que sur celui de la technique de mise en œuvre: Un canal d'écoulement près du mur, une inclinaison complètement continue jusqu'au canal et une adaptation flexible à la configuration de la pièce.
Le Fundo Riolito Neo est non seulement disponible dans de nombreux formats, mais aussi avec un canal d'écoulement court ou long. Surtout avec le canal court, vous êtes encore plus flexible lors de la découpe des formats et pouvez adapter le receveurde douche individuellement à la configuration et à la taille de la pièce. Le canal d'écoulement du Fundo Riolito Neo est situé très près du mur. Ainsi, les carreaux de grand format peuvent être posés presque sans joints.
Quelle que soit la version que vous choisissez : Vous pouvez vous fier à 100% aux avantages uniques de ce système avec des écoulements adaptés et des profilés de finition et de pente assortis.
au plus près du mur
Esthétique
Pratique
Fonctionnel
Adaptable
Technical Details
Pour une structure de sol insonorisée, prévoyez le tapis d’isolation acoustique wedi Nonstep Plus, ainsi que des bandes de rive wedi. Alternativement, on peut utiliser des films en polyéthylène agréés.
Les receveurs de douche Fundo Riolito Neo / Riolito / Riofino peuvent être raccourcis sur place, la géométrie des éléments devant toutefois être prise en compte.
| Caractéristiques techniques Fundo Riolito Neo | |
|---|---|
| Accessible aux fauteuils roulants à partir d’un format minimum des carreaux de | 50 x 50 mm |
| Mosaïques en pâte de verre à partir d’une taille minimale de | 20 x 20 mm |
| Hauteur minimum de réservation en fonction de l’écoulement: | |
| Écoulement linéaire wedi Fundo, horizontal, DN 50 | 130 mm |
| Écoulement linéaire wedi Fundo Mini Max, horizontal, DN 40 | 99 mm |
| Écoulement linéaire wedi Fundo, vertical, DN 50 | 50 mm |
| Écoulement linéaire wedi Fundo, vertical, DN 50 avec coupe-feu | 50 mm |
| Caractéristiques techniques du receveur | |
| Matériau | XPS |
| Contrainte de compression à long terme (50 ans) ≤ compactage de 2% selon EN 1606 | 0,08 N/mm² |
| Résistance à la compression à un compactage de 10% selon EN 826 | 0,25 N/mm² |
| Conductivité thermique selon EN 13164 | 0,036 W/mK |
| Densité brute DIN EN 1602 | 32 kg/m³ |
| Limites de température | -50°C / +75°C |
| Comportement au feu EN 13501-1 | E |
| Imperméabilité à l’eau examinée | 1,5 bar |
| Caractéristiques techniques de l’écoulement | |
| Les éléments Fundo Riolito / Riolito Neo et Riofino sont disponibles avec canal d'écoulement dans les longueurs suivantes : | 300 mm700 mm800 mm900 mm1100 mm |
| Débits d’écoulement en fonction de l’écoulement choisi : | |
| Écoulement linéaire wedi Fundo Mini Max, horizontal, DN 40 | 0,5 l/s ; 30 l/min |
| Écoulement linéaire wedi Fundo, horizontal, DN 50 | 0,8 l/s ; 48 l/min |
| Écoulement linéaire wedi Fundo, vertical, DN 50 | 1,1 l/s ; 66 l/min |
Downloads
Usage
- Construction de logements privés
- Bâtiments publics et lieux de travail selon la norme DIN 180040, partie 1
- Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, voir les propriétés techniques)
- Pour l'étanchéité de la construction en association avec des revêtements de carrelages et de plaques de classe de contrainte A0 (surfaces de sol modérément sollicitées par de l'eau exempte de pression en intérieur ; surfaces de sol directement sollicitées en intérieur).
