Fundo NautiloElemento per doccia di design dall'insolita forma a chiocciola
Fundo Nautilo
"Docce wellness a filo pavimento dalle forme insolite."
Informazioni sul prodotto

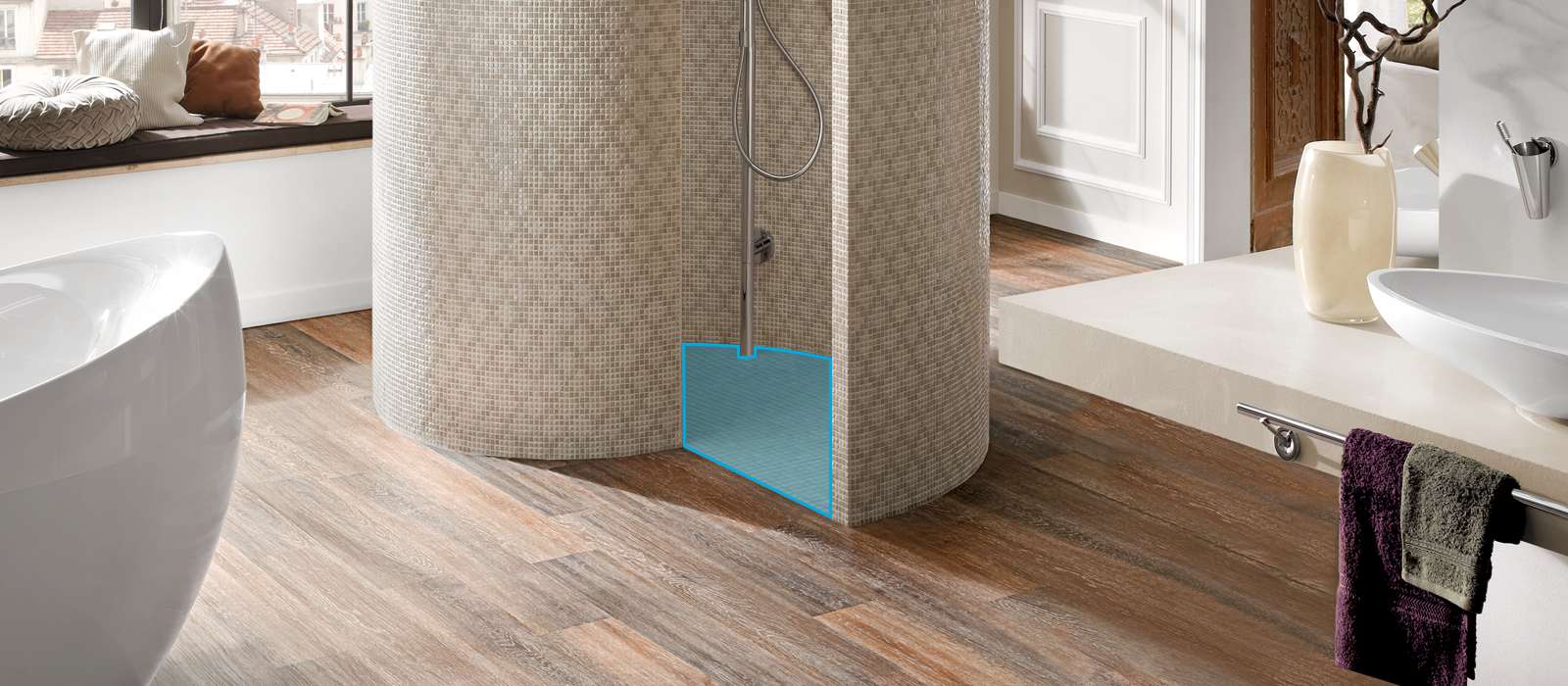

Fundo Nautilo diventa in assoluto l’elemento di spicco del bagno quando sia disponibile una superficie sufficiente. La forma a chiocciola, ispirata alla natura, non è solo un elemento a filo pavimento, ma, in combinazione con gli etelementi per pare corrispondenti, si trasforma in una doccia veramente singolare.
Gli elementi per doccia piastrellabili e impermeabili all’acqua non sono solo estremamente pratici e affidabili, ma aprono anche possibilità di strutturazione completamente nuove per bagni e ambienti umidi – con un montaggio semplice e sicuro.
- Sicurezza grazie alla pendenza esattamente predefinita e uniforme
- Il sistema nel suo complesso è ermetico al 100 %.
- Applicazione semplice e veloce – testata da esperti
Potete trovare tutti i vantaggi in sintesi
Informazioni sul prodotto
Fundo Nautilo diventa in assoluto l’elemento di spicco del bagno quando sia disponibile una superficie sufficiente. La forma a chiocciola, ispirata alla natura, non è solo un elemento a filo pavimento, ma, in combinazione con gli etelementi per pare corrispondenti, si trasforma in una doccia veramente singolare.
Gli elementi per doccia piastrellabili e impermeabili all’acqua non sono solo estremamente pratici e affidabili, ma aprono anche possibilità di strutturazione completamente nuove per bagni e ambienti umidi – con un montaggio semplice e sicuro.
- Sicurezza grazie alla pendenza esattamente predefinita e uniforme
- Il sistema nel suo complesso è ermetico al 100 %.
- Applicazione semplice e veloce – testata da esperti
Caratteristiche tecniche Fundo Nautilo
In caso di isolamento anticalpestio nel pavimento, tale isolamento deve essere montato sotto wedi Fundo, prevedendo inoltre una banda d'isolamento perimetrale: struttura con utilizzo dell'isolamento anticalpestio wedi Nonstep Plan (pannello isolante con granulato di gomma di 6 mm, Δ L W,R = 14 dB secondo DIN 52210). In alternativa è possibile utilizzare film in polietilene omologati.
Il livello di pressione acustica causata dalle installazioni idrauliche e consentito secondo DIN 4109 LIn ≤ 30 dB(A) e secondo VDI 4100 SSt III ≤ 25 dB (A) viene rispettato con wedi Fundo e Nonstep Plan.
| Resistente all'azione di una sedia a rotelle a partire dalle dimensioni minime delle piastrelle |
50 x 50 mm |
| Mosaico in vetro da dimensioni min. di 3 mm | 20 x 20 mm |
| Altezze min. della struttura in funzione dello scarico: Scarico orizzontale, DN 50 Scarico orizzontale Mini Max, DN 40 |
130 mm 97 mm |
| Scarico verticale | 40 mm |
| Pendenza della superficie (da bordo esterno pannello pavimento Fundo fino a bordo esterno apertura di scarico, eccezione: Fundo Nautilo, pendenza della superficie 28 mm) |
18 mm |

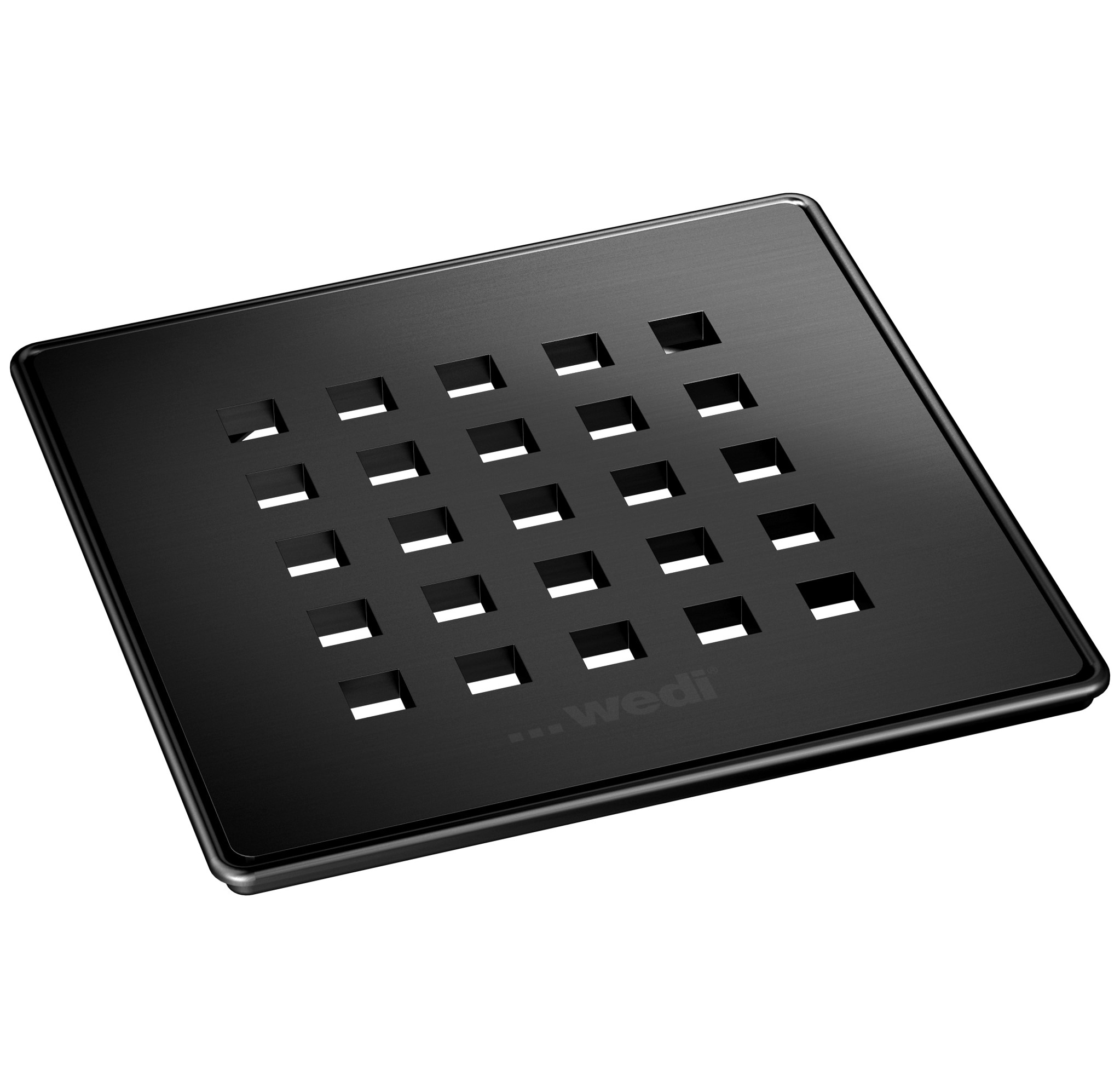

Scarico speciale con sifone antiodore e copertura in acciaio inox. |
|
| Telaio con griglia in acciaio inox disponibile nelle seguenti misure: | 120 × 120 mm Ø 120 mm |
| Portate dello scarico in funzione del tipo di scarico scelto: |
|
| Scarico Fundo Minimax, orizzontale, DN 40 ABS, testato in base a DIN EN 1253 (numero di omologazione abP P-4081-TLRP) |
0,5 l/s ; 30 l/min |
| Scarico Fundo, orizzontale, DN 50 ABS, secondo DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Scarico Fundo, verticale, DN 50 PP, secondo DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Scarico Fundo, verticale, DN 70 PP, secondo DIN EN 1253 | 0,80 l/s ; 48 l/min |
| Scarico Fundo, verticale, DN 50 PP, secondo DIN EN 1253, con tagliafuoco | 1,10 l/s ; 66,0 l/min |
|
|

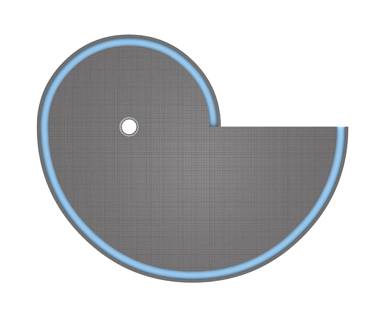

| Fundo Nautilo elemento per doccia | ca. 1,60 m² |
| Fundo Nautilo elemento a parete: Parete interna Parete esterna |
ca. 8,70 m² ca. 9,60 m² |
| Fundo Nautilo elemento di rialzo: Parete interna Parete esterna |
ca. 2,15 m² ca. 2,40 m² |
| Fundo Nautilo libero elemento a parete: Parete interna Parete esterna |
ca. 8,70 m² ca. 9,70 m² |
| Fundo Nautilo libero elemento di rialzo: Parete interna Parete esterna |
ca. 2,2 m² ca. 2,50 m² |
Fundo Nautilo - Campi di applicazione
- Nell’edilizia privata
- In edifici pubblici e in ambienti di lavoro secondo DIN 18040 parte 1
- In abitazioni senza barriere architettoniche DIN 18040 parte 2 (osservare le disposizioni per dimensioni minime delle piastrelle in previsione di carico con sedia a rotelle, vedere Caratteristiche tecniche)
- Come impermeabilizzante per la muratura in collegamento con rivestimenti in piastrelle e lastre di classe di sollecitazione A0, A e B (pavimenti a sollecitazione media in interni non sottoposti a spinta idrostatica; pavimenti sollecitati direttamente in ambienti a contatto molto frequente o prolungato con acqua industriale e di pulizia, nonché di pavimenti di vasche in interni ed esterni che vengono riempite di acqua con caratteristiche di acqua potabile).
