Bodengleiche Dusche: Fundo Ligno Plus für Holzbalkendecken

Punktentwässerung auf Holzbalkendecken - Fundo Ligno Plus

Bodengleiche Duschsysteme

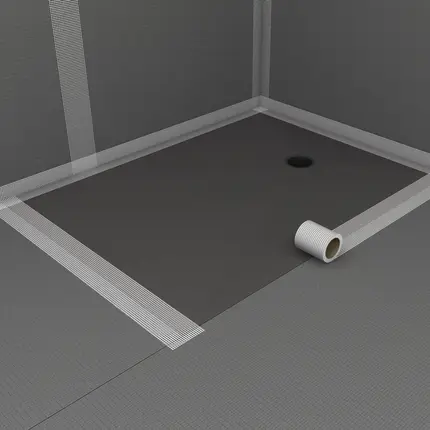

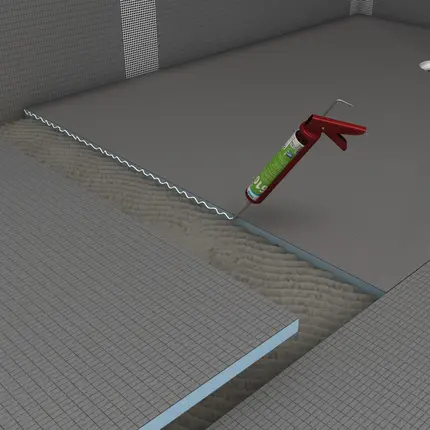

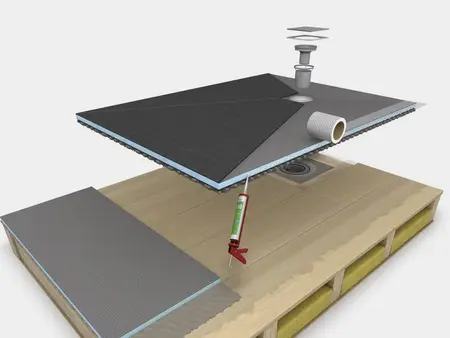

Neben der integrierten Version gibt es noch die Möglichkeit, das Bodenelement wedi Fundo Ligno Plus auf der Holzbackendecke zu verarbeiten. Bei der ebenso einfachen Montage kommen zusätzlich die höhenausgleichenden wedi Bauplatten zum Einsatz. Die Abdichtung der Stöße erfolgt hierbei mit wedi 610.

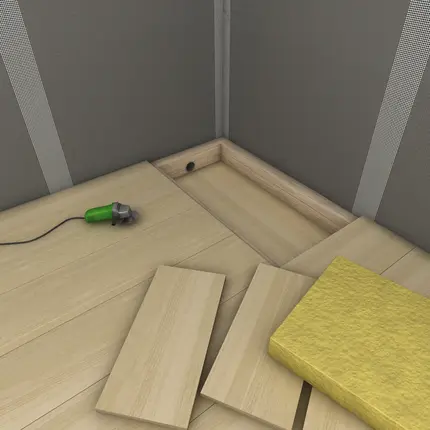

Die Holzbalkenlage im Bereich des Ablauftopfes ausschneiden und das darunter liegende Dämmmaterial entfernen.

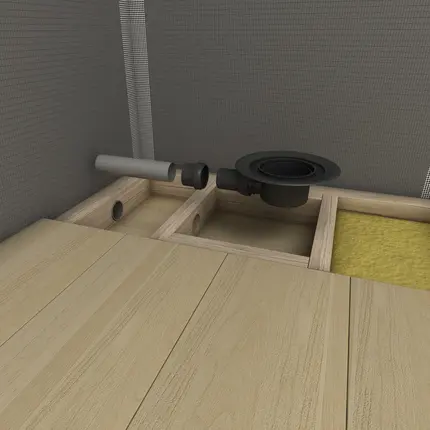

Im Bereich des Ablauftopfes eine Schalung bauen (35 x 35 cm) ...

... und den Sitz des Ablaufes prüfen.

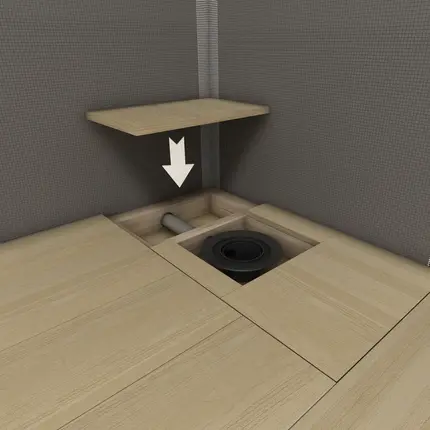

Alle Öffnungen bis auf die des Ablauftopfes mit Brettern schließen.

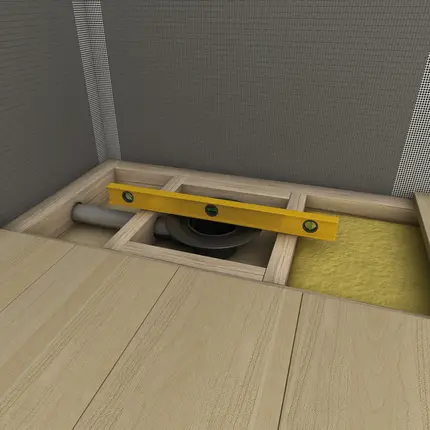

Prüfen der Ablaufposition.

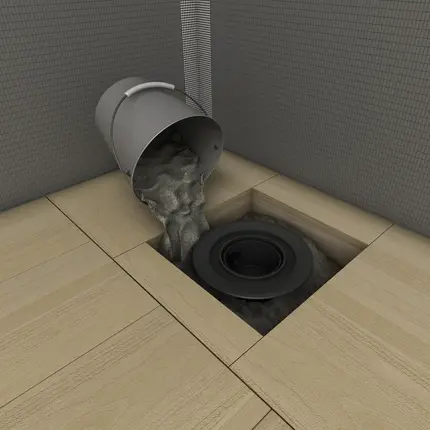

Verfüllen der Aussparung mit erdfeuchtem Estrich.

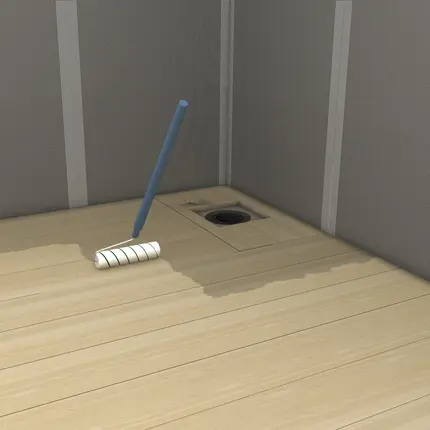

Den kompletten Holzboden grundieren.

Den O-Ring von oben in die Rille des Kunststoffrahmens einlegen und Brausetassenschraubventil mit Dichteinsatz verschrauben.

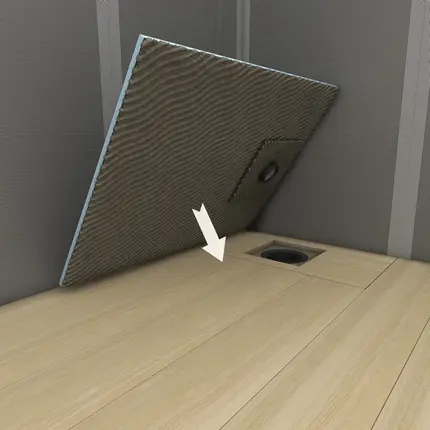

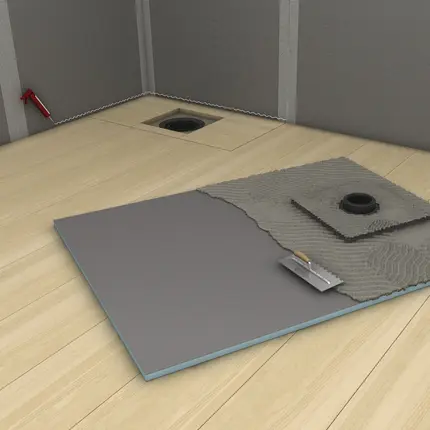

Vollflächiges Auftragen von wedi 320 Fliesenkleber auf der Unterseite des Duschelementes.

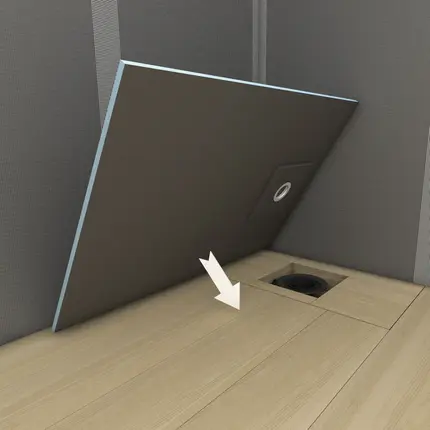

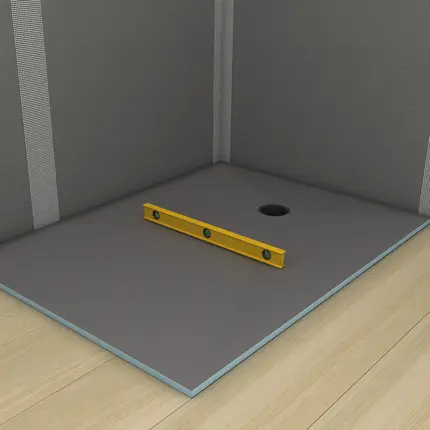

Ablauflage des wedi Fundo Ligno Plus Elements kontrollieren und ggf. anpassen

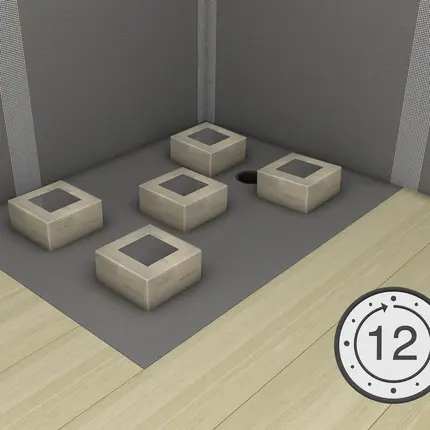

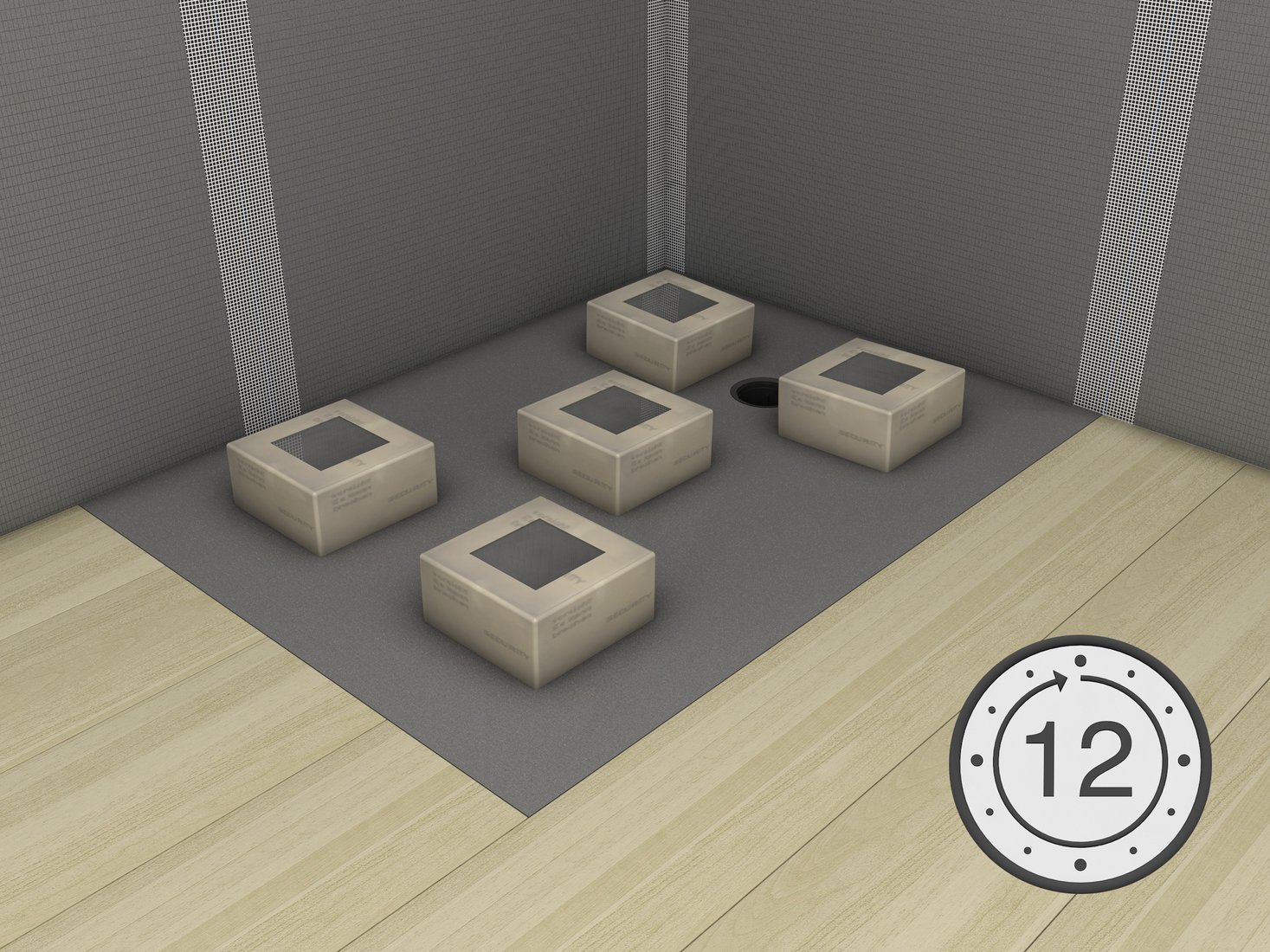

Für 12 Stunden das Element beschweren.

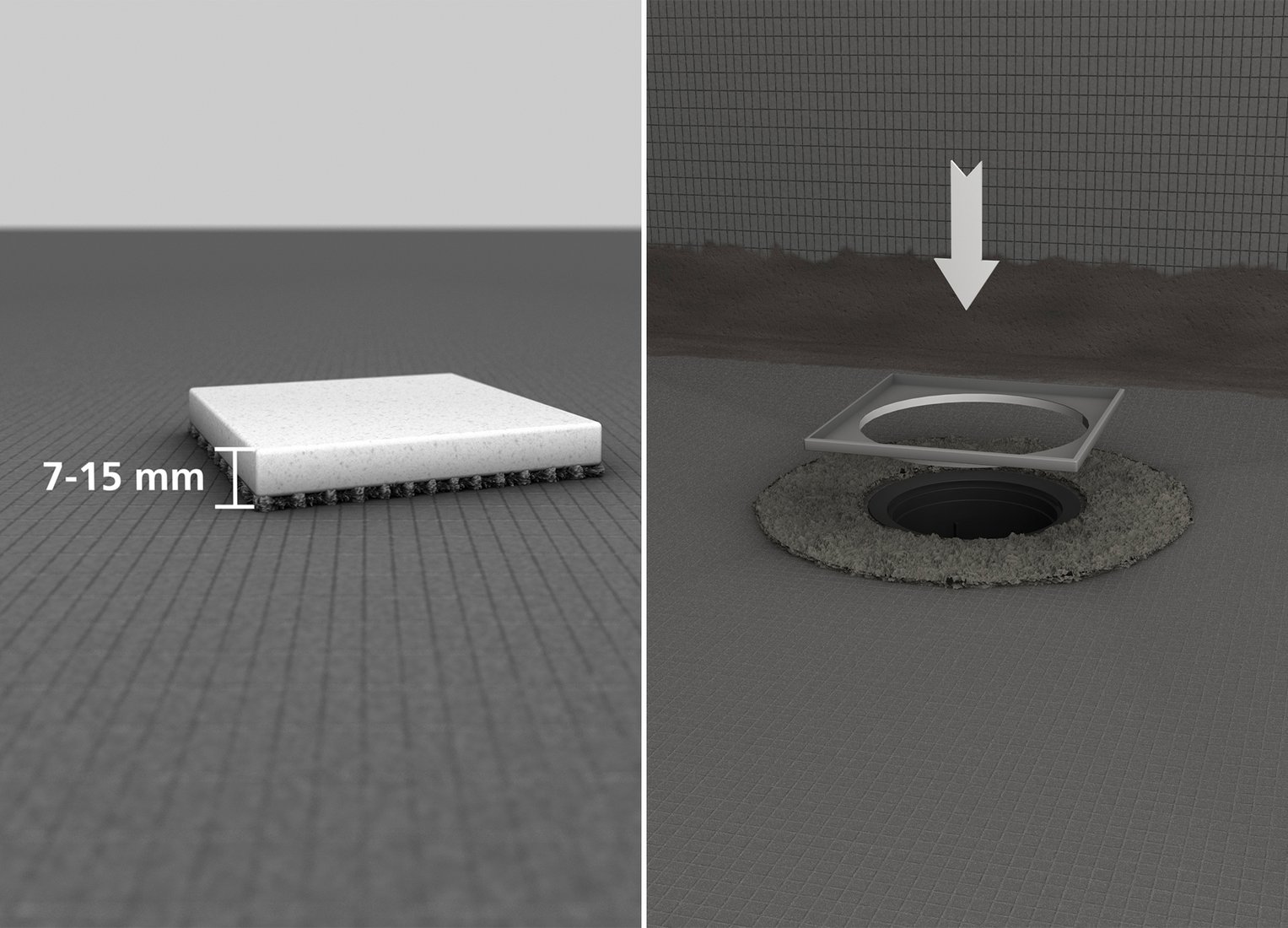

Den Ablaufrahmen auf die Höhe der Fliesenoberkante bringen und im Kleberbett fixieren.

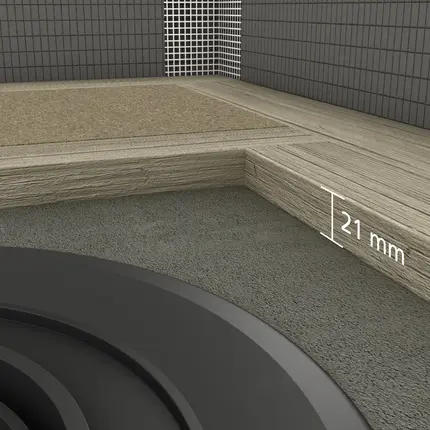

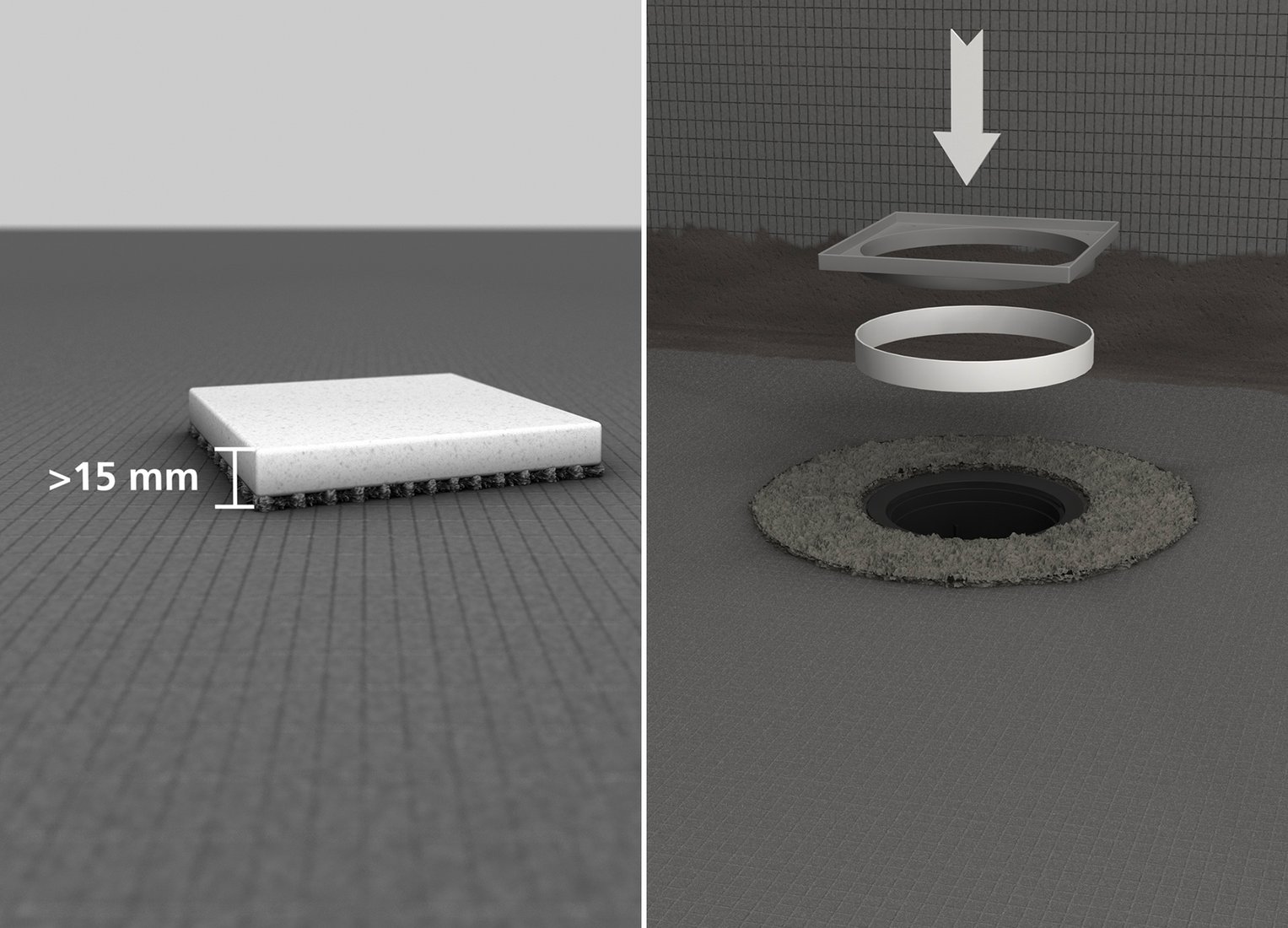

Bei einer Fliesenstärke von mehr als 15 mm dient das Aufstockelement zur Höhenanpassung.

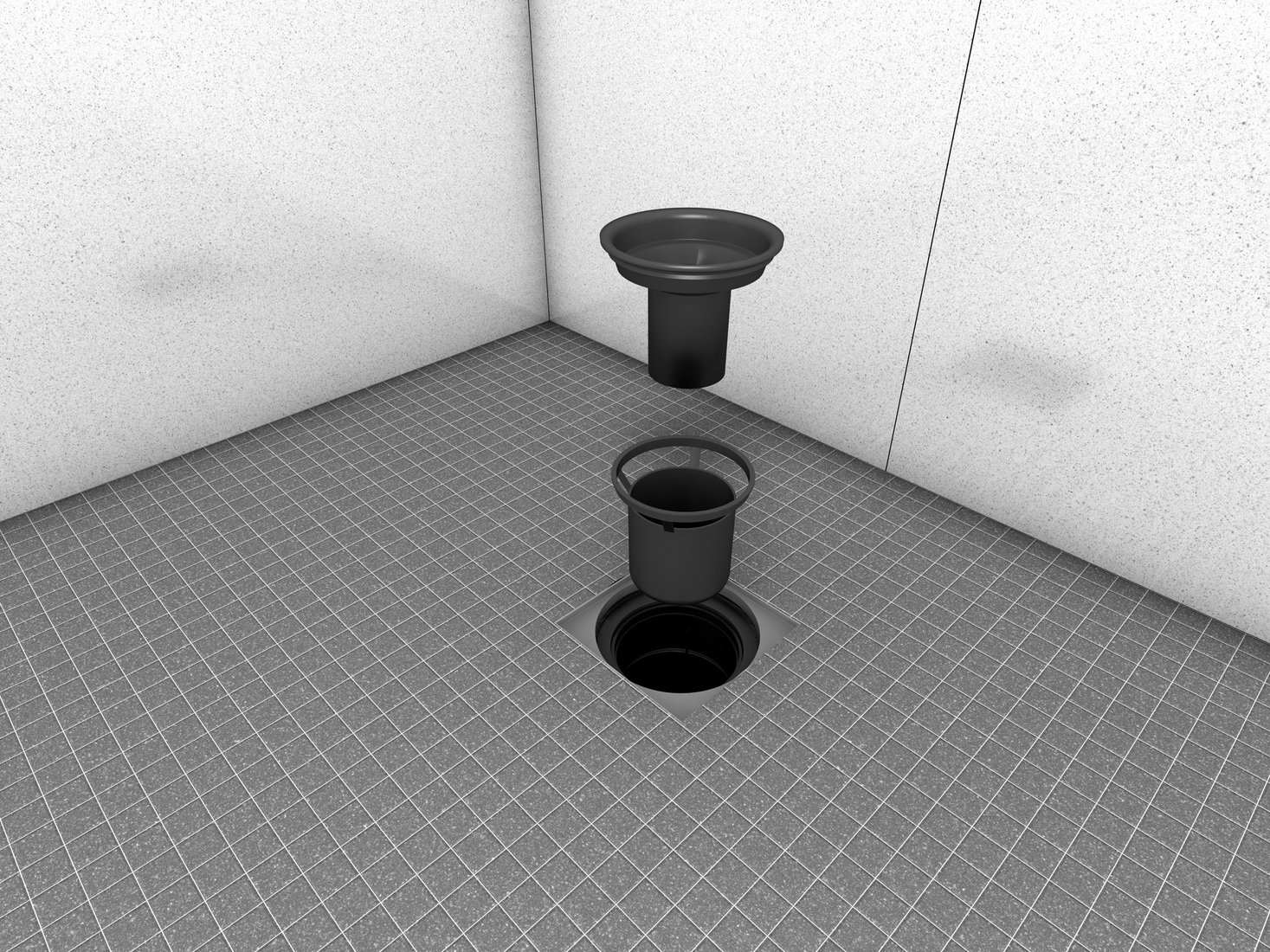

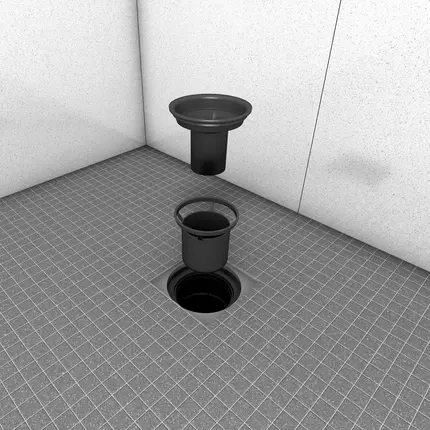

Element verfliesen. Duscheinsatz und Geruchsverschluss einsetzen.

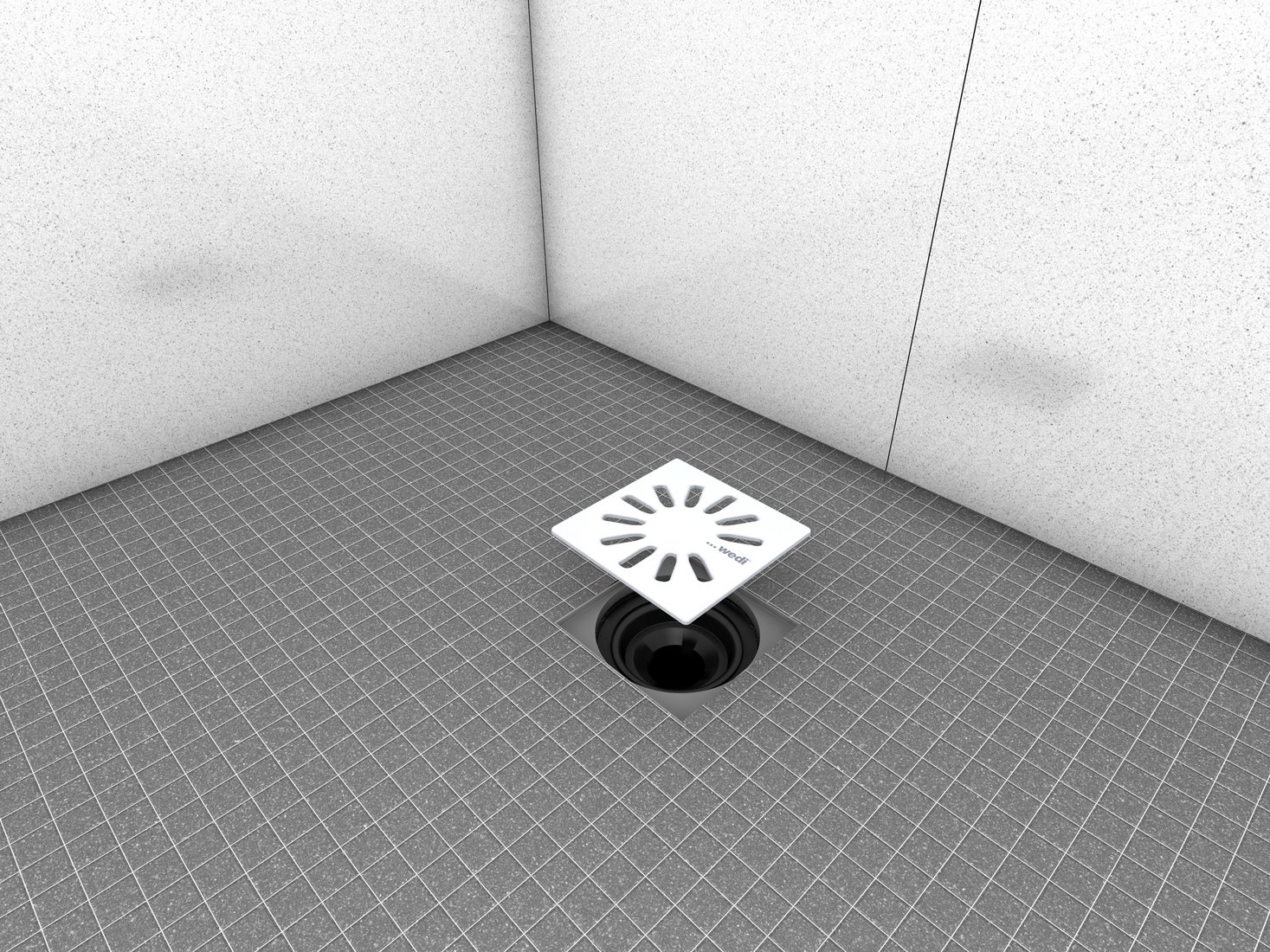

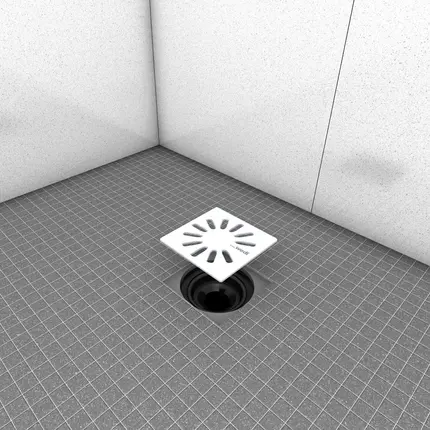

Edelstahlrost einsetzen. Eine Reinigung des Siphons ist jederzeit möglich.

Fundo Ligno Plus
Ablauf waagerecht
für Punktentwässerung
wedi 320 Fliesenkleber
wedi 610 Kleb- und Dichtstoff
Bauplatte
