Produktinformation

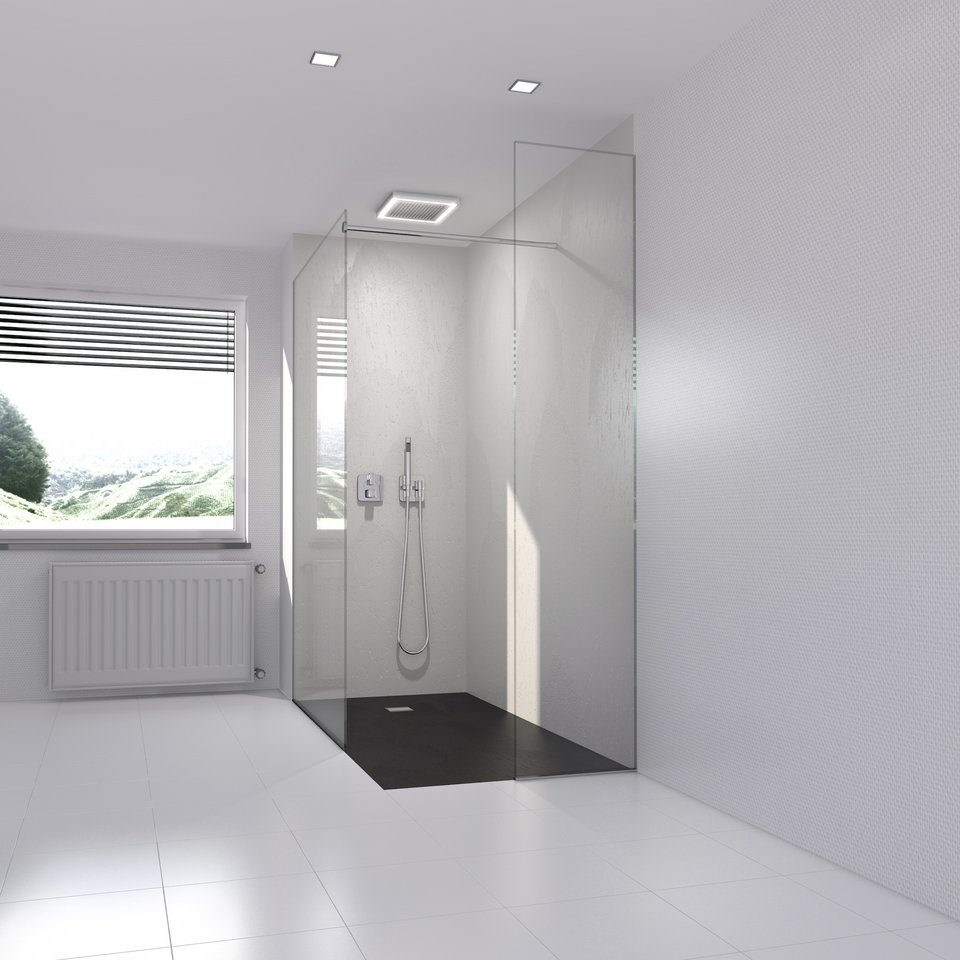

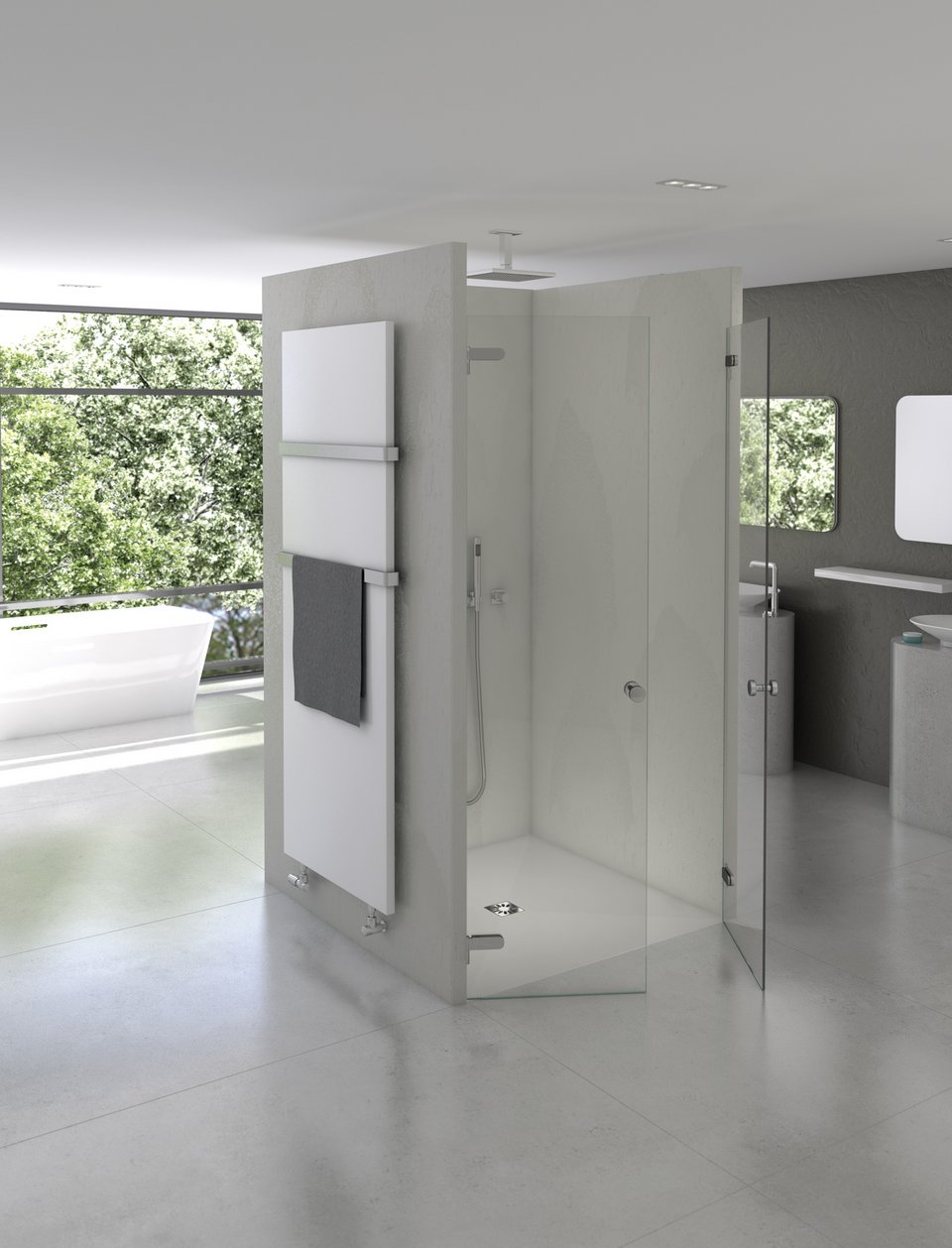

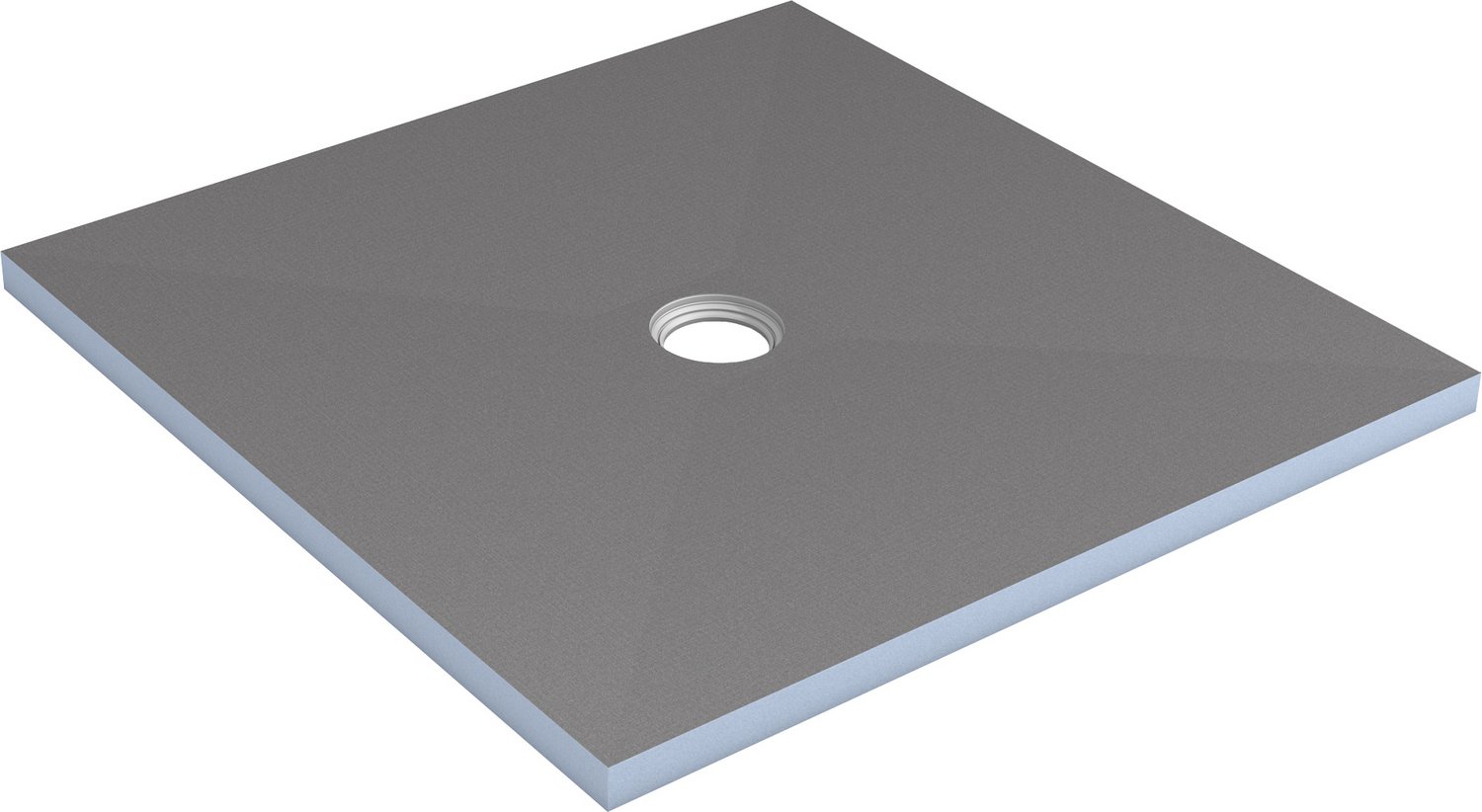

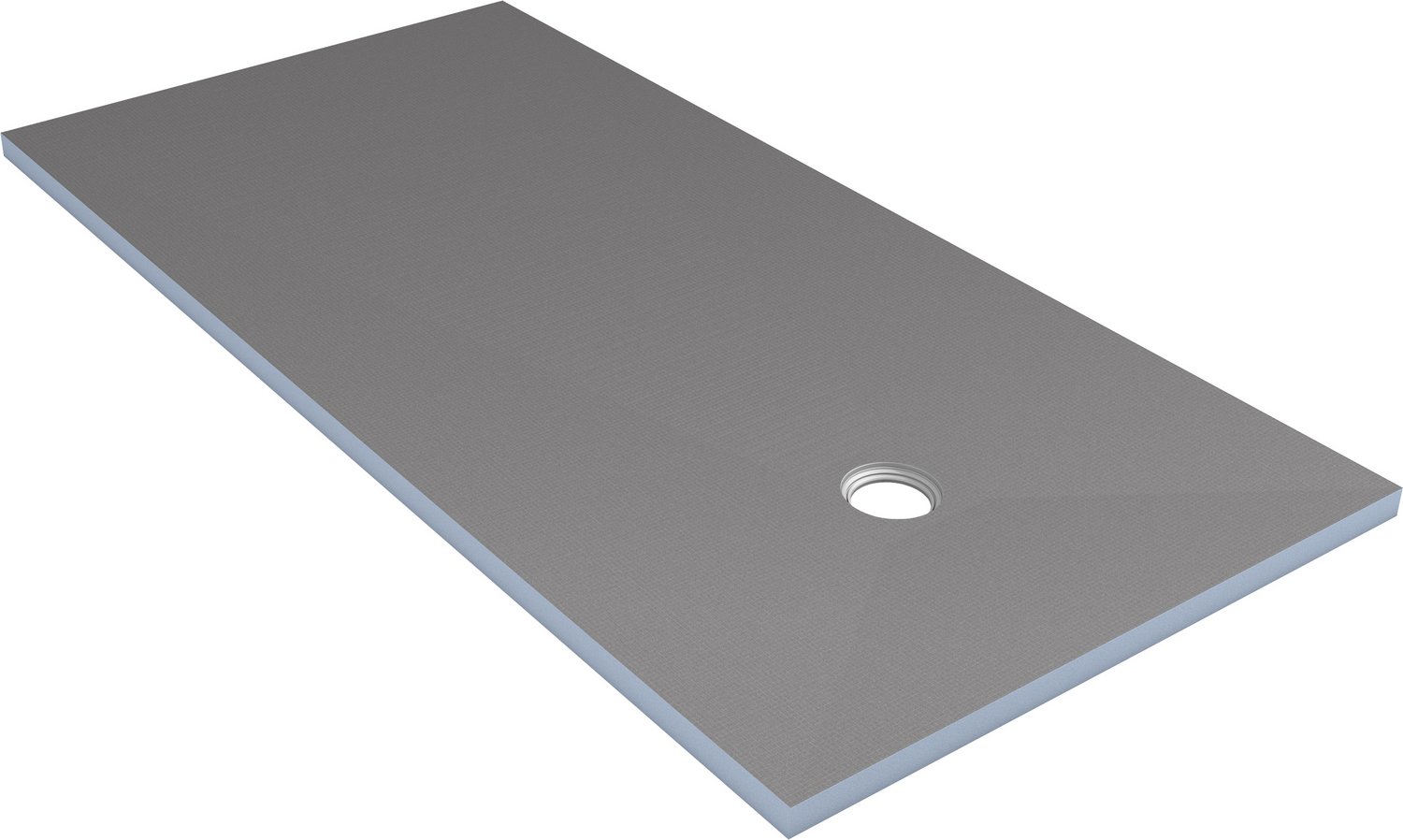

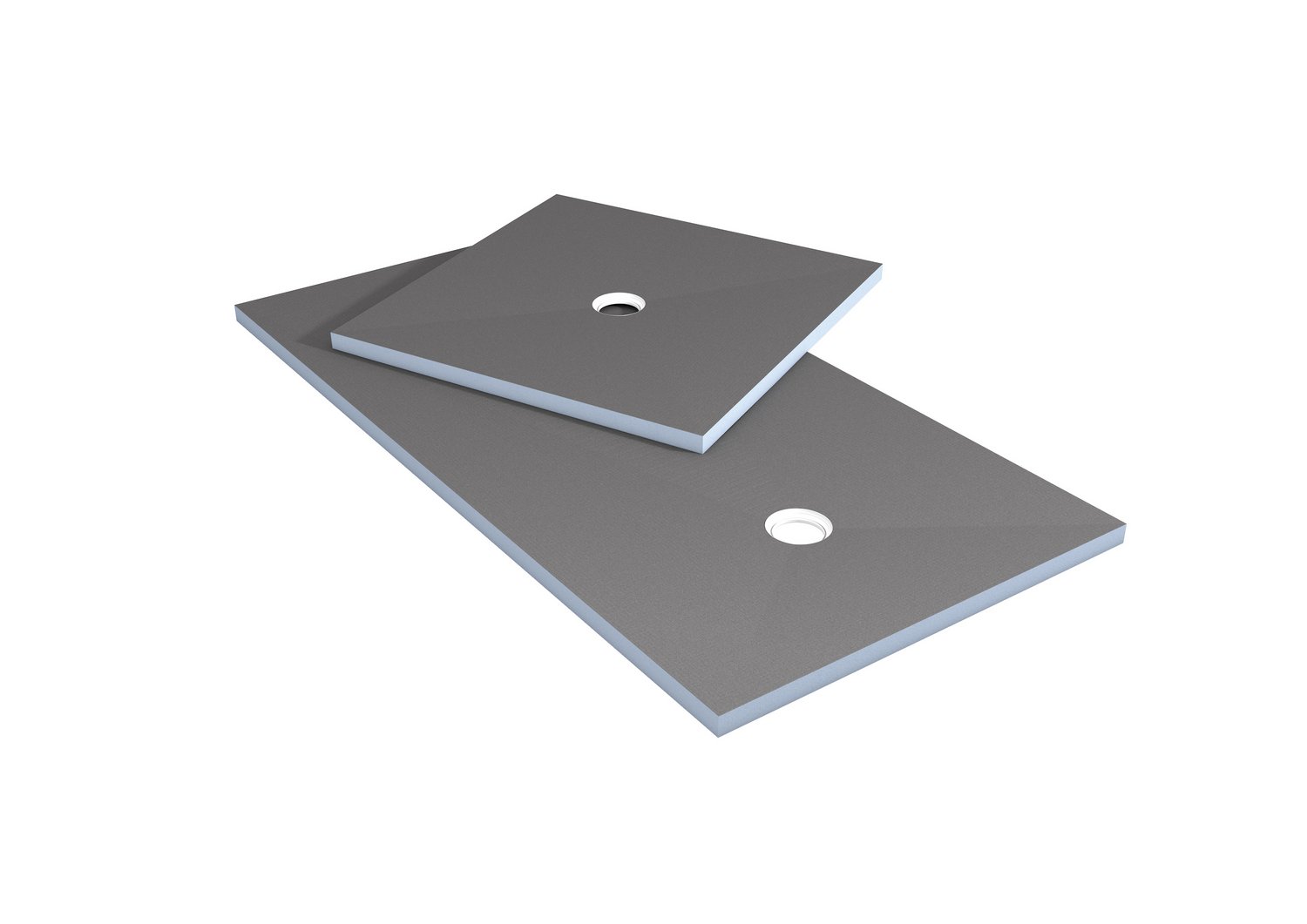

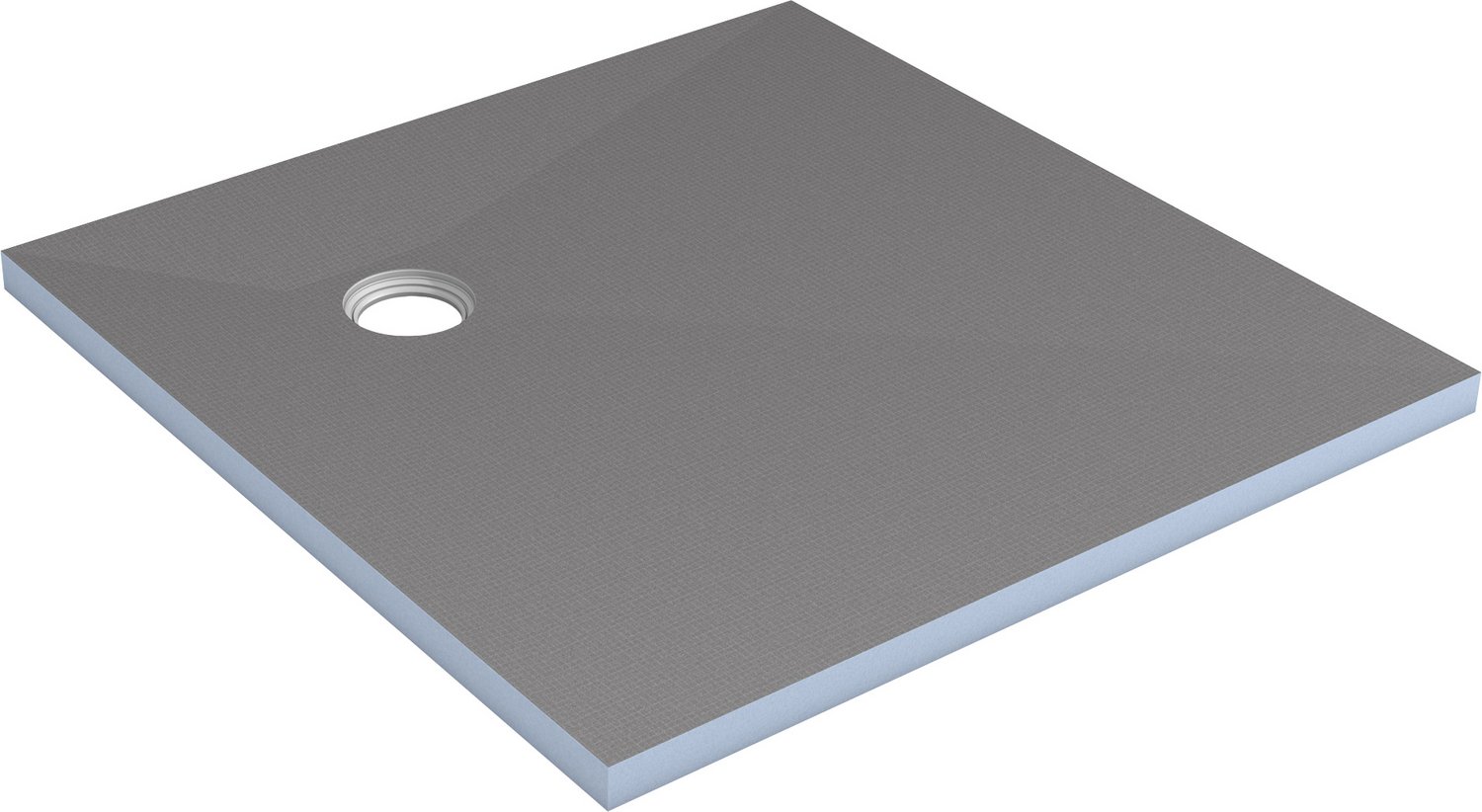

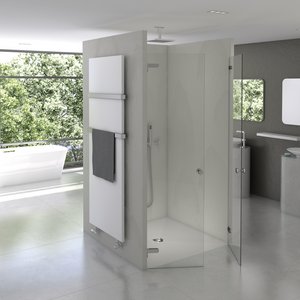

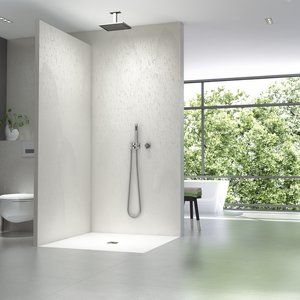

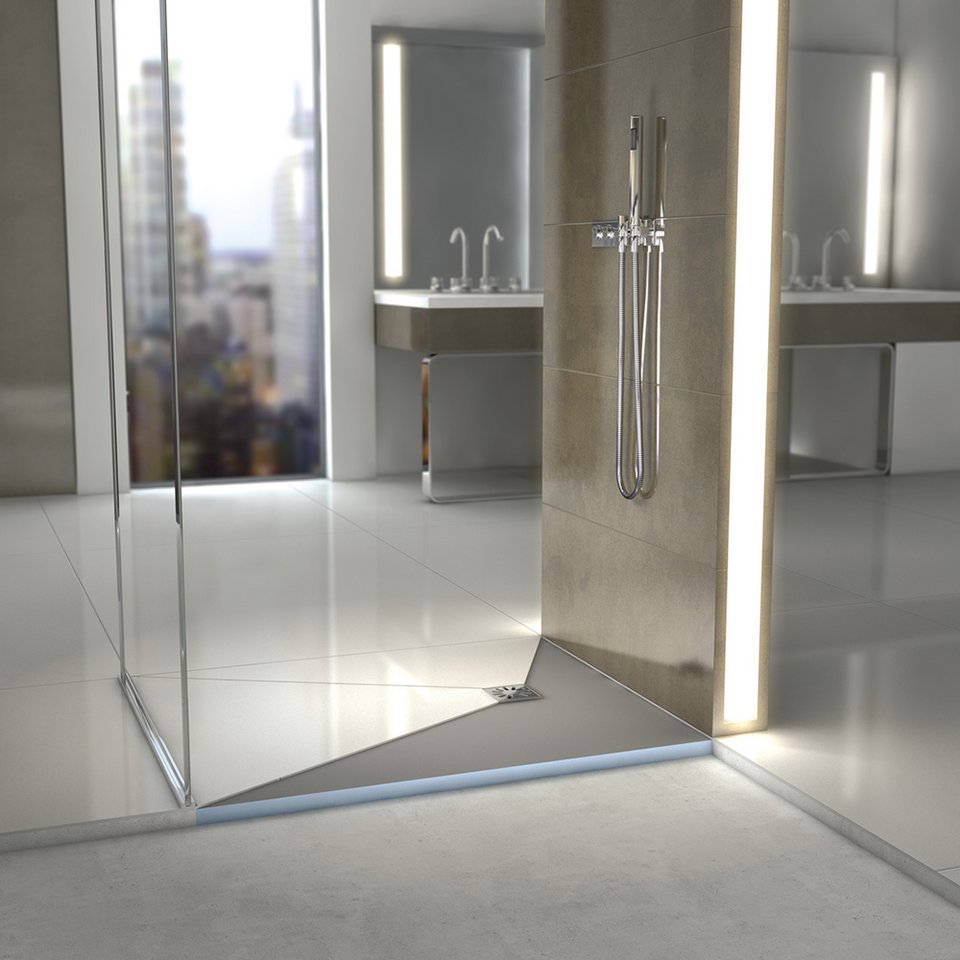

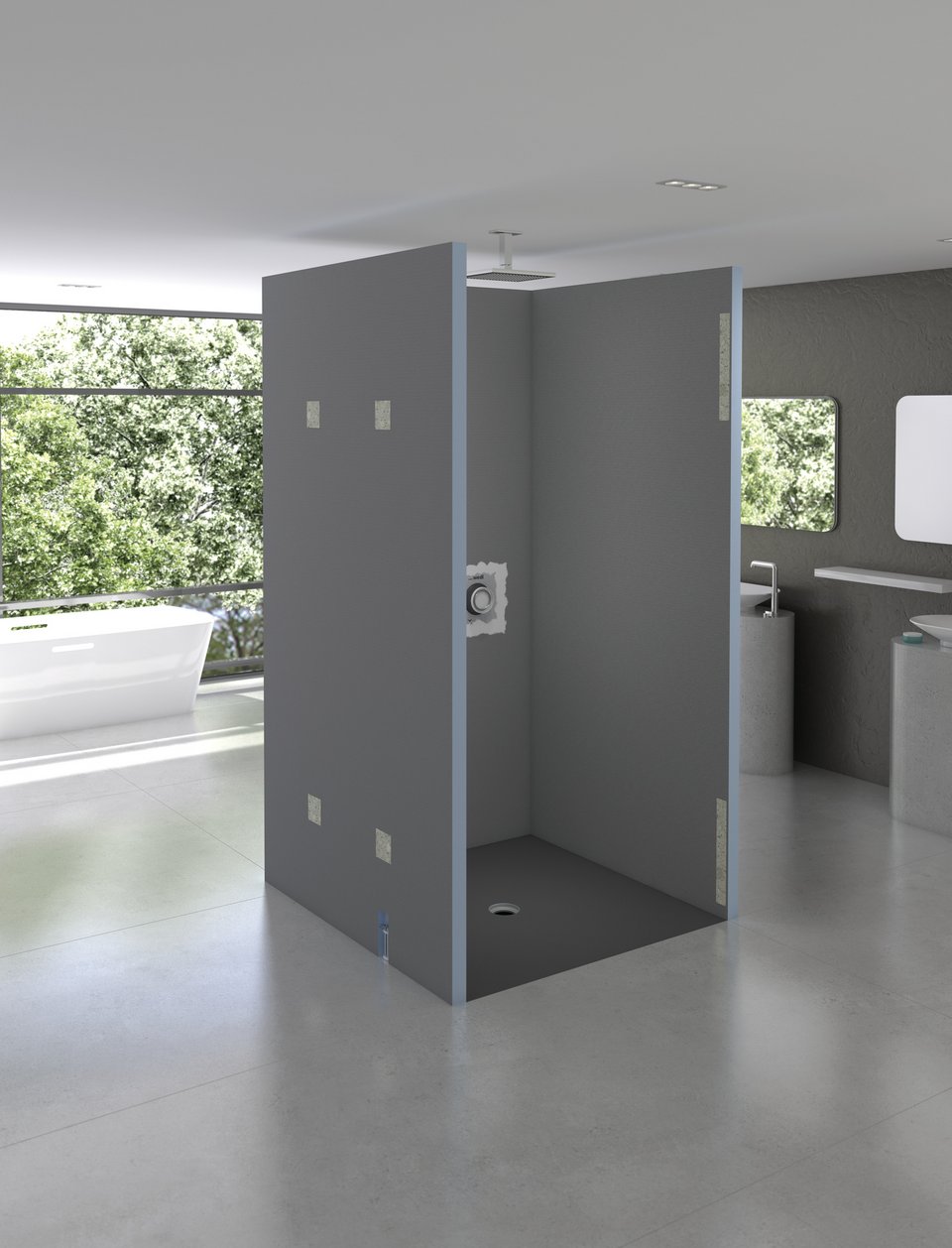

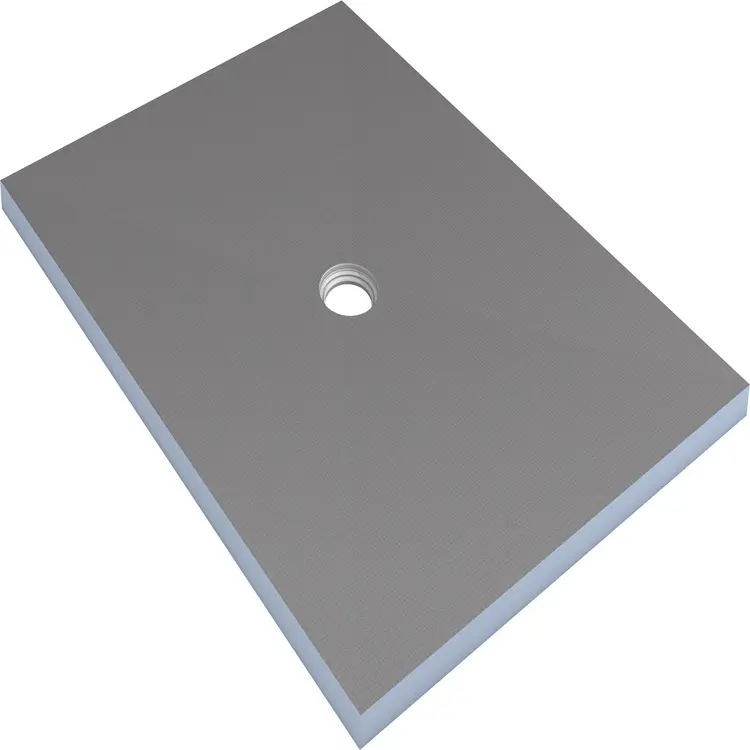

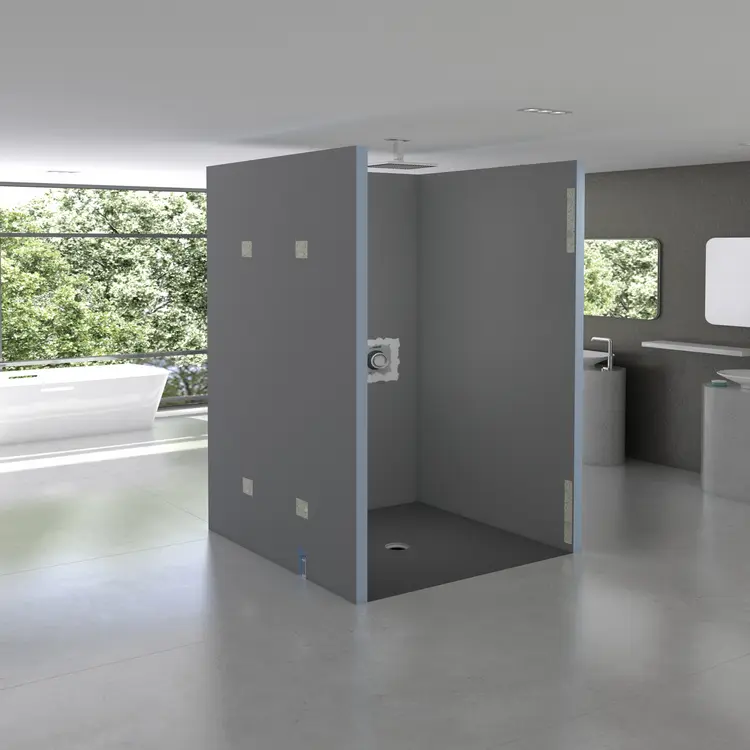

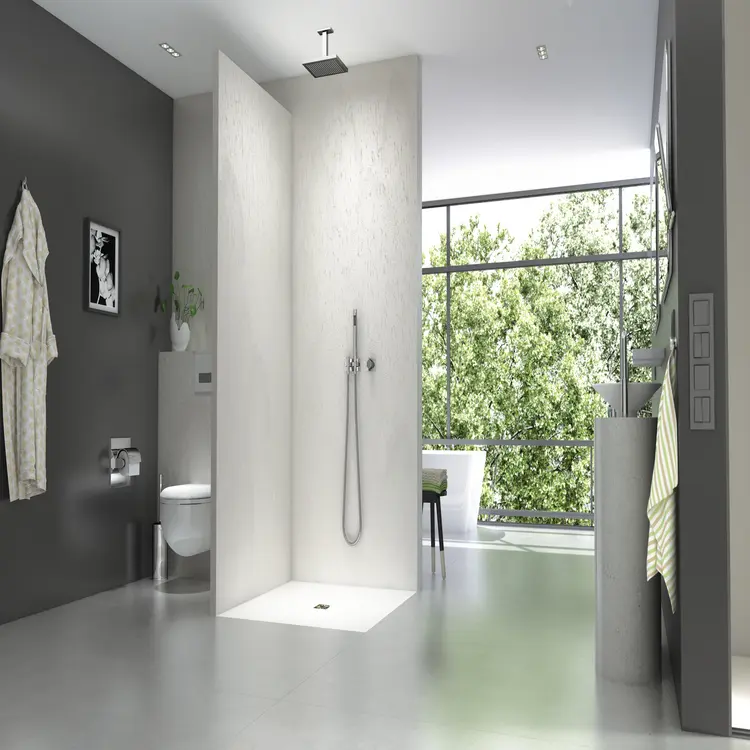

Die quadratischen und rechteckigen Ausführungen der Fundo Bodenelemente sind die klassischen Formen dieser Design-Serie. Ohne langweilig anzumuten, bieten diese Varianten großzügigen Platz zum Duschen.
Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Gesamtsystem ist zu 100 % wasserdicht
- Einfache und sichere Verarbeitung – von Praktikern getestet
Praxiserprobt
Das erste Fundo-System – langjährige Erfahrung und bewährte Qualität
Funktional

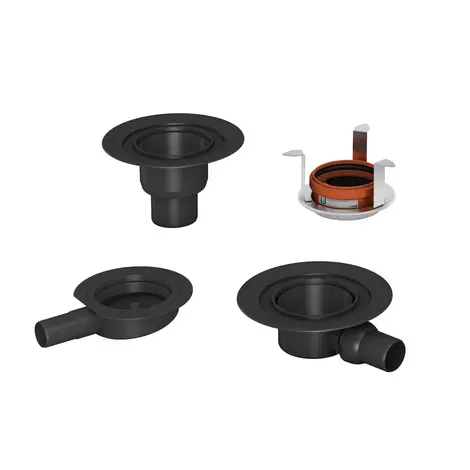

passendes Zubehör für jede Anschlusssituation
Vielfältig
hohe Variantenvielfalt bietet maximale Anpassung an individuelle Badsituation
Erweiterbar

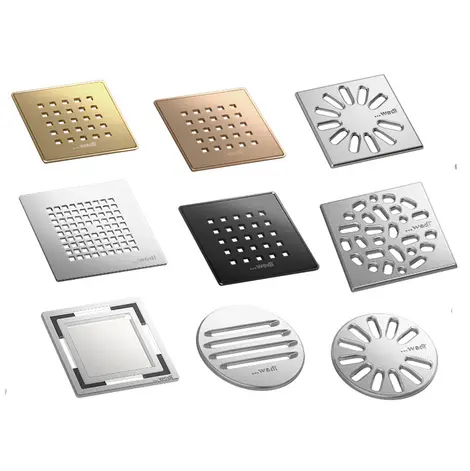

passende Fundo Top Oberflächen und große Auswahl an Ablaufabdeckungen
Fundo Primo auf Estrich einbauen
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.
Technische Details
| Technische Eigenschaften Fundo Primo | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Standardhöhe eines Fundo Elements [Achtung: bei Sonder-Fundos oder Elementlängen ab 1.800 mm kann die Elementhöhe abweichen] | 40 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: | |
| waagerechter Ablauf DN 50 | 85 mm |
| waagerechter Ablauf Mini Max DN 40 | 57 mm |
| senkrechter Ablauf DN 50 | 142 mm |
| Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung) (Ausnahme: Fundo Nautilo, 28 mm Oberflächengefälle) | 18 mm |
| Technische Eigenschaften Ablauf | |
|---|---|
| Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar | 115 × 115 mm | Ø 115 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: | |
| Fundo Ablauf Mini Max, waagerecht, DN 40 ABS in Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP) | 0,5 l/s ; 30,0 l/min |
| Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 mit Feuerstopp | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Technische Eigenschaften Rohschaum | |
|---|---|
| Extrudierter Polystyrol-Hartschaumkern | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten von Baustoffen EN 13501, Baustoffklasse | E |
| Wasserdichtigkeit geprüft | 1,5 bar |
Downloads
abP Bauplatte und Fundo mit Ardex 8+9 Dichtmasse
abP Bauplatte und Fundo mit Ardex S7 Plus
abP Bauplatte und Fundo mit Ardex X77
abP Bauplatte und Fundo mit Mapei
abP Bauplatte und Fundo mit PCI
abP Bauplatte und Fundo mit Sakret
abP Bauplatte und Fundo mit Schoenox
abP Bauplatte und Fundo mit wedi 320
abP Duschplatzsystem Fundo Primo MiniMax
abP wedi 520
BBA Prüfung UK für Fundo Duschelemente
Broschüre - Die neuen Normen zur Abdichtung
Broschüre - Fundo Overview
Broschüre - wedi Systemwelt
Datenabfrageblatt - Fundo Primo
DIN CERTCO Fundo 1200x1200
DIN CERTCO Fundo 1500x1500
DOP Leistungserklärung - wedi Abdichtungssystem Bauplatte / Fundo
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
ETA Prüfzeugnis
Flyer Fundo Duschsysteme
Flyer wedi 610 - Kleben und abdichten
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf senkrecht DN50
Fundo Ablauf senkrecht DN50 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70
Fundo Ablauf senkrecht DN70 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Primo, Borgo, Nautilo, Trollo
Fundo Gefälleplatte für Fundo Primo - 600 x 1200 x 40/46 mm
Fundo Gefälleplatte für Fundo Primo - 600 x 1200 x 46/52 mm
Fundo Primo Duschelement, quadratisch, Ablauf dezentral, 1000x1000 mm
Fundo Primo Duschelement, quadratisch, Ablauf dezentral, 1200x1200 mm
Fundo Primo Duschelement, quadratisch, Ablauf dezentral, 1500x1500 mm
Fundo Primo Duschelement, quadratisch, Ablauf dezentral, 900x900 mm
Fundo Primo Duschelement, quadratisch, Ablauf zentral, 1000x1000 mm
Fundo Primo Duschelement, quadratisch, Ablauf zentral, 1200x1200 mm
Fundo Primo Duschelement, quadratisch, Ablauf zentral, 1500x1500 mm
Fundo Primo Duschelement, quadratisch, Ablauf zentral, 900x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 1200x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 1400x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 1600x1000 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 1600x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 1800x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf dezentral, 2000x1000 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1200x1000 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1200x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1400x1000 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1400x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1500x1000 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1500x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 1800x900 mm
Fundo Primo Duschelement, rechteckig, Ablauf zentral, 750x900 mm
Fundo Top für Fundo Primo, 1200x900, rechteckig, Ablauf zentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1200x1200 quadratisch, Ablauf zentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1200x900, rechteckig, Ablauf dezentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1200x900, rechteckig, Ablauf dezentral, Concrete Grau
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1200x900, rechteckig, Ablauf dezentral, pure Weiß
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1400x900, rechteckig, Ablauf dezentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1600x1000, rechteckig, Ablauf dezentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1600x1000, rechteckig, Ablauf dezentral, Concrete Grau
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1600x1000, rechteckig, Ablauf dezentral, pure Weiß
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1800x900, rechteckig, Ablauf dezentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1800x900, rechteckig, Ablauf dezentral, Concrete Grau
Fundo Top für Fundo Primo, Fundo Ligno Plus, 1800x900, rechteckig, Ablauf dezentral, pure Weiß
Fundo Top für Fundo Primo, Fundo Ligno Plus, 900x900 quadratisch, Ablauf zentral, Carbon Schwarz
Fundo Top für Fundo Primo, Fundo Ligno Plus, 900x900 quadratisch, Ablauf zentral, Concrete Grau
Fundo Top für Fundo Primo, Fundo Ligno Plus, 900x900 quadratisch, Ablauf zentral, Pure Weiß
Fundo Top für Fundo Primo, Ligno Plus, 1200x900, rechteckig, Ablauf dezentral, Stone Grau
Fundo Top für Fundo Primo, Ligno Plus, 1600x1000, rechteckig, Ablauf dezentral, Stone Grau
Fundo Top für Fundo Primo, Ligno Plus, 1800x900, rechteckig, Ablauf dezentral, Stone Grau
Fundo Top für Fundo Primo, Ligno Plus, 900x900 quadratisch, Ablauf zentral, Stone Grau
Fundo Top Sockelleiste für Fundo Primo, Plano, Riolito Neo, Carbon Schwarz
Fundo Top Sockelleiste für Fundo Primo, Plano, Riolito Neo, Stone Grau
Herstellererklärung für wedi Produkte auf XPS Basis (EU-Chemikalienverordnung REACH)
Montageanleitung Ablauf Fundo Primo DN50/70 senkrecht eckig mit Feuerstopp nonverbal
Montageanleitung Fundo Duschelemente nonverbal (Primo, Borgo, Nautilo, Trollo)
Montageanleitung Fundo Top für Primo, Ligno Plus, Plano, Integro
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Prüfzeugnis Fundo Ablauf Feuerstopp - Allgemeine Bauartgenehmigung
Prüfzeugnis VOC-Verordnung
Recycling-Zertifikat Belland Vision 2020/2021 (Transportverpackungen)
Recycling-Zertifikat Belland Vision 2023 (Verpackungen)
Reinigungsanleitung Fundo Primo nonverbal
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
tBU Fundo Prüfung
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Zertifikat ISO 50.001 - Energiemanagement (2022-2025)
Zertifikat ISO 9001:2015
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugängigen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trink - wassereigenschaften gefüllt werden)
Montage & Anwendung
Bodengleiche Duschen richtig planen- wedi Fundo SystemeHier erhalten Sie einen übersichtlichen Einblick in die Anwendung der bodengleichen Duschsysteme der wedi Fundo Serie. Die Inhalte zeigen Lösungen für unterschiedliche Untergründe, vielfältige Entwässerungsvarianten sowie die Umsetzung besonderer Anforderungen im barrierefreien Bad.
Alle Informationen zur Montage, Verarbeitung und den passenden Anwendungsbereichen finden Sie hier:
