Productinformatie
Bij ieder inloopdouche-vloerelement in het systeem biedt wedi de passende afvoertechniek. Dankzij een geringe opbouwhoogte en waterdichte veiligheid zijn de wedi afvoeren ideaal voor nieuwbouw en renovatie. Daarbij kunt u kiezen uit verschillende varianten horizontale uitvoeringen
- Uitvoeringsvarianten:
- verticaal in DN 50, afvoerrooster vierkant
- verticaal in DN 50, afvoerrooster rond
- verticaal in DN 50, met brandstop
- verticaal in DN 70, afvoerrooster vierkant
- Bij alle wedi Fundo Riolito douche-elementen kunnen alleen de wedi afvoersystemen voor Fundo worden toegepast.
- Deze afvoeren zijn combineerbaar met de volgende Fundo-series:
- Fundo Primo
- Fundo Ligno Plus
- Fundo Borgo
- Fundo Trollo
- Fundo Nautilo
Technische details

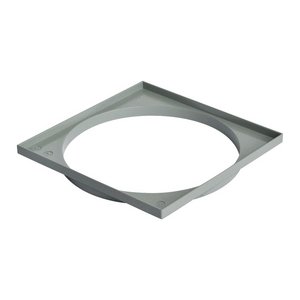

| Frame met roestvrijstalen rooster leverbaar in de volgende afmetingen | |
| vierkant, vierkant vastschroefbaar | 115 x 115 mm |
| rond | Ø 115 mm |
| Looptijdvoordelen afhankelijk van de looptijdkeuze | |
| Fundo afvoer, verticaal, DN 50 | 1,10 l/s; 66,0 l/min |
| Fundo afvoer, verticaal, DN 50 met brandstop | 1,10 l/s; 66,0 l/min |
| Fundo afvoer, verticaal, DN 70 | 0,8 l/s; 48 l/min |
![[Translate to Dutch:] Fundo Primo](/fileadmin/_processed_/f/6/csm_teaser_bodengleiche_duschen_01_punktentwaesserung_03_fundo_primo_1000x1000_f2eb0228b9.webp)
![[Translate to Dutch:] Fundo Ligno Plus](/fileadmin/_processed_/4/8/csm_teaser_fundo_ligno_plus_687fc1c4fa.webp)
![[Translate to Dutch:] Fundo Borgo](/fileadmin/_processed_/0/f/csm_teaser_bodengleiche_duschen_01_punktentwaesserung_05_fundo_borgo_1000x1000_b1bc7da3a0.webp)
![[Translate to Dutch:] Fundo Trollo](/fileadmin/_processed_/0/0/csm_teaser_bodengleiche_duschen_01_punktentwaesserung_05_fundo_trollo_1000x1000_949399dffd.webp)
![[Translate to Dutch:] Fundo Nautilo](/fileadmin/_processed_/c/7/csm_teaser_bodengleiche_duschen_01_punktentwaesserung_06_fundo_nautilo_1000x1000_e5d6ab55be.webp)
![[Translate to Dutch:] Abdeckungen](/fileadmin/_processed_/8/f/csm_teaser_Punkt_Abdeckungen_1000x1000_27a2e7127a.webp)
![[Translate to Dutch:] Fundo Ablauf Unterbauelement](/fileadmin/_processed_/b/6/csm_teaser_Punkt_Fundo_Ablauf_Unterbauelement_1000x1000_c7d5b15cd7.webp)
![[Translate to Dutch:] Fundo Unterbau - Set](/fileadmin/_processed_/6/b/csm_teaser_Fundo_Unterbauelement1000x1000_7072cb29a5.webp)
Downloads
Broschüre - Fundo Overview
Brochure - wedi systemen
Fundo putafvoer verticaal DN50, vierkant - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo putafvoer verticaal DN50, rond - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo putafvoer verticaal DN70, vierkant - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo putafvoer verticaal DN70, rond - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo putafvoer brandstop DN50 verticaal - Fundo Primo, Borgo, Nautilo, Trollo
Montagehandleiding Fundo Primo DN50 verticaal vierkant non-verbaal
Montagehandleiding Fundo Primo DN50 verticaal rond non-verbaal
Montagehandleiding Fundo Primo DN50/70 afvoer verticaal, brandstop, vierkant non-verbaal
Montagehandleiding Fundo Primo DN70 horizontaal vierkant non-verbaal
Montagehandleiding afvoer wedi Solso DN50 verticaal rond non-verbaal
Montagehandleiding afvoer wedi Solso DN50 horizontaal rond non-verbaal
Montagehandleiding Fundo afvoer-onderbouwelement nonverbal
Technisch informatieblad Fundo douche-elementen (Primo, Borgo, Trollo)
Toepassing
- In particuliere woningen
- In openbare gebouwen en werkruimtes
- In drempelloze woningen (voorschriften m.b.t de minimale tegelgrootte in acht nemen bij het ontwerpen met rolstoelbelasting, zie technische eigenschappen)
- Als waterdichting in combinatie met tegels en plaatmaterialen van de belastingsklassen A0, A en B (matig belaste vloeroppervlakken door niet drukkend water binnenshuis; direct belaste vloeroppervlakken in ruimtes waarin zeer vaak of langdurig met proces- en reinigingswater wordt gewerkt en vloeren van bassins binnens- en buitenshuis die met water in drinkwaterkwaliteit worden gevuld).
