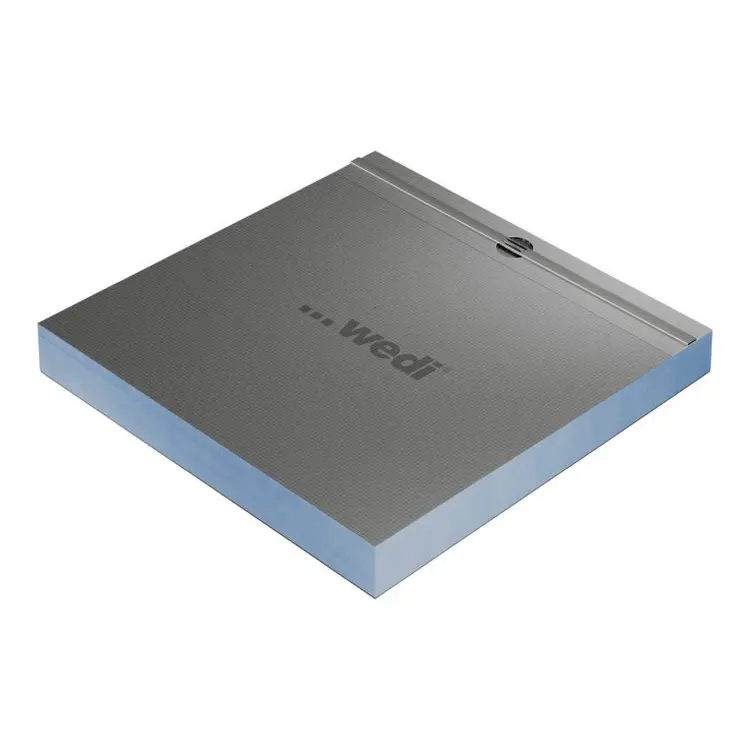

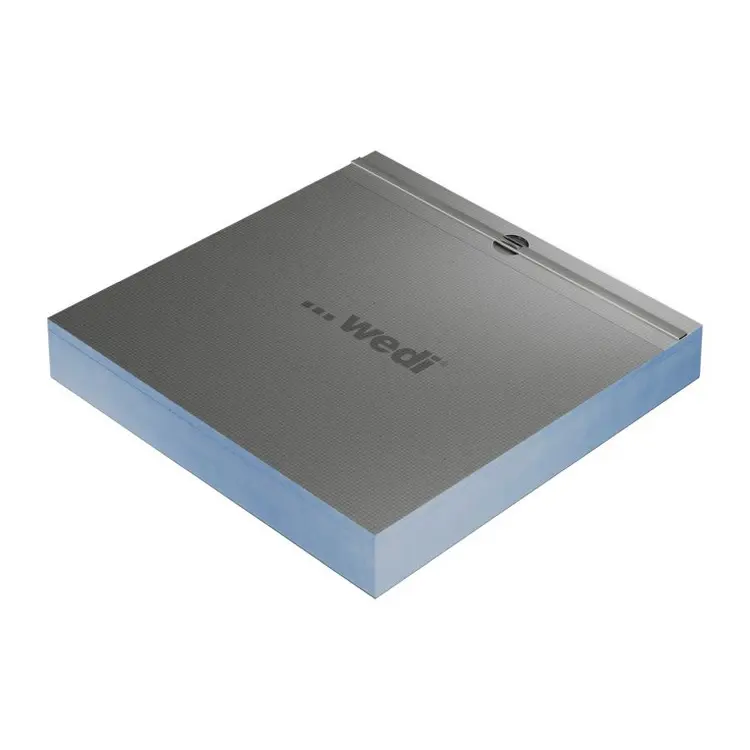

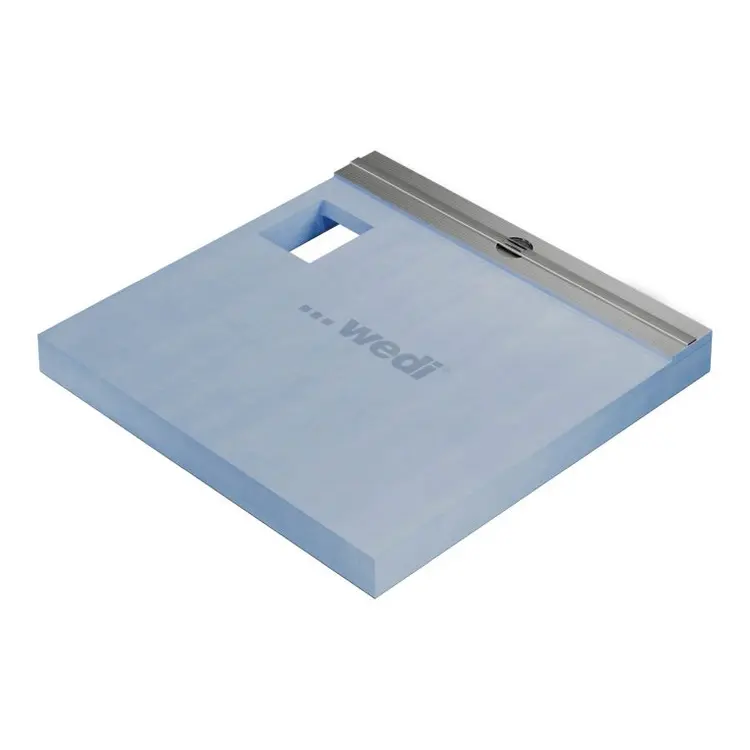

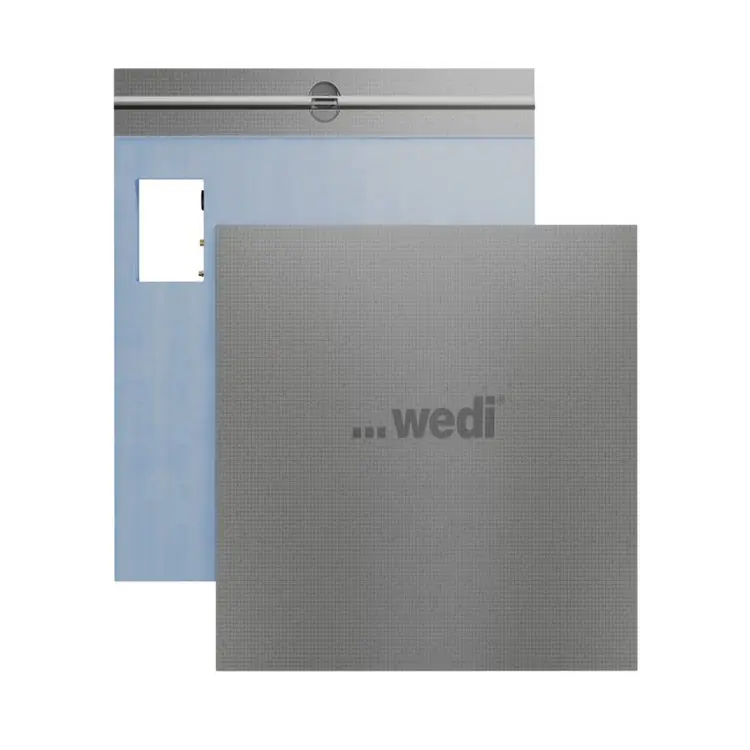

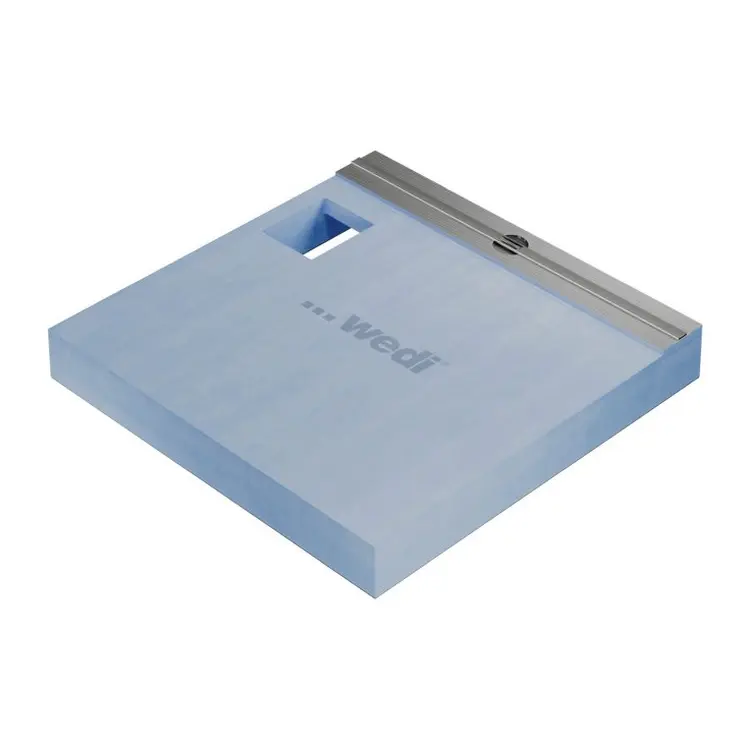

Produktinformation
Die Fundo Thermo vereint Energieeffizienz, Gestaltungsfreiheit und Alltagstauglichkeit in einem integrierten System.
Anstatt eine zusätzliche Komponente im Bodenaufbau zu integrieren, wird Energieeffizienz direkt Teil des Systems.
Das ermöglicht eine einfache, sichere und planbare Umsetzung:
- Wahlweise mit 30 oder 50 mm Sperrwasserhöhe →
Aufbauhöhen: 116 bzw. 142 mm - Zuschneidbar bis 900 × 900 mm

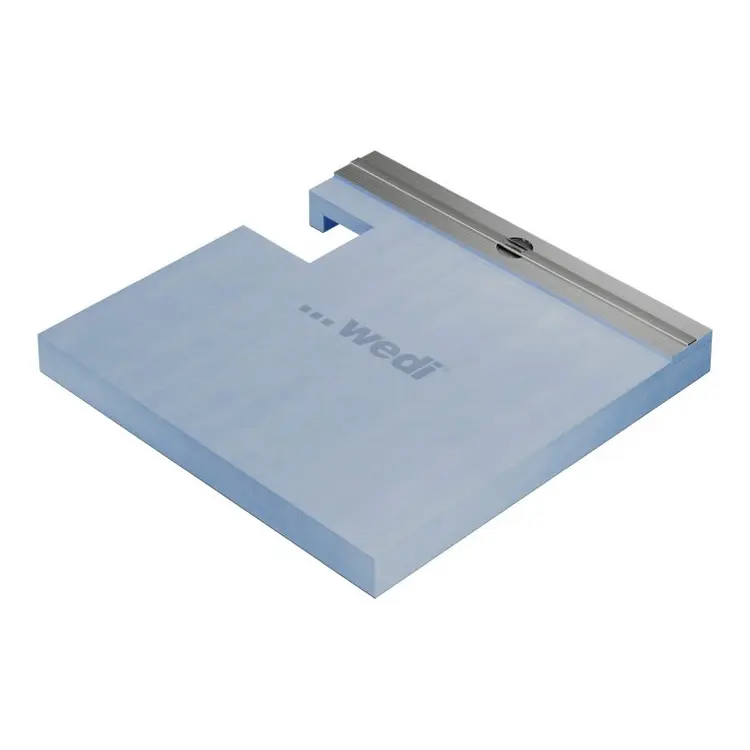

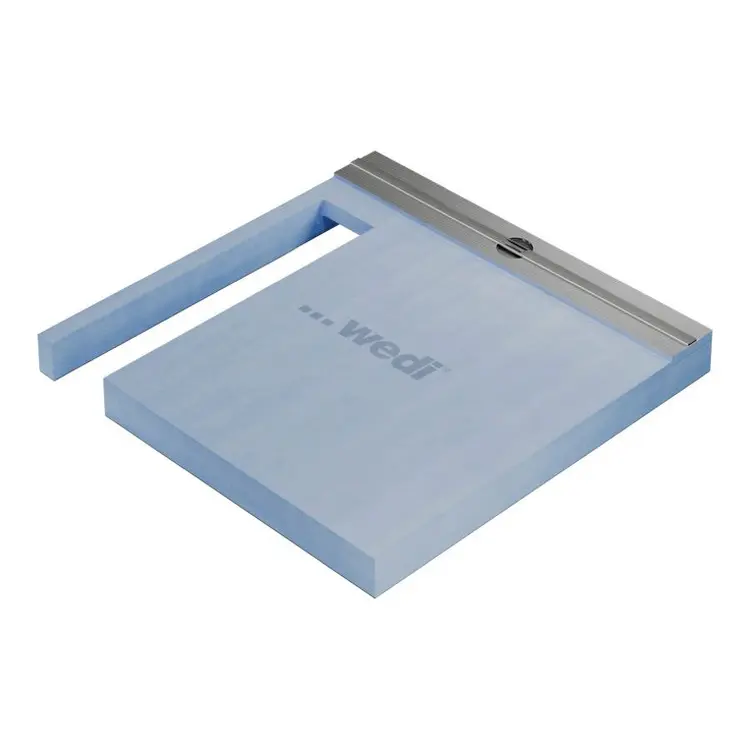

- Flexible Rohrführung auf der Baustelle möglich

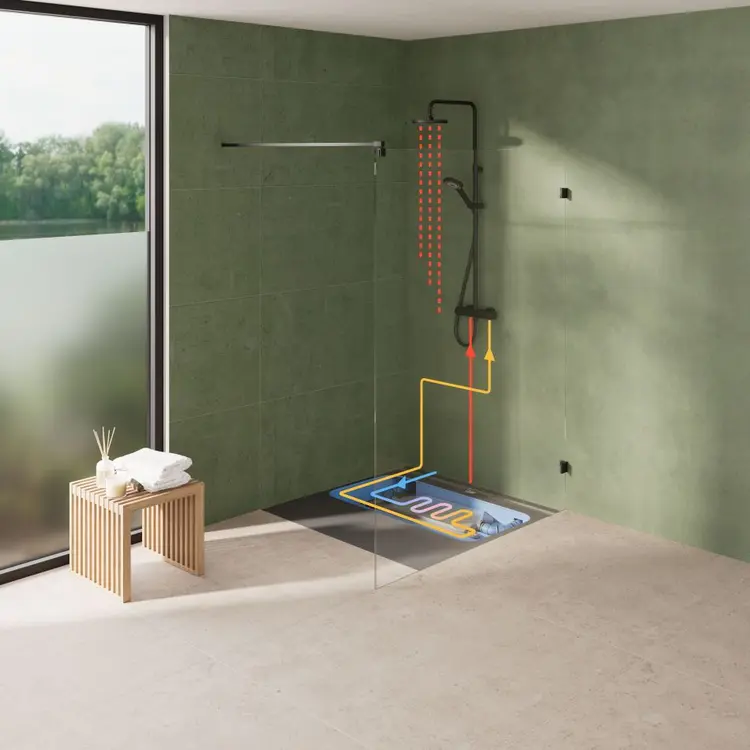

Die Wärmerückgewinnung erfolgt passiv im Hintergrund:
Frischwasser und Abwasser werden getrennt durch den integrierten Wärmetauscher geführt. Dabei wird die Wärme effizient übertragen, während beide Wasserkreisläufe voneinander getrennt bleiben. Das System kommt ohne Strom, Batterien oder Elektronik aus – und bleibt dadurch einfach im Betrieb und wartungsarm.
Für Sie als Planer oder Verarbeiter bedeutet das ein abgestimmtes System statt mehrerer Einzelkomponenten. Die Integration in Neubau- und Sanierungsprojekte wird einfacher und der Abstimmungsaufwand auf der Baustelle reduziert sich. Für den Nutzer bedeutet das einen geringeren Energieverbrauch, keine sichtbare zusätzliche Technik und keinen höheren Wartungsaufwand als bei einer normalen Dusche.
Bis zu 50% Energierückgewinnung
Zertifizierungsfähig
Ressourcensparend
Einfache Installation
dank Plug-and-Play
Sicher
Autark
Anpassbar
Pflegeleicht
Technische Details
| Technische Eigenschaften Fundo Thermo | |
|---|---|
| Material | XPS-Schaum mit glasfaserverstärkter Mörtelbeschichtung |
| Rollstuhlbelastbar | Ja, ab Mindestfliesengröße 50 × 50 mm |
| Mindestaufbauhöhe (076000000) | 116 mm |
| Mindestaufbauhöhe (076000001) | 142 mm |
| Oberflächengefälle | 1,5 % |
| Kürzbarkeit | Ja (siehe Montageanleitung) |
| Technische Eigenschaften wedi Fundo Wave Ablauf | |
|---|---|
| Material | ABS |
| Sperrwasserhöhe (076000000) | 30 mm |
| Sperrwasserhöhe (076000001) | 50 mm |
| Ablaufleistung | 0,5 l/s; 30 l/min* |
| * in Abhängigkeit der Abdeckung; bitte berücksichtigen Sie die max. empfohlene Durchflussrate für den Wärmetauscher | |
| Technische Eigenschaften Wärmetauscher | |
|---|---|
| Produkt | Zypho Slim 50 |
| Material Wärmetauscher¹ | Kupfer |
| Temperaturbereich | 0 - 60 °C |
| max. Trinkwasserdruck | 6,0 bar |
| max. Durchflussrate² Grauwasser | 25 l/min |
| Empfohlene Durchflussrate Grauwasser | 12,5 l/min |
| Anschlussleitung | DN40 |
| Material Anschlussleitung | ABS / PP |
| ¹ Doppelwandiger Wärmetauscher wie von EN1717 gefordert | |
| ² Der Wert geht von einem Wasserstand von 2 cm aus. Abhängig von der Installation kann sich die Durchflussrate ändern. | |
| Technische Eigenschaften wedi Fundo Duschrinne 1.1 | |
| Material | V₂ A |
| Für Fliesenstärken | 6 – 25 mm |
Downloads
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugänglichen Gebäuden gemäß DIN 18040 Teil 1 und DIN EN 1253
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 1 und 2 (Beachtung der Vorgabe zur Mindestfliesengröße bei geplanter Rollstuhl-Belastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen für die Wassereinwirkungsklasse W2-I nach DIN 18534 Teil 6,
