Fundo Discreto

Fundo Discreto

"Scarico che sembra a parete con tutti i vantaggi di
un classico scarico a pavimento."

Informazioni sul prodotto

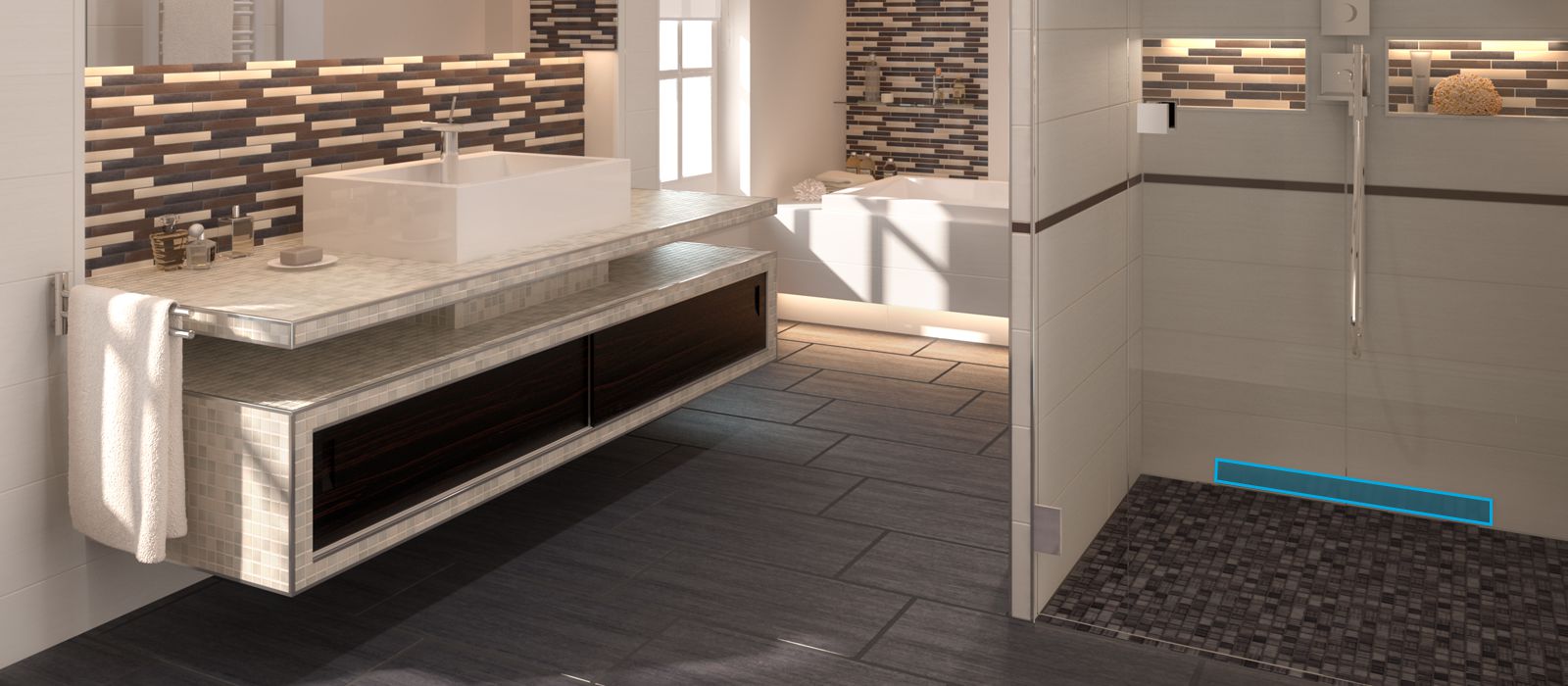

L'elemento verticale Fundo Discreto è l'alternativa perfetta alla canaletta di scarico e crea l'impressione che l'acqua defluisca dal pavimento direttamente nella parete. Sviluppato specificamente per i piatti doccia Riolito Neo, Riolito e Plano Linea, è dotato di una nuova copertura che può essere girata a piacimento, anche dopo il montaggio, per vedere la finitura in accaio inox oppure quella piastrellata. E l'installazione non è mai stata così facile: l'aggancio scorre su un sistema meccanico a guida e viene regolato soltanto con una vite. Inoltre non è più necessario incollare sopra la copertura la lamiera ad angolo regolabile in altezza. Ciò garantisce una stabilità particolarmente elevata e un montaggio rapido sul posto. Grazie alle ulteriori varianti per canalette lunghe 300 e 1100 mm, il nuovo Fundo Discreto è ora disponibile complessivamente in cinque diverse misure per possibilità di combinazione ancora maggiori.

  • La variante adatta di Fundo Discreto viene scelta in base alla lunghezza della canaletta dell'elemento per doccia.
  • La copertura può essere impiegata e montata da entrambi i lati (lato a vista V2A spazzolato o piastrellato secondo le preferenze).
  • Lamiera ad angolo piastrellabile e regolabile in altezza
  • Regolazione con una sola vite

Potete trovare tutti i vantaggi in sintesi

Caratteristiche tecniche Fundo Discreto

Copertura in acciaio V2A utilizzabile da entrambi i lati (1° lato superficie spazzolata, 2° lato piastrellabile). Regolabile per uno spessore di piastrelle da 5 a 20 mm (parete e pavimento). La regolazione avviene con una sagoma (inclusa tra gli elementi forniti). La larghezza totale dell'elemento corrisponde alla larghezza dell'elemento Riolito.


Distanza dalla piastrella per pavimento alla copertura 7 mm
Dimensioni della copertura (lunghezza x altezza x profondità)




280 x 67 x 22,5 mm
680 x 67 x 22,5 mm
780 x 67 x 22,5 mm
880 x 67 x 22,5 mm
1.080 x 67 x 22,5 mm
Profondità di montaggio orizzontale 150 mm
Altezza di struttura su Riolito 154 mm

Misure prodotto

N. ordinazione Denominazione Dimensioni esterne: lungh. x largh. x alt., canaletta
073738205 Fundo Riolito Discreto, elemento verticale per Fundo Riolito, Riolito Neo, Plano Linea 900 x 154 x 80 mm,
300 mm
073738206 Fundo Riolito Discreto, elemento verticale per Fundo Riolito, Riolito Neo, Plano Linea 900 x 154 x 80 mm,
700 mm
073738207 Fundo Riolito Discreto, elemento verticale per Fundo Riolito, Riolito Neo, Plano Linea 1000 x 154 x 80 mm,
800 mm
073738208 Fundo Riolito Discreto, elemento verticale per Fundo Riolito, Riolito Neo, Plano Linea 1000 x 154 x 80 mm,
900 mm
073738209 Fundo Riolito Discreto, elemento verticale per Fundo Riolito, Riolito Neo, Plano Linea 1200 x 154 x 80 mm,
1100 mm

Fundo Discreto - Campi di applicazione

I settori di applicazione qui descritti valgono in connessione con l'impiego di un piatto doccia Fundo Riolito neo, Fundo Riolito o Fundo Plano Linea

  • Nell'edilizia privata
  • In edifici pubblici secondo DIN 18040 parte 1
  • In abitazioni senza barriere architettoniche DIN 18040 parte 2 (osservare le disposizioni per dimensioni minime delle piastrelle in previsione di carico con sedia a rotelle, vedere Caratteristiche tecniche)
  • Come impermeabilizzante per la muratura in collegamento con rivestimenti in piastrelle e lastre di classe di sollecitazione A0 e A (pavimenti a sollecitazione media in interni non sottoposti a spinta idrostatica; pavimenti sollecitati direttamente in ambienti a contatto molto frequente o prolungato con acqua industriale e di pulizia).
