Bodengleiche Dusche

Bodengleiche Dusche "Fundo Primo"

„Bodengleiche Duschelemente für effektive Raumausnutzung.“

DIN-getest: Barrierevrij*

Productinformatie

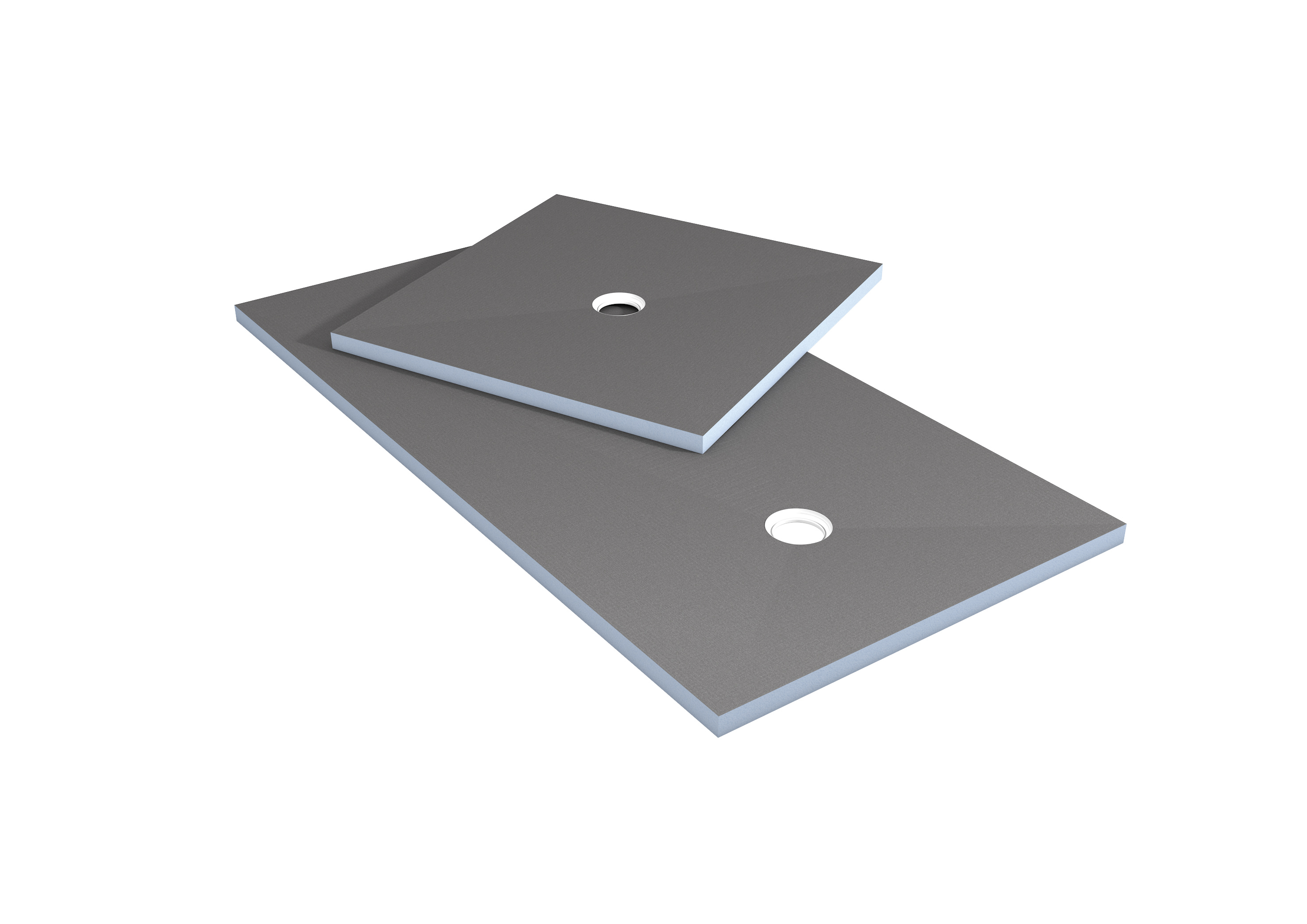

Die quadratischen und rechteckigen Ausführungen der Fundo Bodenelemente sind die klassischen Formen dieser Design-Serie. Ohne langweilig anzumuten, bieten diese Varianten großzügigen Platz zum Duschen. Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.

  • Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
  • Gesamtsystem ist zu 100 % wasserdicht
  • Einfache und sichere Verarbeitung – von Praktikern getestet

Alle voordelen in één oogopslag vindt

Technische Eigenschaften Fundo Primo


Rollstuhlbelastbar ab Mindestfliesengröße 50 x 50 mm
Glasmosaik ab Mindestgröße 20 x 20 mm
Standardhöhe eines Fundo Elements
[Achtung: bei Sonder-Fundos oder Elementlängen ab 1.800 mm kann die Elementhöhe abweichen]
40 mm
Mindestaufbauhöhen in Abhängigkeit des Ablaufs:
waagerechter Ablauf, DN 50
waagerechter Ablauf Mini Max, DN 40
senkrechter Ablauf, DN 50

85 mm
57 mm
142 mm
Oberflächengefälle (von Außenkante Fundo
Bodenplatte bis Außenkante Ablauföffnung)
(Ausnahme: Fundo Nautilo, 28 mm Oberflächengefälle)
18 mm


Technische Eigenschaften Ablauf

Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung.
Rahmen auf Fliesendicke anpassbar.
Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar:
115 × 115 mm
Ø 115 mm
Ablaufleistungen in Abhängigkeit der Ablaufwahl:
Fundo Ablauf Minimax, waagerecht, DN 40 ABS
in Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP)
0,5 l/s ;
30 l/min
Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 0,80 l/s ;
48,0 l/min
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 1,10 l/s ;
66,0 l/min
Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 0,80 l/s ;
48 l/min
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253, mit Feuerstopp 1,10 l/s ;
66,0 l/min

Productmaten

Bestelnr. Aanduiding l x b x dikte
073736130 Fundo Primo Duschelement, quadratisch, Ablauf zentral 800 x 800 x 40 mm
073735170 Fundo Primo Duschelement, quadratisch, Ablauf zentral 900 x 900 x 40 mm
073735131 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1000 x 1000 x 40 mm
073735171 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1200 x 1200 x 40 mm
073735175 Fundo Primo Duschelement, quadratisch, Ablauf zentral 1500 x 1500 x 40 mm

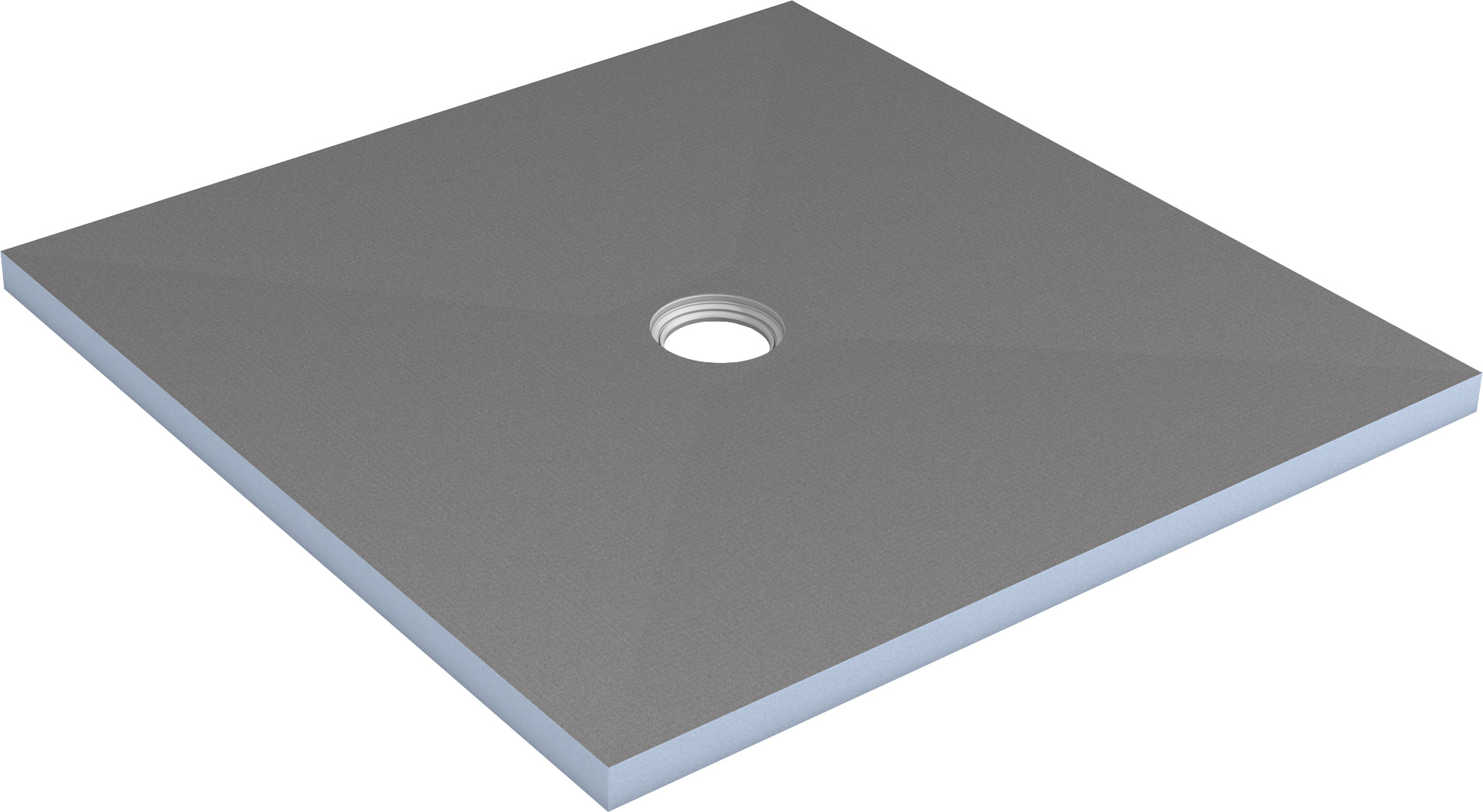

073736170 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 900 x 900 x 40 mm
073735531 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1000 x 1000 x 40 mm
073736171 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1200 x 1200 x 40 mm
073736175 Fundo Primo Duschelement, quadratisch, Ablauf dezentral 1500 x 1500 x 40 mm
073735176 Fundo Primo Duschelement, rechteckig, Ablauf zentral 900 x 750 x 40 mm
073735174 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1200 x 900 x 40 mm
073735196 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1400 x 900 x 40 mm
073736120 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1500 x 900 x 40 mm
073735580 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1800 x 900 x 40 mm
073736125 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1200 x 1000 x 40 mm
073735198 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1400 x 1000 x 40 mm
073736121 Fundo Primo Duschelement, rechteckig, Ablauf zentral 1500 x 1000 x 40 mm

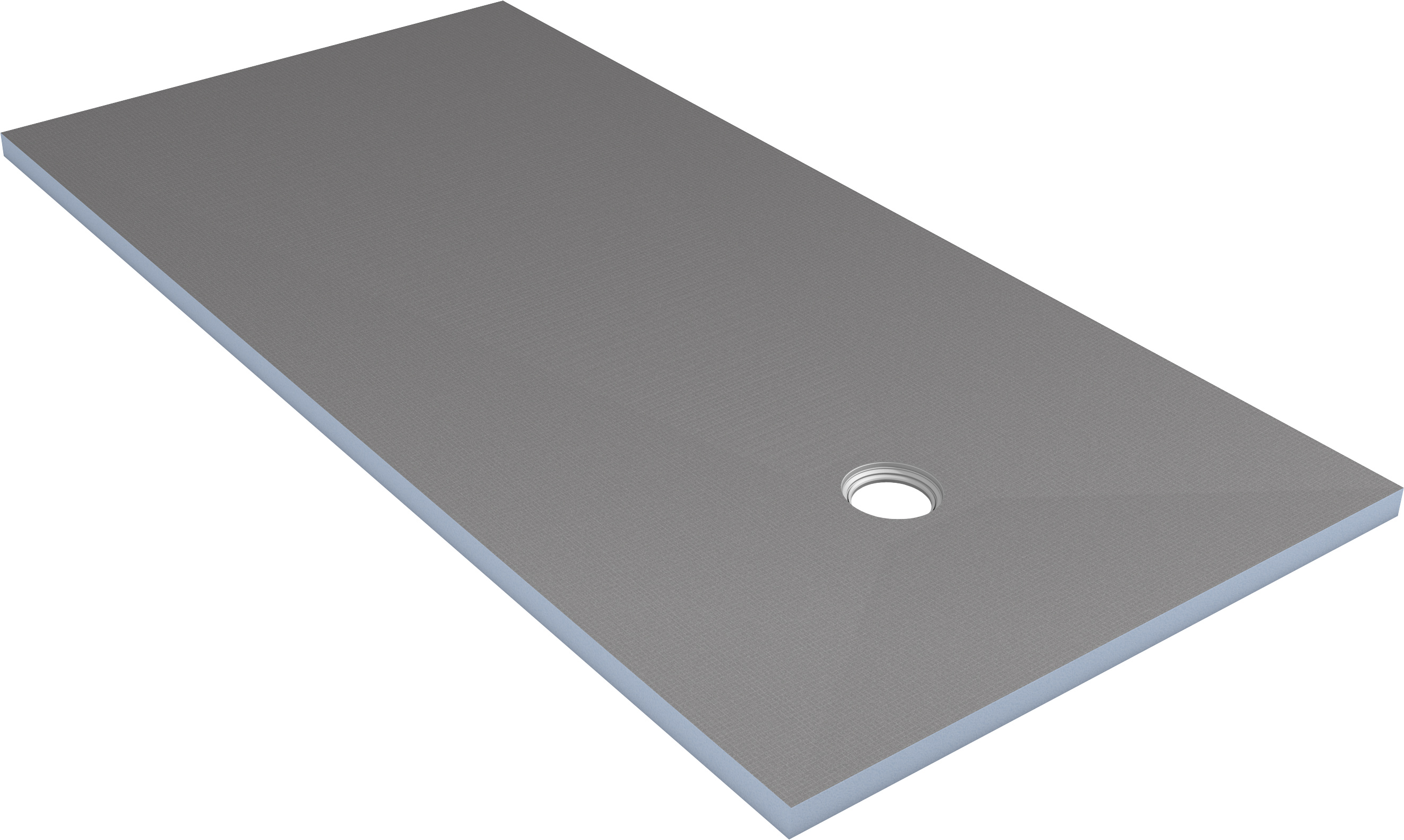

073736174 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1200 x 900 x 40 mm
073735180 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1800 x 900 x 40 mm
073735150 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1400 × 900 × 40 mm
073735151 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1600 × 900 × 40 mm
073735152 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 1600 × 1000 × 40 mm
073736176 Fundo Primo Duschelement, rechteckig, Ablauf dezentral 2000 × 1000 × 40 mm

wedi
In order to display YouTube videos, it is necessary that you accept marketing cookies. Please see our privacy policy for more information. To the cookie settings

Anwendungsbereiche Fundo Primo

  • Im privaten Wohnungsbau
  • In öffentlich zugängigen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
  • In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
  • Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trink - wassereigenschaften gefüllt werden)
* wedi Fundo dient voor het creeëren van inloopdouches: DIN-getest: Barrierevrij. Die Auszeichnung gilt nur für Fundo Primo: 1200 x 1200 mm, Registernummer: P1B057 und Fundo Primo: 1500 x 1500 mm, Registernummer: P1B058
