Produktinformation

Zu den bodengleichen Duschelementen bietet wedi die passenden Ablauftechniken. Dank geringer Aufbauhöhe und wasserdichter Sicherheit im Gesamtsystem sind diese Systeme für Neubauten und Sanierungen bestens geeignet. Dabei stehen unterschiedliche Varianten für senkrechte Ausführungen zur Auswahl.

  • Ausführungsvarianten:
    • waagerecht in DN 50
    • extraflach Mini Max, DN 40
  • Bei allen Fundo Duschelementen können nur die wedi Ablaufsysteme für Fundo eingesetzt werden.
  • Diese Abläufe sind kombinierbar mit folgenden Fundo-Serien:
    • Fundo Riolito Neo
    • Fundo Riolito
    • Fundo Rioligno
    • Fundo Riofino

Technische Details

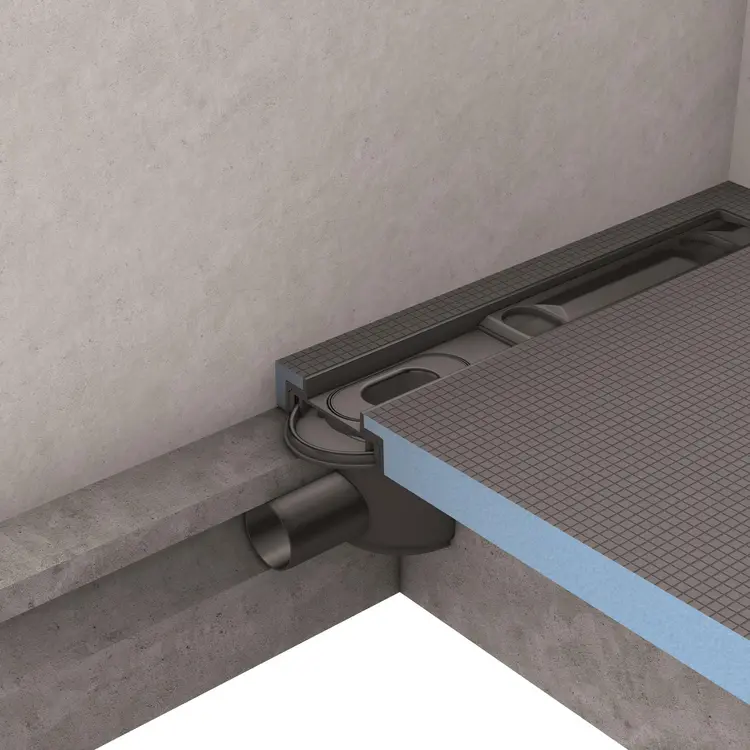

Technische Eigenschaften Fundo Ablauf waagerecht (Linienentwässerung)
Ablaufleistung:

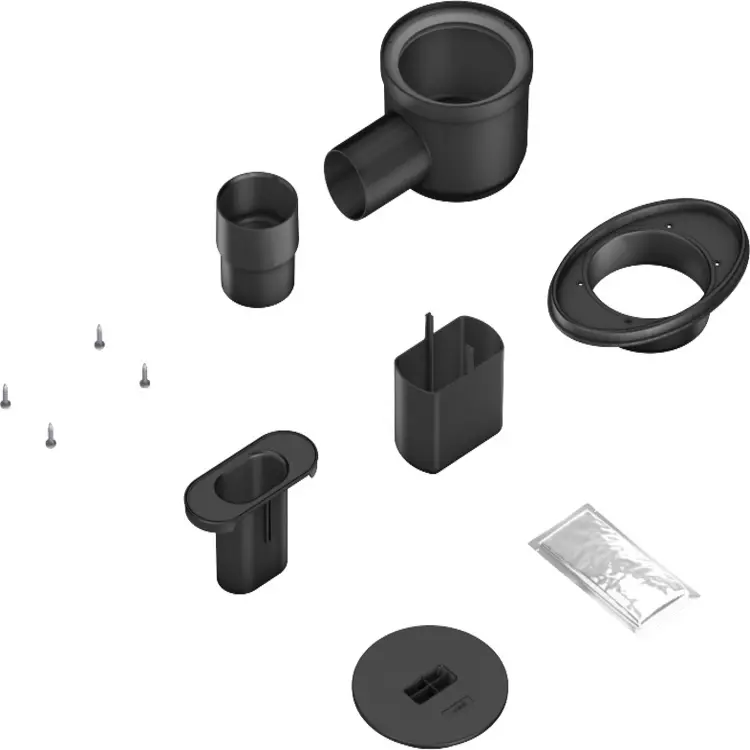

Fundo Ablauf, waagerecht, DN 500,8 l/s; 48,0 l/min
Mindesteinbautiefe:130 mm

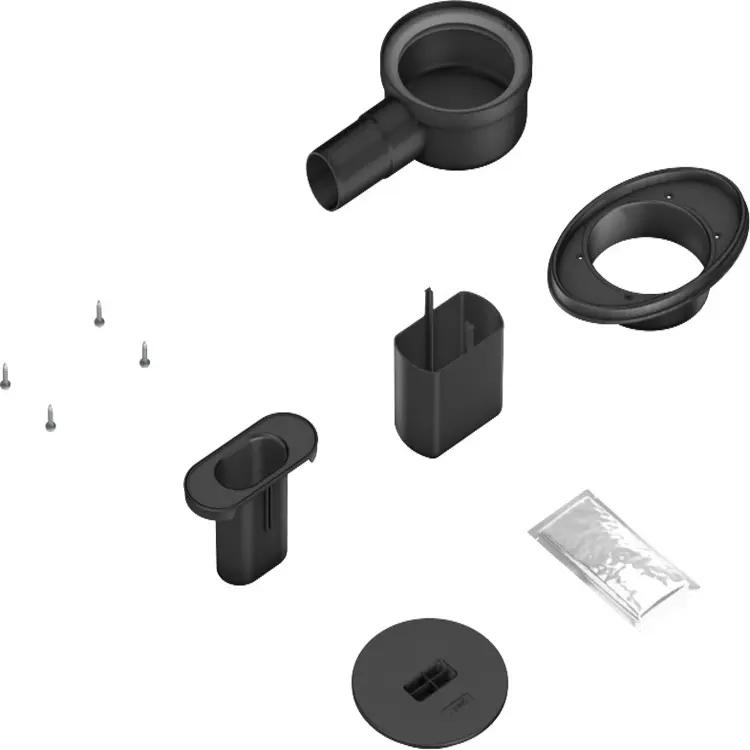

Fundo Ablauf Minimax, waagerecht, DN 400,5 l/s; 30,0 l/min
Mindesteinbautiefe:99 mm

Downloads

abP Duschplatzsystem Rinnenablauf MiniMax
abP Duschplatzsystem Rinnenablauf MiniMax
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Overview
Broschüre - Fundo Overview
Broschüre - wedi Systemwelt
Broschüre - wedi Systemwelt
Flyer Fundo Duschsysteme
Flyer Fundo Duschsysteme
Flyer wedi Systemwelt - Kundenvorteile
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf Mini Max DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf Mini Max DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf MiniMax waagerecht DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf MiniMax waagerecht DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf waagerecht DN50 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf waagerecht DN50 - Riolito Neo, Riolito, Riofino, RioLigno
Montageanleitung Ablauf Fundo DN50 waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo DN50 waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo Minimax waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo Minimax waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Fundo Discreto
Montageanleitung Fundo Discreto
Montageanleitung Fundo Rinnenablauf-Unterbauelement nonverbal
Montageanleitung Fundo Rinnenablauf-Unterbauelement nonverbal
Reinigungsanleitung Fundo Riolito Neo nonverbal
Reinigungsanleitung Fundo Riolito Neo nonverbal
Schalltechnischer Bericht über das Geräuschverhalten bei Fundo Riolito Neo mit Ablauf Minimax (EPS-Unterbau und Nonstep ProS)
Schalltechnischer Bericht über das Geräuschverhalten bei Fundo Riolito Neo mit Ablauf Minimax (EPS-Unterbau und Nonstep ProS)
Schalltechnischer Bericht über das Geräuschverhalten bei Fundo Riolito Neo mit Ablauf Minimax (Nonstep ProS)
Schalltechnischer Bericht über das Geräuschverhalten bei Fundo Riolito Neo mit Ablauf Minimax (Nonstep ProS)
Systemzeichnung - Fundo Riofino Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo inkl. Fundo Discreto Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo inkl. Fundo Discreto Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Technisches Datenblatt Fundo Riolito, Riofino und Riolito Neo
Technisches Datenblatt Fundo Riolito, Riofino und Riolito Neo

Ersatzteile Linienablauf waagerecht

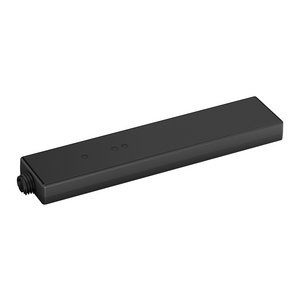

  • wedi Fundo Fliesenanschlagsprofil
    für Fundo Rinnenabläufe ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000194024125075879

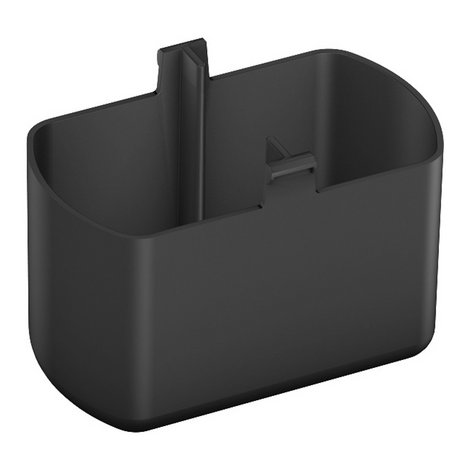

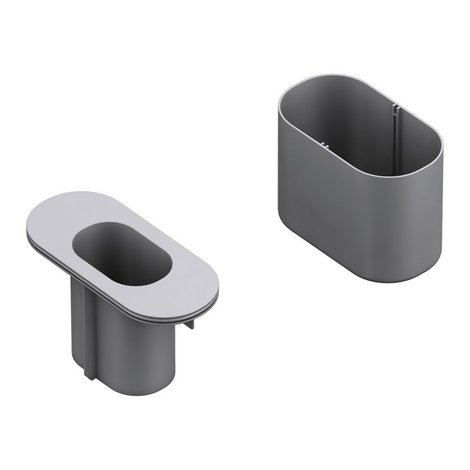

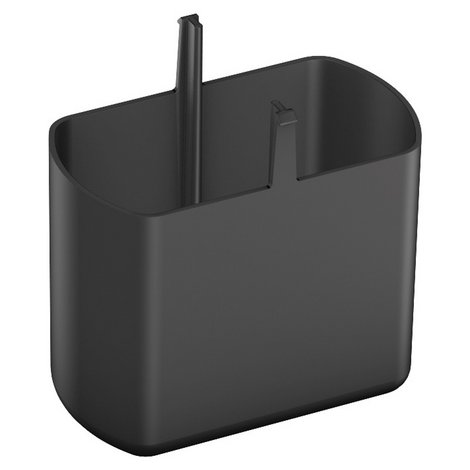

  • wedi Fundo Geruchsverschluss
    für Fundo Rinnenabläufe ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000074024125075626
    • Dieser Artikel benötigt keinen O-Ring
  • wedi Fundo Geruchsverschluss
    für Fundo Rinnenabläufe Mini Max ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000084024125075640
    • Dieser Artikel benötigt keinen O-Ring

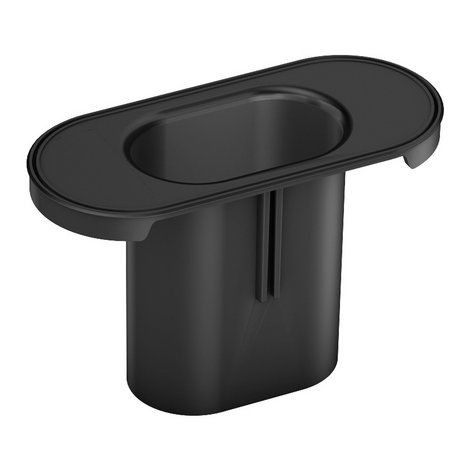

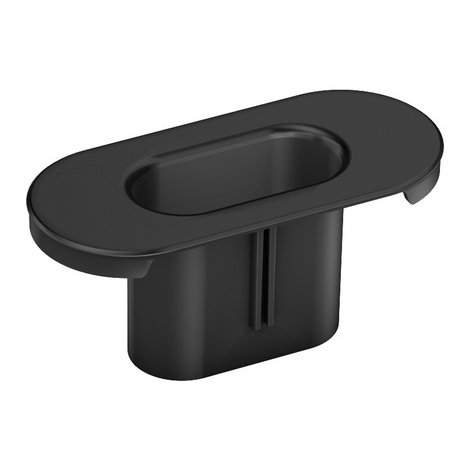

  • wedi Fundo Duscheinsatz
    für Fundo Rinnenabläufe ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000034024125075541
  • wedi Fundo Duscheinsatz
    für Fundo Rinnenabläufe Mini Max ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000044024125075565

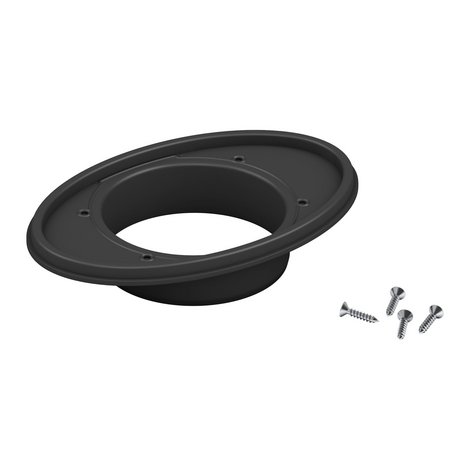

  • wedi Fundo Adapter-Set
    für Fundo Rinnenabläufe ab 2017
    Inhalt Bestell-Nr. GTIN
    1 Set0775001034024125127004

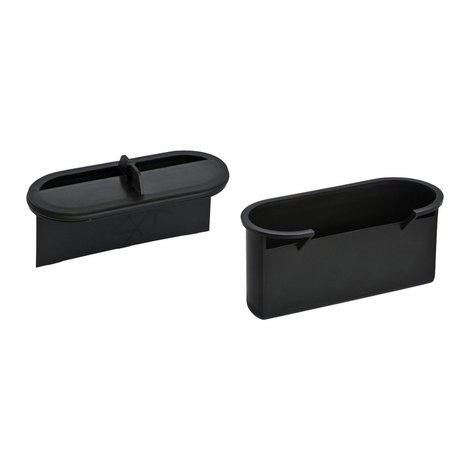

  • wedi Fundo Geruchsverschluss-Set
    für Fundo Rinnenabläufe bis 2016
    Inhalt Bestell-Nr. GTIN
    1 Set0737650094024125200578
  • wedi Fundo Geruchsverschluss-Set
    für Fundo Rinnenabläufe Mini Max bis 2016
    Inhalt Bestell-Nr. GTIN
    1 Stück0737650074024125005036

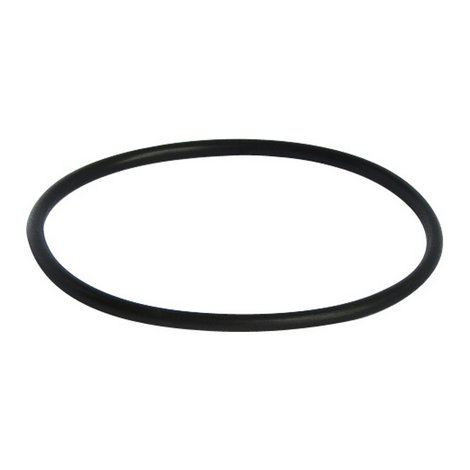

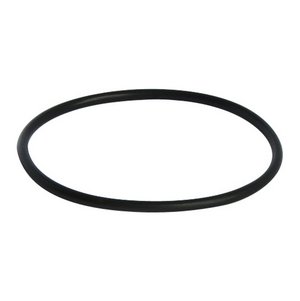

  • wedi Fundo O-Ring
    für Geruchsverschlüsse bis 2016
    Abmessungen Inhalt Bestell-Nr. GTIN
    75 mm1 Stück0739800114024125631532
    • Achtung! Dieser Artikel ist ebenfalls für wedi Fundo Rinnenablauf Mini Max geeignet
  • wedi Fundo Adapter
    für DN50/DN56
    Inhalt Bestell-Nr. GTIN
    1 Stück0737900464024125080316
    • Adapter DN50/DN56 zur Verklebung des Ablaufauslasses der wedi Standardabläufe mit einer PVC-Leitung
