Produktinformation

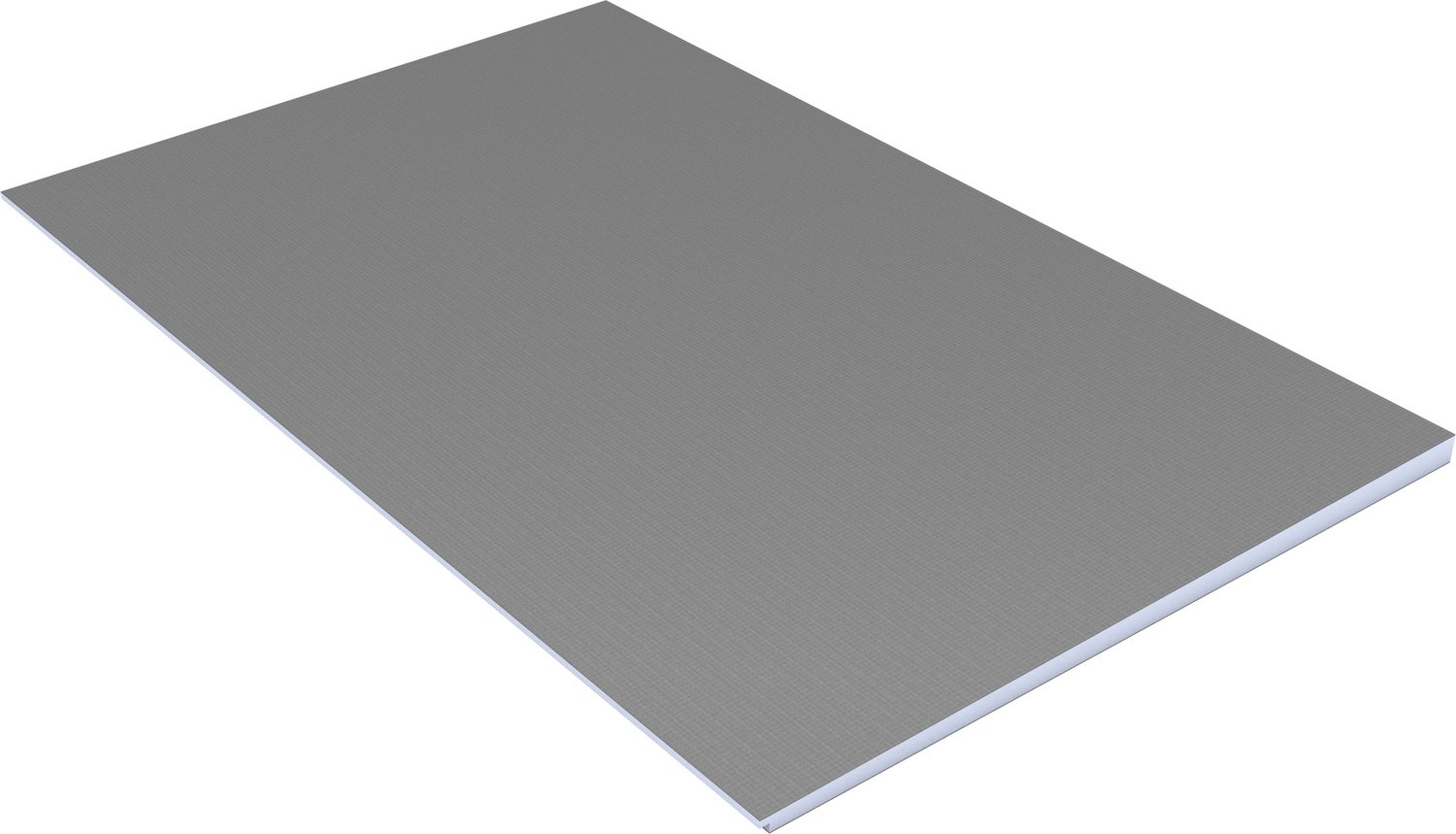

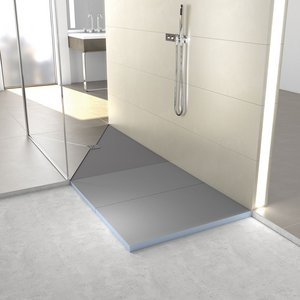

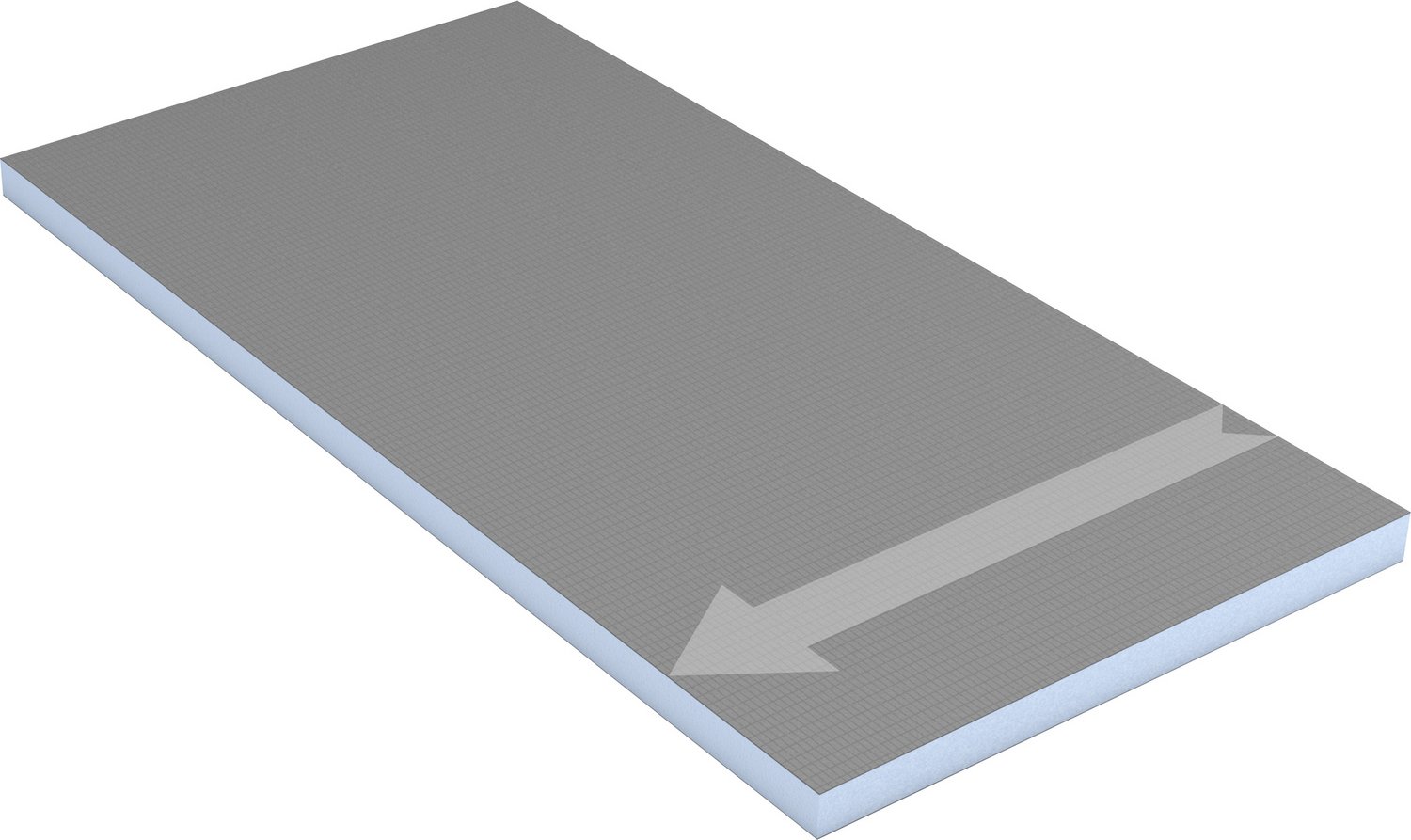

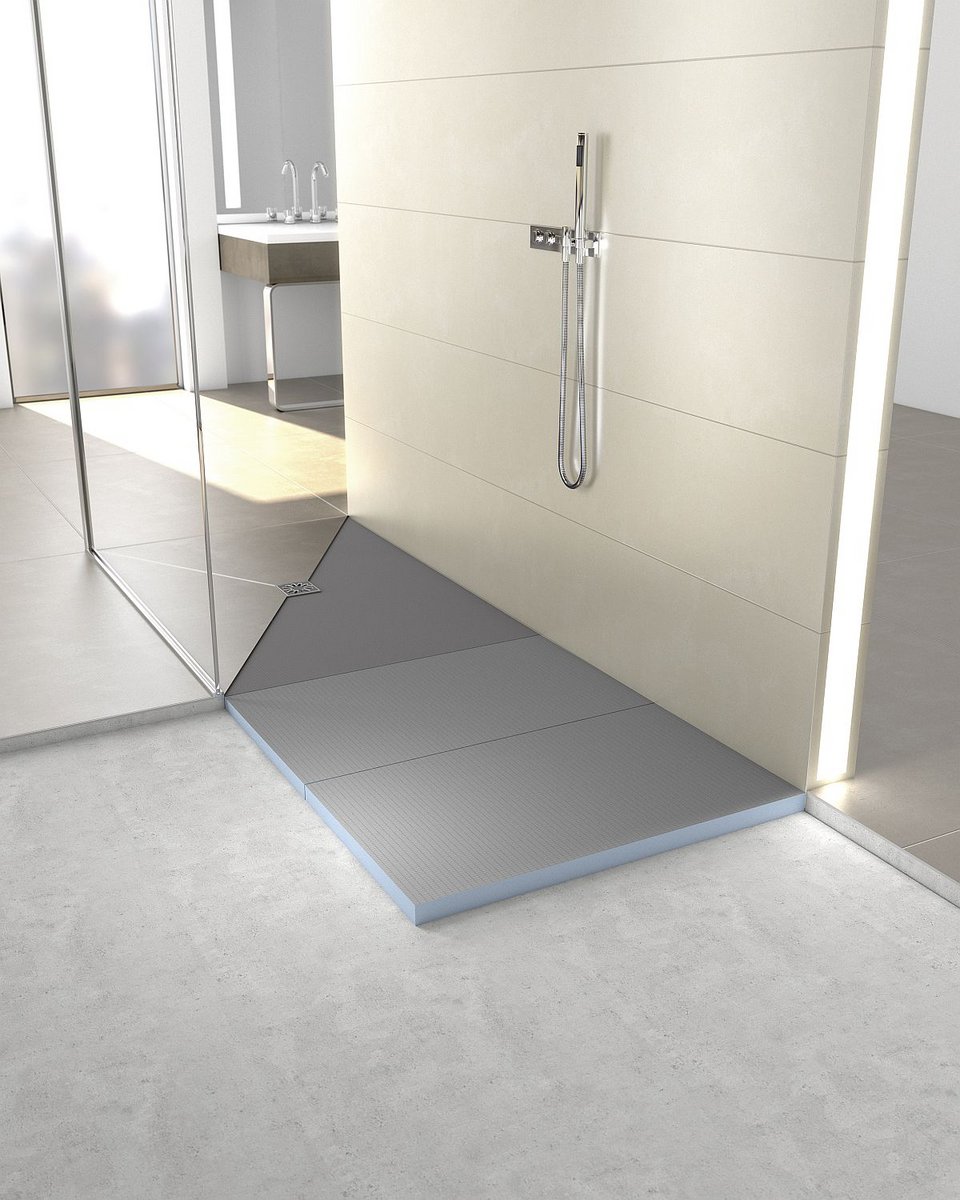

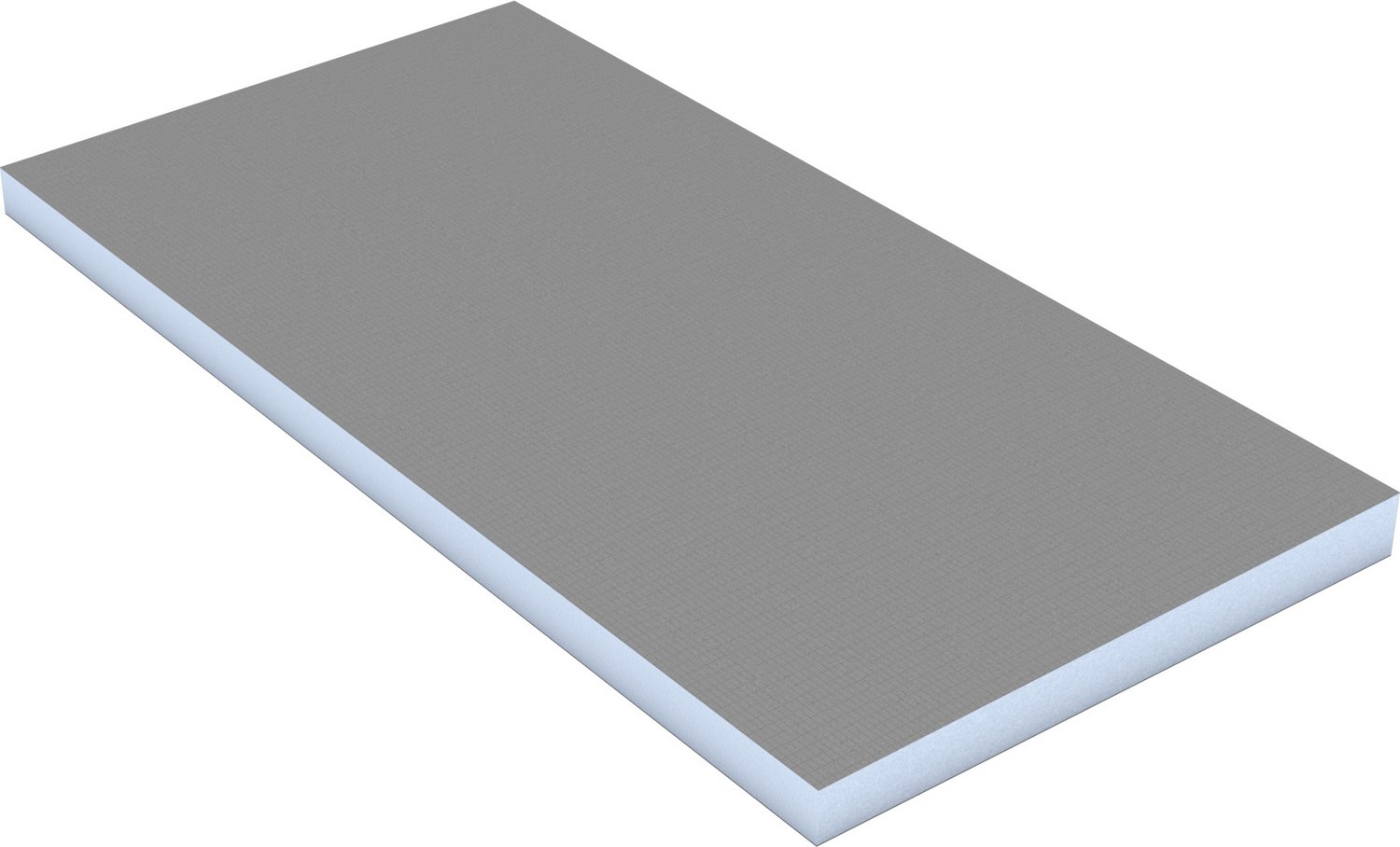

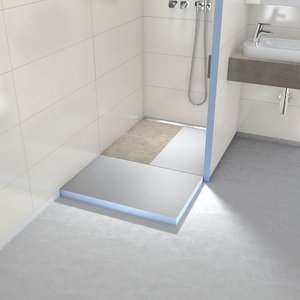

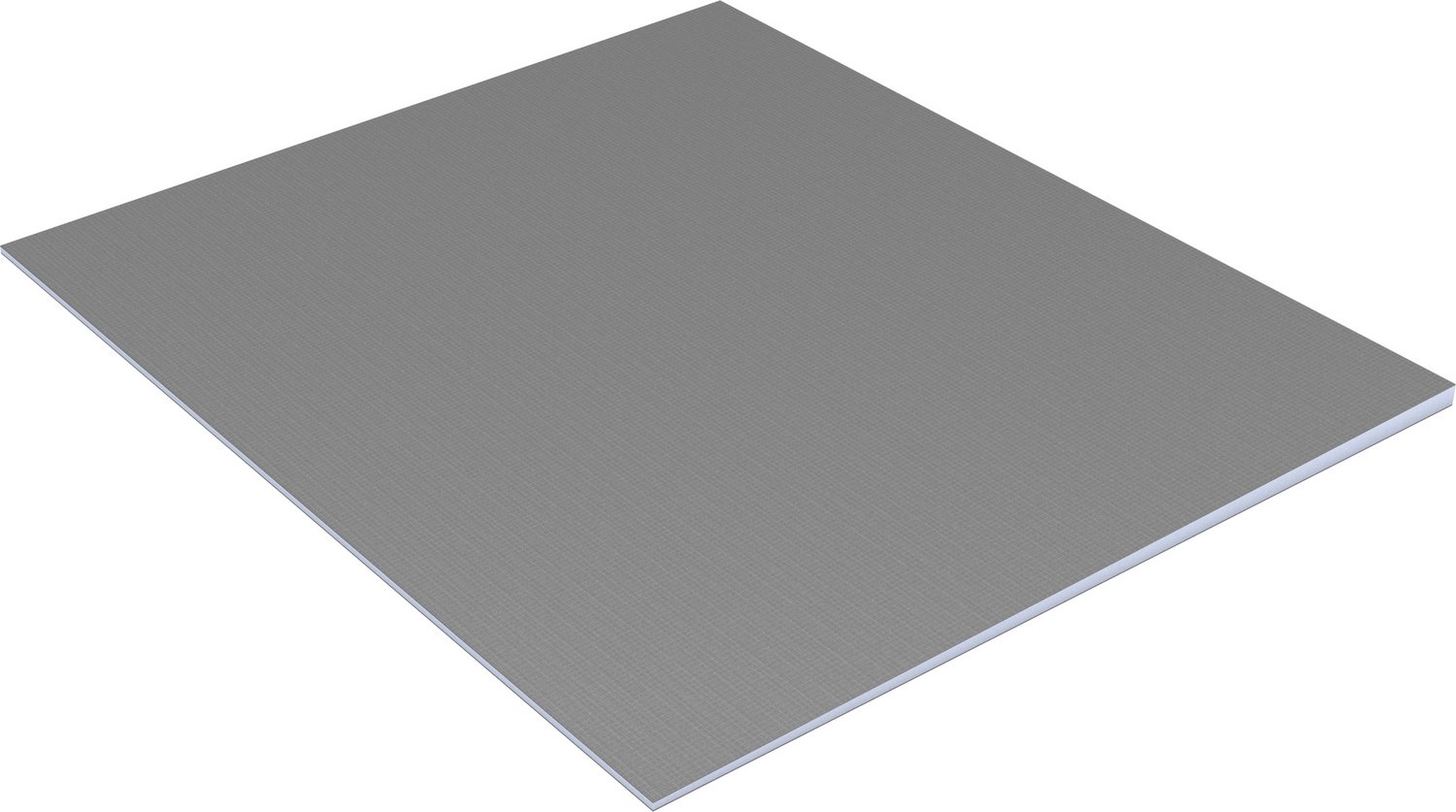

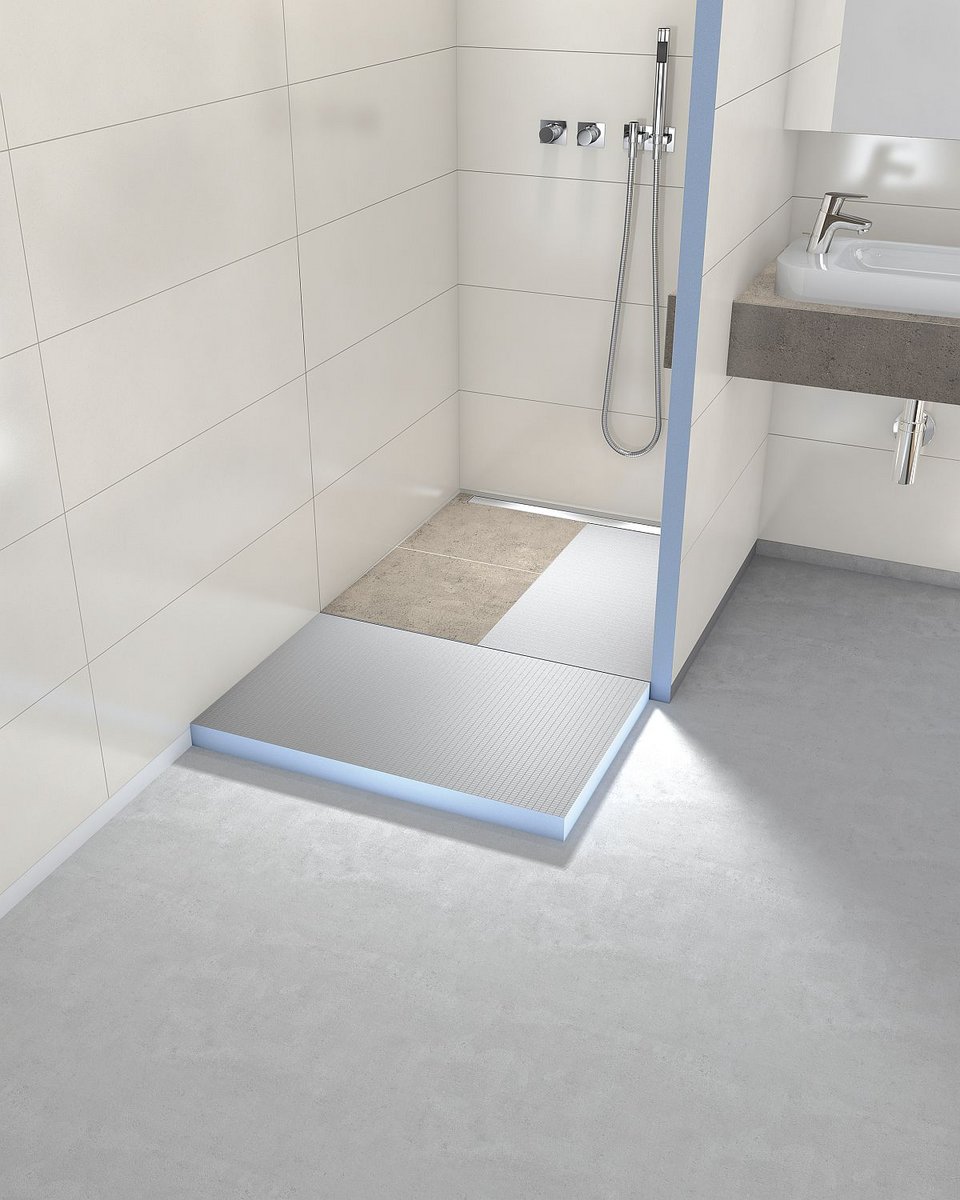

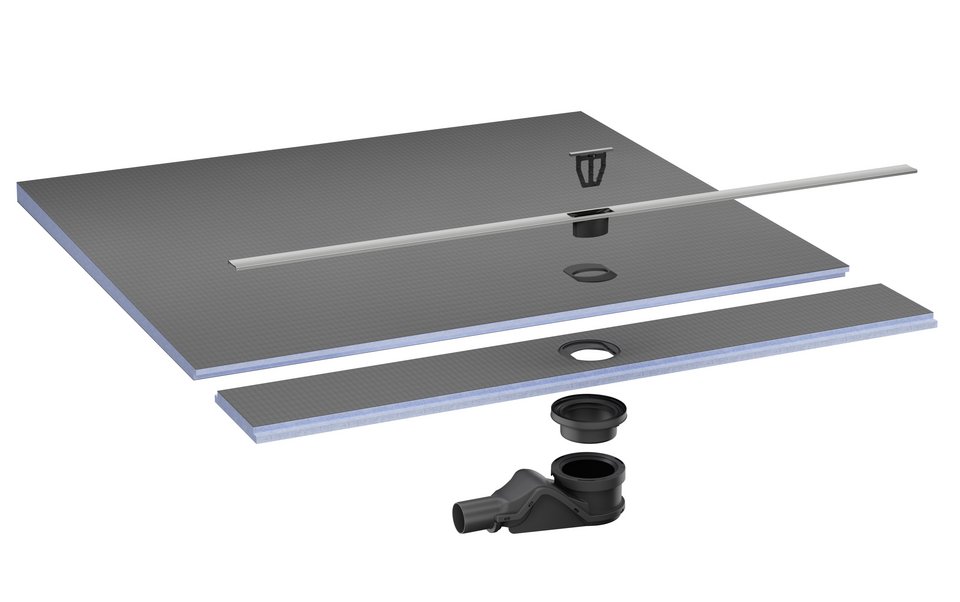

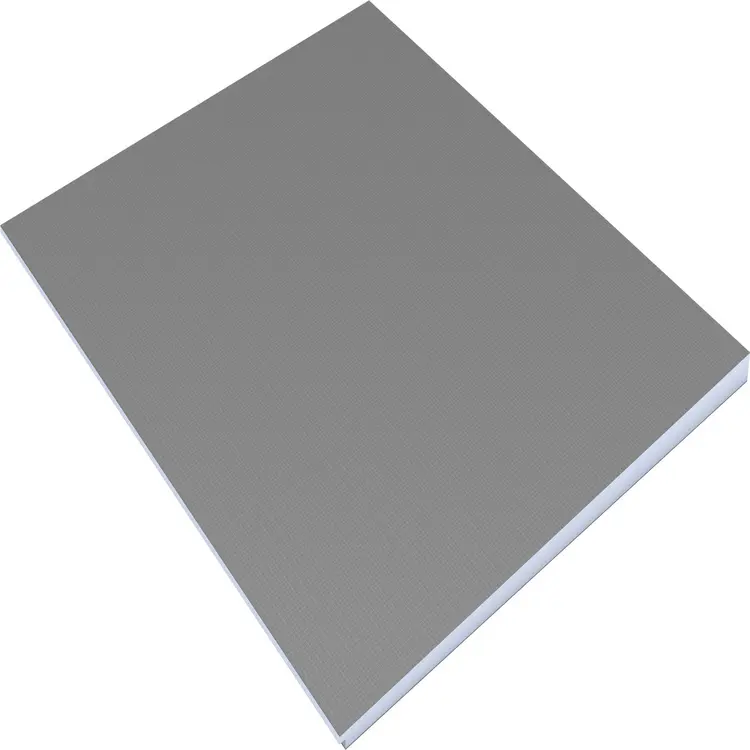

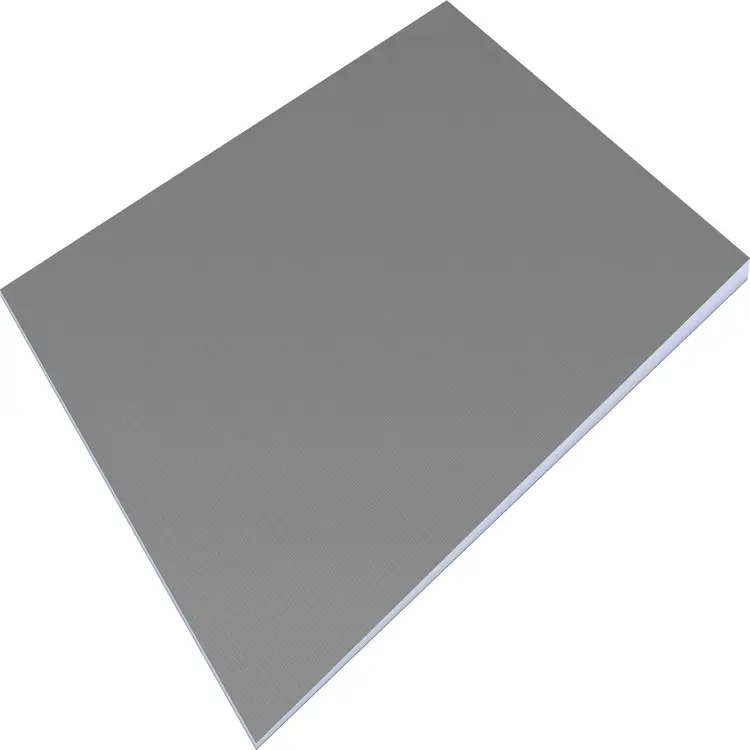

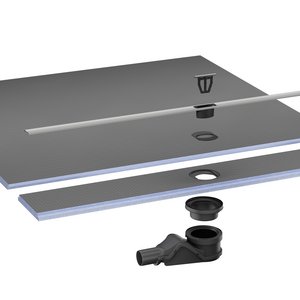

Die Fundo Gefälleplatte erweitert die Duschelemente Fundo Flex, Fundo Primo, Fundo Riolito und Riolito neo und sorgt für eine effektive Raumausnutzung. Sie ist in unterschiedlichen Stärken mit einem Gefälle von 1,00% bis 1,70% in Abhängigkeit des jeweiligen Fundo Duschelementes erhältlich.
- Der blaue XPS-Kern ist zu 100% wasserdicht und bleibt auch bei möglichen Beschädigungen der zementäten Beschichtung noch voll funktionstüchtig.
- abP*: Allein mit wedi 610 lassen sich Stoßverbindungen der Platten wasserfest abdichten. Da keine weitere Abdichtung notwendig ist, profitiert der Handwerker von hoher Sicherheit bei verkürzter Verlegezeit.
- Die zementäre Oberfläche ist ein guter Haftuntergrund. Zusätzlich nimmt das Gewebe Zugkräfte auf.
- Alle Bauplattensysteme sind hoch wärmedämmend, sparen Energiekosten und schützen nachhaltig vor Schimmel.
Technische Details
| Technische Details Fundo Gefälleplatte | |
|---|---|
| Schalldämmmaß DIN EN ISO 140-3 (bei 12,5 mm Plattendicke) | Rw, P 23 dB |
| Baustoffklasse nach EN 13501 | E |
| Biegebeanspruchung in Anlehnung an DIN 53293 (Gilt für wedi Bauplatte mit 10, 12,5 und 20 mm Plattendicke) | 3900 kPa (Mittelwert) |
| Haftzugfestigkeit | 0,28 N/mm² |
| Gewicht: wedi Bauplatte (1250 x 600 x 4 mm) | wedi Bauplatte XXL (2500 x 1200 x 50 mm) | 2,7 Kg | 13,8 Kg |
| Linearer Wärmeausdehnungskoeffizient | 0,02 mm/mk |
| Technische Eigenschaften Rohschaum: | |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit o. Druckspannung bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Zugehöriger Elastizitätsmodul EN 826 | 10 – 18 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Zugfestigkeit EN 1607 | 0,45 N/mm² |
| Scherfestigkeit EN 12090 | 0,2 N/mm² |
| Schubmodul EN 12090 | 7 N/mm² |
| Rohdichte EN 1602 | 32 kg/m³ |
| Wasserdampfdiffusionswiderstandszahl (μ) EN 12086 | 100 |
| Wasseraufnahme bei langzeitigem Eintauchen EN 12087 | ≤ 1,5 Vol.-% |
| Kapillarität | 0 |
| Linearer Wärmeausdehnungskoeffizient | 0,07 mm/mK |
| Temperaturgrenzen | -50°C / +75°C |
| Baustoffklasse nach EN 13501 | E |
| Treibmittel Kohlendioxid GWP-Wert | 1 |
Downloads
abP Bauplatte und Fundo mit Ardex 8+9 Dichtmasse
abP Bauplatte und Fundo mit Ardex S7 Plus
abP Bauplatte und Fundo mit Ardex X77
abP Bauplatte und Fundo mit Kiesel
abP Bauplatte und Fundo mit Mapei
abP Bauplatte und Fundo mit PCI
abP Bauplatte und Fundo mit Sakret
abP Bauplatte und Fundo mit Schoenox
abP Bauplatte und Fundo mit wedi 320
abP wedi 520
BBA Prüfung UK für Fundo Duschelemente
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Flex
Broschüre - Fundo Overview
Broschüre - wedi Systemwelt
DOP Leistungserklärung - wedi Abdichtungssystem Bauplatte / Fundo
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
ETA Dänemark - Prüfzeugnis
ETA Prüfzeugnis
Flyer Fundo Duschsysteme
Flyer Fundo Flex
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf Mini Max DN40
Fundo Ablauf senkrecht DN50
Fundo Ablauf senkrecht DN50 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 Feuerstopp Trittschalldämmung Sonder
Fundo Ablauf senkrecht DN50 Feuerstopp Trittschalldämmung standard
Fundo Ablauf senkrecht DN50 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70
Fundo Ablauf senkrecht DN70 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Primo, Borgo, Nautilo, Trollo
Fundo Ablauf waagerecht DN50
Fundo Gefälleplatte für Fundo Primo - 600 x 1200 x 40/46 mm
Fundo Gefälleplatte für Fundo Primo - 600 x 1200 x 46/52 mm
Fundo Gefälleplatte für Fundo Riolito neo, Riolito, Riofino - 600 x 1200 x 50/60 mm
Montageanleitung Fundo Flex
Nachhaltigkeitsdatenblatt wedi Bauplatte
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Prüfzeugnis Fundo Ablauf Feuerstopp - Allgemeine Bauartgenehmigung
Prüfzeugnis VOC-Verordnung
Prüfzeugnis wedi Wandverkleidung - französisch
Recycling-Zertifikat Belland Vision 2020/2021 (Transportverpackungen)
Recycling-Zertifikat Belland Vision 2023 (Verpackungen)
Systemzeichnung - Fundo Flex mit Ablauf Wave MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
Systemzeichnung - Fundo Flex mit Ablauf Wave waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
tBU Fundo Prüfung
Technisches Datenblatt Bauplatte Standard
Technisches Datenblatt Fundo Flex
Zertifikat ISO 50.001 - Energiemanagement (2022-2025)
Zertifikat ISO 9001:2015
Anwendung
- Im privaten Wohnungsbau
- In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden).
