Produktinformation

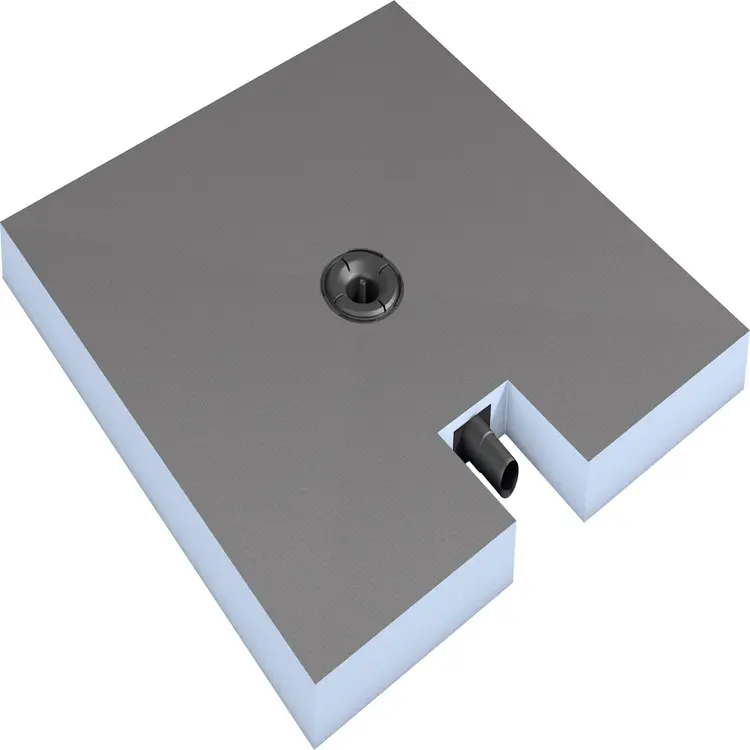

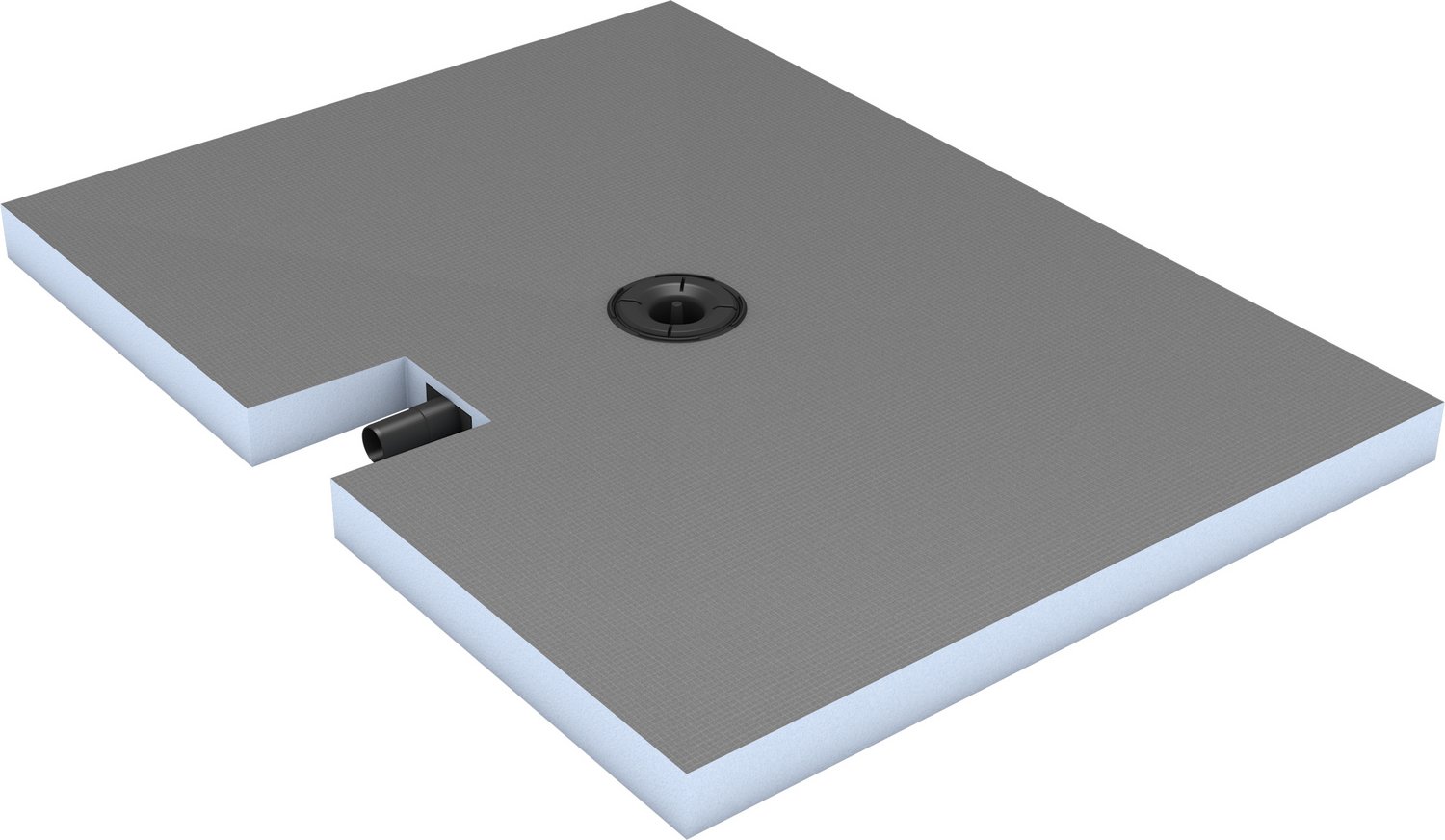

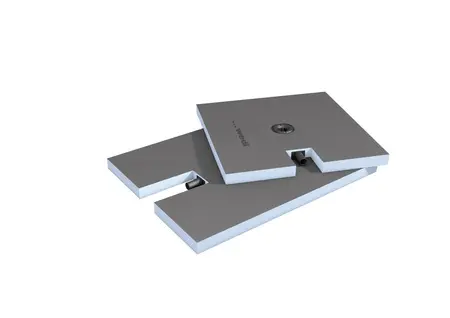

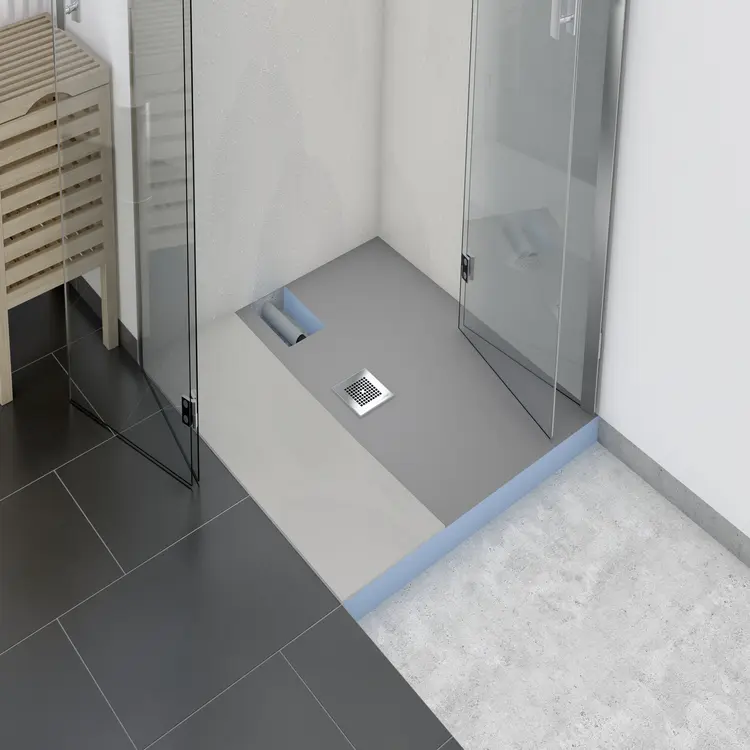

wedi Fundo Plano ist das flachste wedi Komplettsystem für bodengleiche Duschen auf dem Markt. Mit dem bereits werkseitig integrierten Ablauf ist es im Gesamtsystem nur 65 mm flach. Bei Sanierungen, z.B. auch in Altbauten, wo es auf jeden Millimeter ankommt, ist diese Innovation absolut unschlagbar.

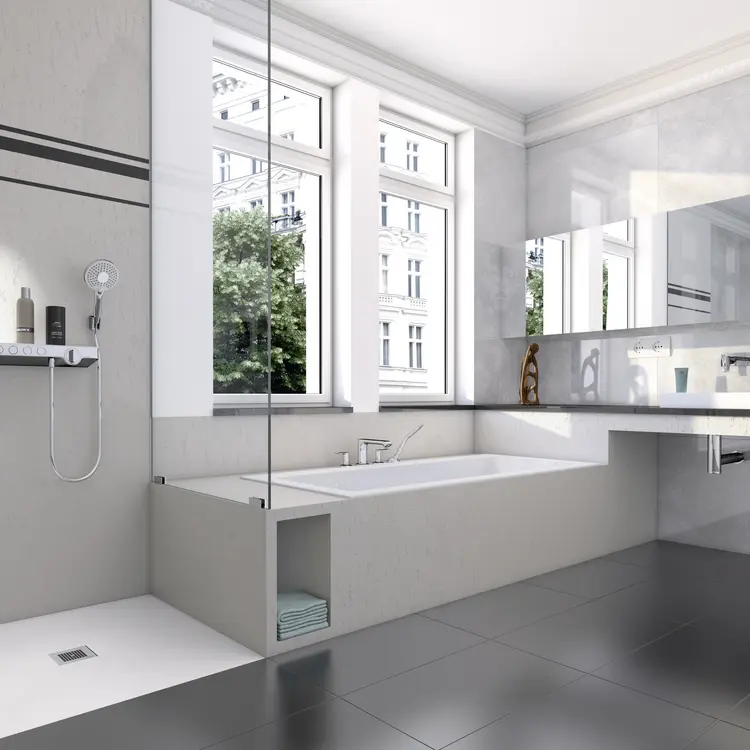

Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.
- Gesamtsystem ist zu 100 % wasserdicht
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Einfache und sichere Verarbeitung – von Praktikern getestet
Sicher
werkseitig integrierte und abgedichtete Ablauftechnik DN40
Flach
besonders geringe Aufbauhöhe von nur 65 mm
Ideal
perfekt für Sanierung und Renovierung geeignet
Vollständig
inklusive integrierter Designabdeckung und Dichtzubehör
Erweiterbar
passende Fundo Top Oberflächen verfügbar
Technische Details
| Technische Eigenschaften Fundo Plano | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab 3 mm, Mindestgröße | 20 x 20 mm |
| Mindestaufbauhöhe | 65 mm |
| Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung) | ≥ 2,4 % |
| wedi Fundo Bodenelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. | |
| Technische Eigenschaften Roschaum: | |
| Technische Eigenschaften Ablauf | |
|---|---|

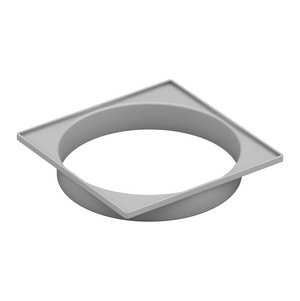

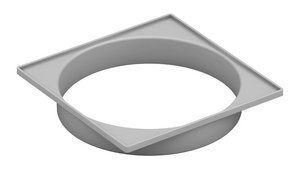

| Rahmen | 136 × 136 x 8 mm |

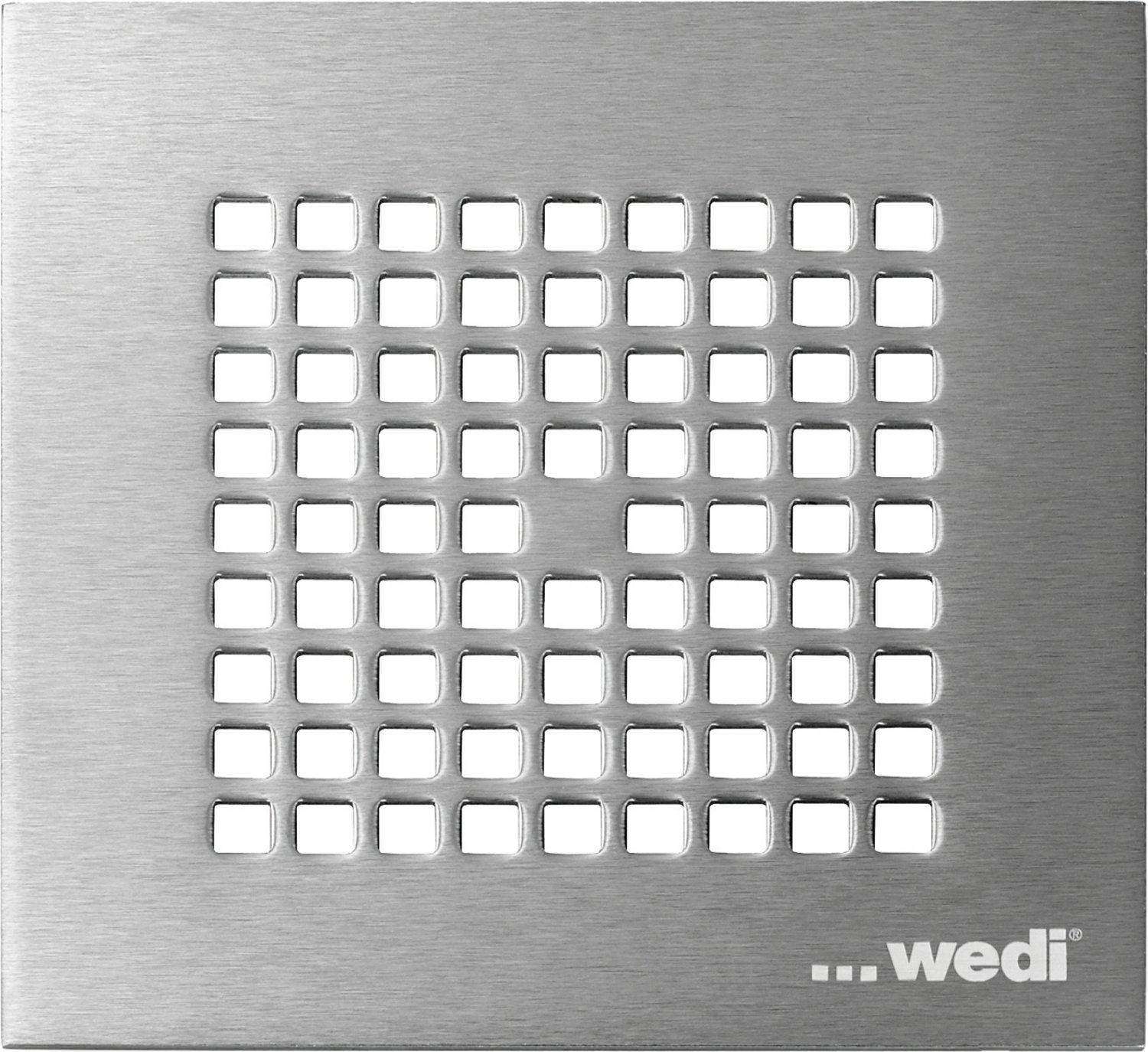

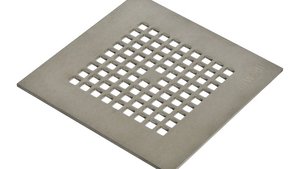

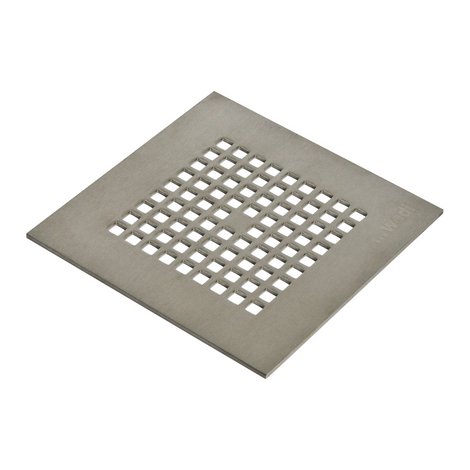

| Edelstahlrost | 132 × 132 mm |

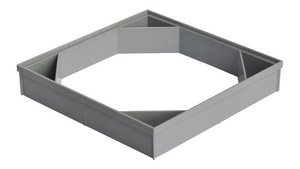

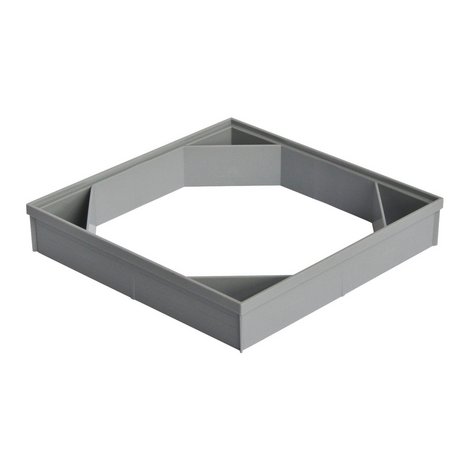

| Aufstockrahmen | 136 × 136 x 24,7 mm |
| Ablaufleistung | 30 l/min; 0,5 l/s |
| Anschlussleitung aus ABS | DN 40 |
| Geeignete Fliesenstärke | 8 – 25 mm |
| In das Fundo Duschelement integrierter Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung. In Anlehnung der DIN EN 1253 geprüft (abP Prüfnummer 4065) | |
| Technische Eigenschaften Rohschaum | |
|---|---|
| Extrudierter Polystyrol-Hartschaumkern | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 2 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten EN 13501 | E |
| Wasserdichtigkeit geprüft | 1,5 bar |
Downloads
abP Duschplatzsystem Fundo Plano
abP wedi 520
Broschüre - Die neuen Normen zur Abdichtung
Broschüre - Fundo Overview
Broschüre - Inspiration Bad für Endverbraucher
Broschüre - wedi auf einen Blick
Broschüre - wedi Systemwelt
DIN CERTCO Fundo 1200x1200
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
Flyer wedi 610 - Kleben und abdichten
Flyer wedi Systemwelt - Kundenvorteile
Fundo Plano Duschelement komplett, DN40, quadratisch, Ablauf zentral, 1000x1000
Fundo Plano Duschelement komplett, DN40, quadratisch, Ablauf zentral, 1200x1200
Fundo Plano Duschelement komplett, DN40, quadratisch, Ablauf zentral, 900x900
Fundo Plano Duschelement komplett, DN40, rechteckig, Ablauf dezentral, 1400x900
Fundo Plano Duschelement komplett, DN40, rechteckig, Ablauf dezentral, 1600x1000

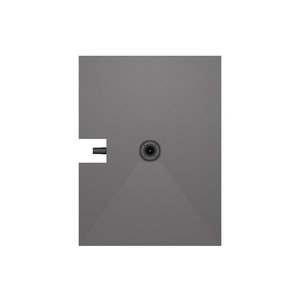

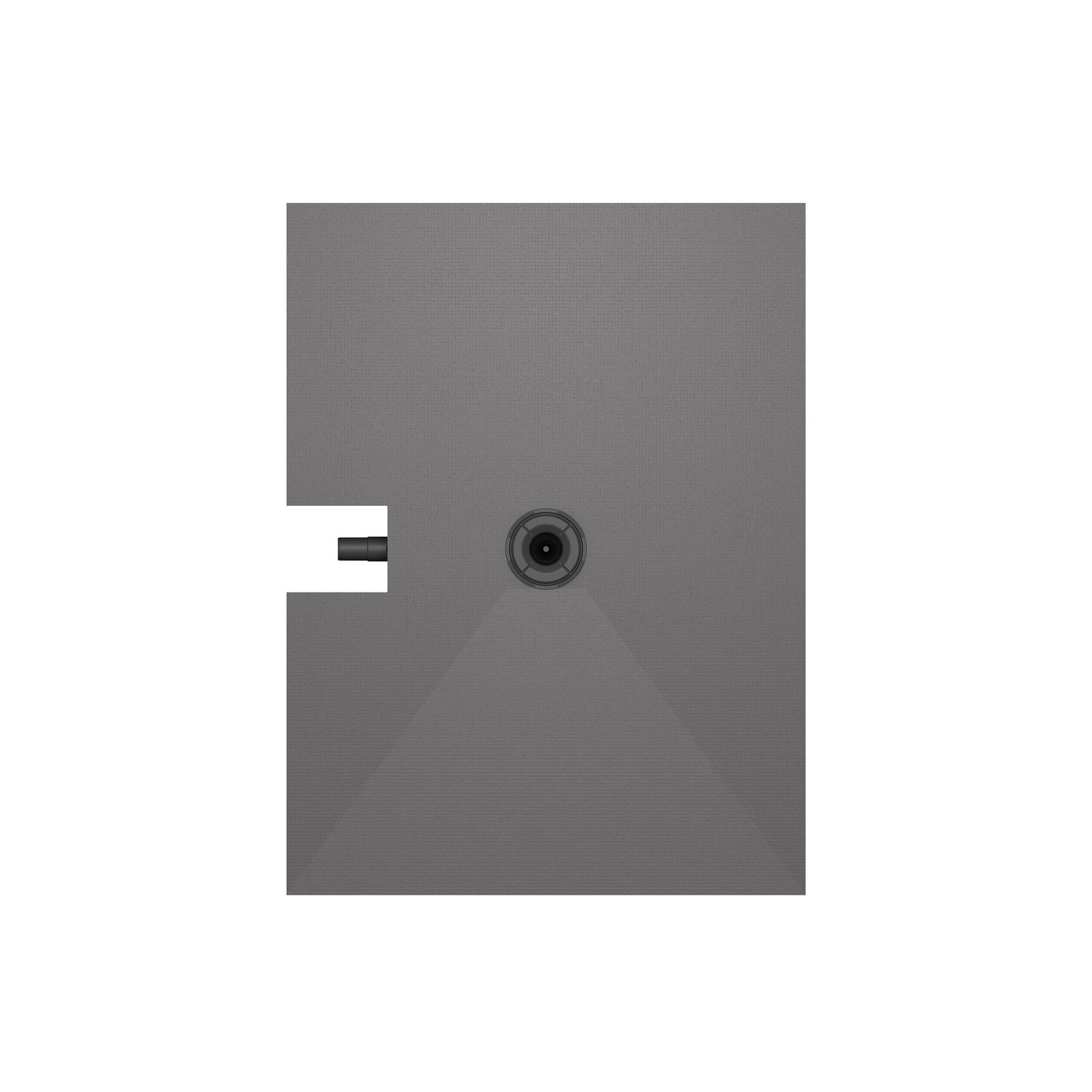

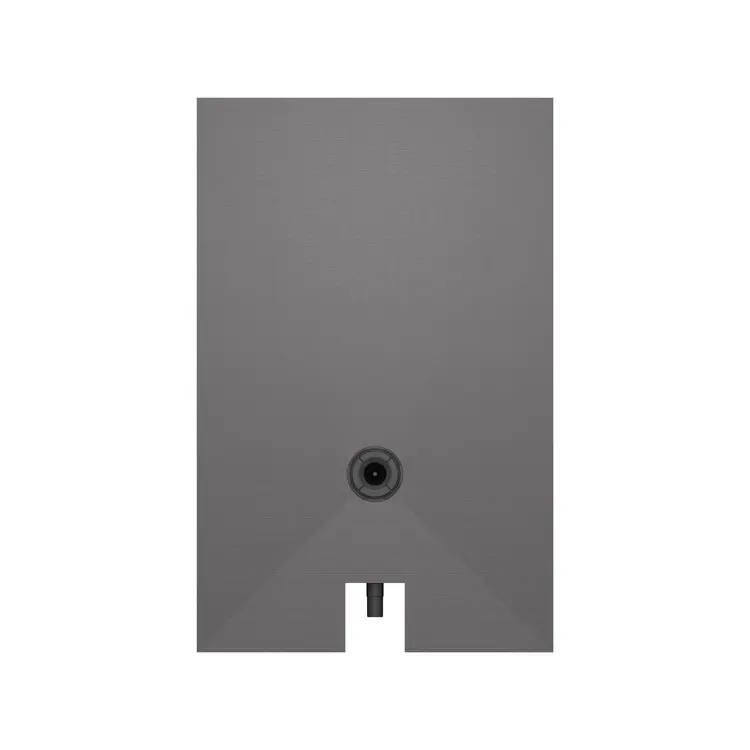

Fundo Plano Duschelement komplett, DN40, rechteckig, Ablauf zentral, Anschluss kurze Seite, 1200x900 zentral lange Seite

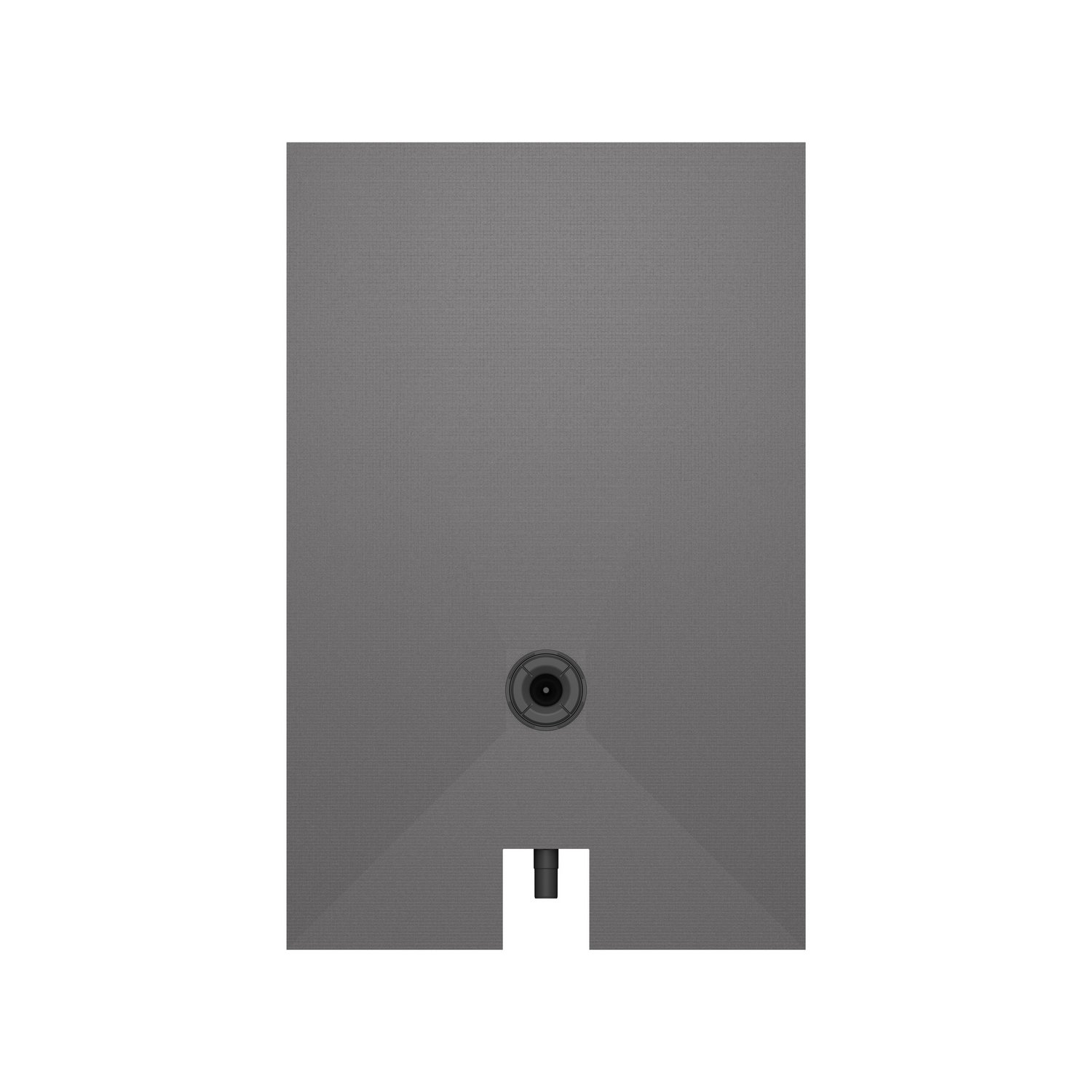

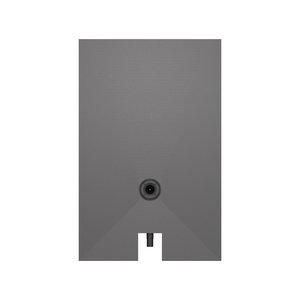

Fundo Plano Duschelement komplett, DN40, rechteckig, Ablauf zentral, Anschluss kurze Seite, 1200x900, kurze Seite
Fundo Top für Plano 1200x900, rechteckig, Ablauf zentral, pure Weiß
Fundo Top für Plano 1600x1000 rechtechig, Ablauf zentral, pure Weiß
Fundo Top für Plano 900x900 quadratisch, Ablauf zentral, pure Weiß
Fundo Top Sockelleiste für Fundo Primo, Plano, Riolito Neo, Carbon Schwarz
Fundo Top Sockelleiste für Fundo Primo, Plano, Riolito Neo, Stone Grau
Herstellererklärung für wedi Produkte auf XPS Basis (EU-Chemikalienverordnung REACH)
Montageanleitung Fundo Plano nonverbal
Montageanleitung Fundo Top für Primo, Ligno Plus, Plano, Integro
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Reinigungsanleitung Fundo Integro / Fundo Plano nonverbal
Schalltechnischer Bericht über das Geräuschverhalten bei Fundo Plano (NonstepProS)
Systemzeichnung - Fundo Plano Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Plano Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Technisches Datenblatt Fundo Plano
Zertifikat ISO 50.001 - Energiemanagement (2022-2025)
Zertifikat ISO 9001:2015
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Bitte Vorgabe der Mindestfliesengröße bei geplanter Rollstuhlbelastung beachten, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0. Für die Beanspruchungsklasse A muss eine zusätzliche Abdichtung erfolgen.
Montage & Anwendung
Bodengleiche Duschen richtig planen- wedi Fundo SystemeHier erhalten Sie einen übersichtlichen Einblick in die Anwendung der bodengleichen Duschsysteme der wedi Fundo Serie. Die Inhalte zeigen Lösungen für unterschiedliche Untergründe, vielfältige Entwässerungsvarianten sowie die Umsetzung besonderer Anforderungen im barrierefreien Bad.
Alle Informationen zur Montage, Verarbeitung und den passenden Anwendungsbereichen finden Sie hier:
