Bodengleiche Dusche mit Linienentwässerung auf Holz

Rinnenentwässerung auf Holzuntergründen

Bodengleiche Duschsysteme

Auch zur Rinnenentwässerung auf Holzuntergründen sind die bodengleichen Duschelemente Fundo Riolito und Fundo Riofino von wedi bestens geeignet. Die unten erläuterten Montageschritte, dargestellt am Beispiel Riolito, sind für beide Rinnenabläufe gültig.

Ausschneiden des notwendigen Fußbodenstückes, um das Ablaufelement einzubauen.

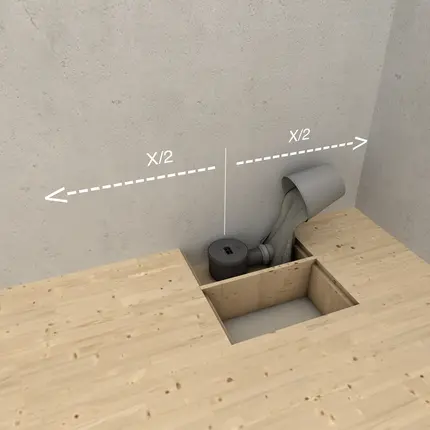

Anschluss und Positionierung des Ablauftopfes an die Leitung. Die Oberkante des Ablaufflansches sollte höhengleich mit dem Holzfußboden sein.

Verfüllen des Schalungselementes bis Oberkante Ablaufflansch mit Mörtel. Im Bereich des Ablaufs ist auf eine vollsatte Bettung zu achten.

Ausgeschnittenen Fußbodenstücke wieder einbauen.

Gegebenenfalls ist die Holzoberfläche vor der Verklebung des Elementes zu grundieren.

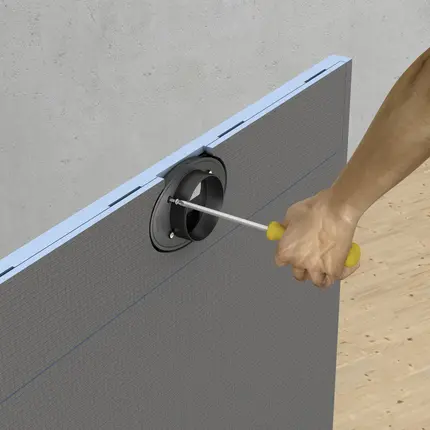

Anschrauben des Ablaufstutzen mit 4 Schrauben auf der Fundo-Rückseite. Die Schrauben müssen handfest angezogen werden.

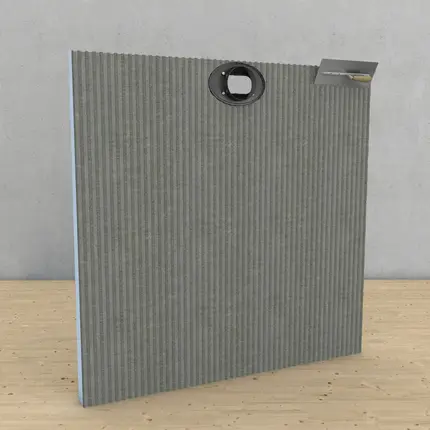

Die Unterseite der Fundo Riolito vollflächig mit wedi 320 Fliesenkleber versehen und auf den Unterbau kleben.

Die Stöße mittels wedi 610 Kleb- und Dichtstoff sowie wedi Tools Armierband abdichten. Im Anschluß erfolgt der Einabu von wedi Fundo Riolito Profil.

Beiliegende Fliesenanschlagleisten nutzen. Sie gewährleisten den richtigen Abstand beim Fliesen.

Element verfliesen.
