Productinformatie
Het Fundo Discreto opzetelement vormt het perfecte alternatief voor de afvoergoot en creëert een optische waterafvoer van de vloer naar de wand. Het is speciaal ontwikkeld voor de douche-elementen Riolito Neo, Riolito en Plano Linea en beschikt over een nieuwe, hoogwaardige afdekking van rvs die ook na de montage aan beide zijden kan worden gebruikt. Hierdoor staat naast de aantrekkelijke rvs-optiek ook een betegelbare variant ter beschikking. De montage is daarbij eenvoudiger dan ooit: de ophanging wordt alleen met een schroef afgesteld en mechanisch op een slede geleid. Bovendien is het niet meer nodig om de in hoogte verstelbare en betegelbare hoekplaat boven de afdekkap te verlijmen. Zo kan de tegelwand daar individueel, maar toch altijd passend worden uitgevoerd. Dit garandeert een bijzonder hoge stabiliteit en een snelle montage ter plekke.
- De gootlengte van het douche-element bepaalt de passende variant van de Fundo Discreto.
- Het rooster kan aan beide zijden gebruikt en gemonteerd worden (zichtbare zijde V2A geborsteld of desgewenst betegelbaar).
- in hoogte verstelbare en betegelbare hoekplaat

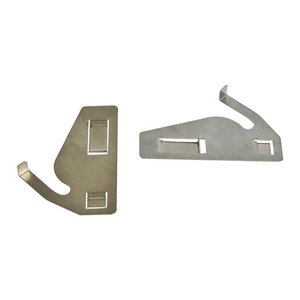

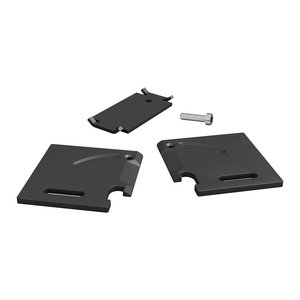

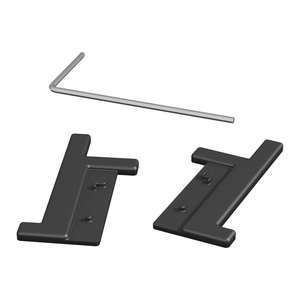

- afstelling met slechts één schroef
Technische details

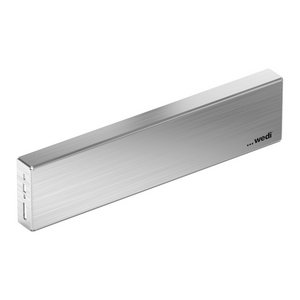

Afdekking van V2A-staal, aan beide zijden te gebruiken (1e zijde geborsteld oppervlak, 2e zijde betegelbaar). De afdekking kan worden ingesteld op een tegeldikte van 5 tot 20 mm (wand en vloer). De afstelling kan eenvoudig worden uitgevoerd met de sjabloon (bij de levering inbegrepen). Complete elementbreedte komt overeen met de breedte van het Riolito-element.
Passend voor alle Fundo Riolito, Riolito Neo en Plano Linea met de gootlengten 300 mm, 700 mm, 800 mm, 900 mm en 1.100 mm. Fundo Riolito, Riolito neo en Plano Linea douchevloerelementen kunnen ter plekke worden ingekort met inachtneming van de vorm.
wedi Fundo-vloerelementen kunnen ter plekke worden ingekort met inachtneming van de vorm. wedi Fundo elementen kunnen alleen worden gecombineerd met de wedi Fundo afvoeren.
| Technische kenmerken Fundo Discreto | |
|---|---|
| Afstand van de vloertegel tot de afdekking | 7 mm |
| Afmeting van de afdekking (lengte × hoogte × diepte) | 280 x 67 x 22,5 mm690 x 67 x 22,5 mm 780 x 67 x 22,5 mm 880 x 67 x 22,5 mm |
| Inbouwdiepte horizontaal | 150 mm |
| Opbouwhoogte op Riolito | 154 mm |
| Omschrijving | lengte × hoogte × dieptegootlengte |
| Fundo Discreto, opzetelement | 900 × 154 × 80 mm300 mm |
| Fundo Discreto, opzetelement | 900 × 154 × 80 mm700 mm |
| Fundo Discreto, opzetelement | 1.000 × 154 × 80 mm800 mm |
| Fundo Discreto, opzetelement | 1.000 × 154 × 80 mm900 mm |
| Fundo Discreto, opzetelement | 1.200 × 154 × 80 mm1.100 mm |
![[Translate to Dutch:] Fundo Plano Linea](/fileadmin/_processed_/0/a/csm_teaser_Fundo_Plano_linea_1000x1000_475fba4278.webp)
![[Translate to Dutch:] Fundo Riolito Neo](/fileadmin/_processed_/0/3/csm_teaser_Fundo_riolito_neo_1000x1000_89d121bc34.webp)
![[Translate to Dutch:] Fundo Riolito](/fileadmin/_processed_/5/0/csm_teaser_Fundo_Riolito_1000x1000_2968810a5d.webp)
![[Translate to Dutch:] Fundo Rioligno](/fileadmin/_processed_/7/0/csm_teaser_Fundo_Rioligno_1000x1000_132a553234.webp)
![[Translate to Dutch:] Fundo Riofino](/fileadmin/_processed_/0/e/csm_teaaser_Fundo_Riofino_1000x1000_8e5f26647a.webp)
![[Translate to Dutch:] Punktabläufe](/fileadmin/_processed_/4/6/csm_teaser_Punktablaeufe_1000x1000_eff25aee5d.webp)
![[Translate to Dutch:] wedi 610](/fileadmin/_processed_/b/f/csm_teaser_wedi610_1000x1000_11437066ea.webp)
Downloads
Toepassing
- In particuliere woningen
- In openbare gebouwen en werkplaatsen
- In woningen zonder drempels (voorschriften m.b.t de minimale tegelgrootte in acht nemen bij het ontwerpen met rolstoelbelasting, zie technische eigenschappen)
- als bouwwerkafdichting in combinatie met tegels en plaatmaterialen van de belastingsklassen A0 en A (matig belaste vloeroppervlakken door niet drukkend water binnenshuis; direct belaste vloeroppervlakken in ruimten waarin zeer vaak of langdurig met proces- en reinigingswater wordt gewerkt).
De ondergrond moet een Fundo Riolito neo / Riolito / Plano Linea douchevloerelement zijn. Voor meer informatie over de verwerking verwijzen wij naar de montagehandleiding
