Informations produit
Les versions carrées et rectangulaires des receveurs de douche Fundo sont les formes classiques de cette série design. Ces différents modèles offrent beaucoup d’espace dans la douche.
Les receveurs de douche à carreler sont non seulement extrêmement pratiques et fiables, mais ils permettent également des possibilités d’aménagement entièrement nouvelles pour les salles d’eau et les salles de bains.
- Une sécurité garantie par une pente prédéfinie parfaitement régulière
- L'ensemble du système est 100% étanche
- Mise en œuvre simple et fiable - testée sur le terrain
Testé sur le terrain
Le premier système Fundo – une expertise de longue date et une qualité éprouvée
Fonctionnel
Accessoires adapté à chaque situation
Diversité.
La grande variété de modèles permet une adaptation maximale à chaque configuration de salle de bains.
Extensible
Revêtement Fundo Top assorties disponibles ainsi qu'une large sélection d'écoulement

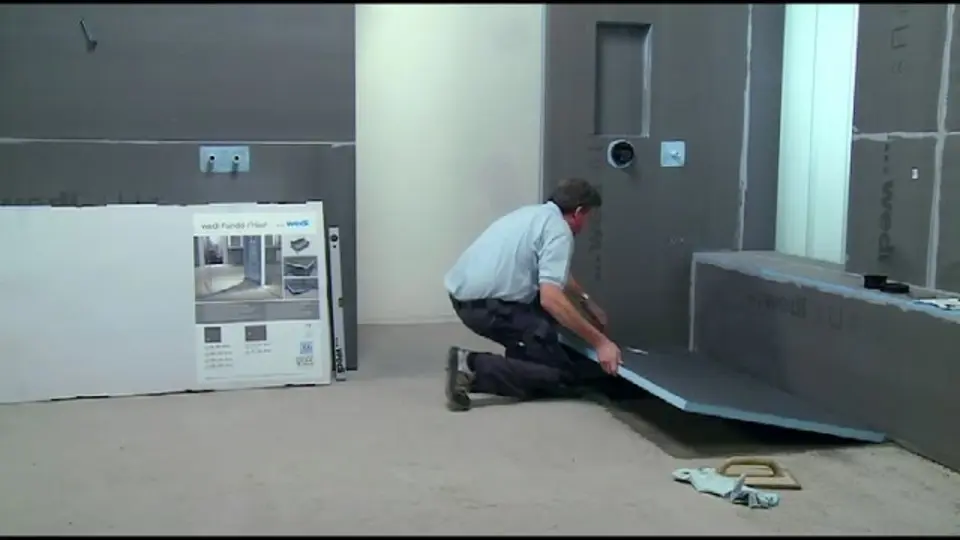

Monter le Fundo Primo sur la table
This content is provided by YouTube. By loading this content, you consent to the transfer of your data to YouTube / Google. You can find more information about this here:
Google Privacy.
Détails techniques
Les receveurs wedi Fundo peuvent être recoupés sur place, la forme de ces éléments doit cependant être conservée.
| Caractéristiques techniques Fundo | |
|---|---|
| Accessible en fauteuil roulant avec revêtement céramique dimensions minimum | 50 x 50 mm |
| Mosaïque de verre à partir de 3 mm, dimensions minimum | 20 x 20 mm |
| Hauteur minimum de pose en fonction de l’écoulement : | |
| Hauteur minimum de pose en fonction de l’écoulement : | |
| écoulement horizontal, DN 50 | 85 mm |
| écoulement horizontal Mini Max, DN 40 | 57 mm |
| Écoulement vertical | 142 mm |
| Pente intégrée (du bord extérieur du receveur au bord extérieur de l'écoulement) | 18 mm |
| Propriétés techniques, écoulement | |
|---|---|
| Cadre avec grille en inox livré dans les dimensions suivantes : | 115 x 115 mm | Ø 115 mm |
| Différents écoulements au choix : | |
| Écoulement Fundo Minimax, horizontal, DN 40 ABS, contrôlé selon DIN EN 1253 (numéro de contrôle P-4081-TLRP) | 0,5 l/s ; 30,0 l/min |
| Écoulement Fundo, horizontal, DN 50 ABS, à DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Écoulement Fundo, vertical, DN 50 PP, à DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Écoulement Fundo, vertical, DN 50 PP, à DIN EN 1253 avec coupe-feu | 1,10 l/s ; 66,0 l/min |
| Écoulement Fundo, vertical, DN 70 PP, à DIN EN 1253 | 1,0 l/s ; 60,0 l/min |
| Propriétés techniques de la mousse brute | |
|---|---|
| Noyau de mousse dure en polystyrène extrudé | XPS |
| Tension de compression durable (50 ans) ≤ Compression de 2 % EN 1606 | 0,08 N/mm² |
| Résistance à la pression pour une compression de 10 % selon EN 826 | 0,25 N/mm² |
| Conductivité thermique EN 13164 | 0,036 W/mK |
| Densité apparente EN 1602 | 32 kg/m³ |
| Limites de température | -50°C / +75°C |
| Comportement à la flamme EN 13501 | E |
| Étanchéité à l’eau testée | 1,5 bar |
Téléchargements
abP panneaux de construction et Fundo avec Ardex X77
abP panneaux de construction et Fundo avec Mapei
abP panneaux de construction et Fundo avec Mapei
abP panneaux de construction et Fundo avec Sakret
abP panneaux de construction et Fundo avec Schoenox
abP panneaux de construction et Fundo avec wedi 320
abP wedi 520
BBA Certificat UK pour wedi Fundo Douches de plain-pied
Brochures - La meilleure norme pour l’étanchéité
Feuille de requête de données - Fundo Primo
DIN CERTCO Fundo 1200x1200
DIN CERTCO Fundo 1500x1500
DOP Déclaration de performance - système d'étanchéité wedi - panneau de construction / Fundo
ETA Certificat
Écoulement Fundo vertical DN50
Écoulement Fundo vertical DN50, grille carrée - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Écoulement Fundo vertical DN50, grille ronde - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Écoulement Fundo vertical DN70
Écoulement Fundo vertical DN70, grille carrée - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Écoulement Fundo vertical DN70, grille ronde - Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Écoulement Fundo en un point avec coupe-feu DN50 - Fundo Primo, Borgo, Nautilo, Trollo
Panneau pré-penté wedi, Primo - 600x1200x40/46 mm
Panneau pré-penté wedi, Primo - 600x1200x46/52 mm
Fundo Primo receveur de douche, carré, écoulement excentré, 1000x1000 mm
Fundo Primo receveur de douche, carré, écoulement excentré, 1200x1200 mm
Fundo Primo receveur de douche, carré, écoulement excentré, 1500x1500 mm
Fundo Primo receveur de douche, carré, écoulement excentré, 900x900 mm
Fundo Primo receveur de douche, carré, écoulement centré, 1000x1000 mm
Fundo Primo receveur de douche, carré, écoulement centré, 1200x1200 mm
Fundo Primo receveur de douche, carré, écoulement centré, 1500x1500 mm
Fundo Primo receveur de douche, carré, écoulement centré, 900x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement excentré, 1200x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement excentré, 1400x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement excentré, 1600x1000 mm
Fundo Primo receveur de douche, rectangulaire, écoulement excentré, 1600x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement excentré, 1800x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1200x1000 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1200x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1400x1000 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1400x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1500x1000 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1500x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 1800x900 mm
Fundo Primo receveur de douche, rectangulaire, écoulement centré, 750x900 mm
Fundo Top pour receveur Fundo Primo 1200x900, rectangulaire, centraal, Carbon noir
Fundo Top pour Fundo Primo, Fundo Ligno Plus, 1200x1200, carré, écoulement centré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1200x900, rectangulaire, écoulement excentré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1200x900, rectangulaire, écoulement excentré, Concrete gris
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1200x900, rectangulaire, écoulement excentré, Pure blanc
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1400x900, rectangulaire, écoulement excentré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1600x1000, rectangulaire, écoulement excentré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1600x1000, rectangulaire, écoulement excentré, Concrete gris
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1600x1000, rectangulaire, écoulement excentré, Pure blanc
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1800x900, rectangulaire, écoulement excentré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1800x900, rectangulaire, écoulement excentré, Concrete gris
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 1800x900, rectangulaire, écoulement excentré, Pure blanc
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 900x900, carré, écoulement centré, Carbon noir
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 900x900, carré, écoulement centré, Concrete gris
Fundo Top pour receveur Fundo Primo, Fundo Ligno Plus, 900x900, carré, écoulement centré, Pure blanc
Fundo Top pour receveur Fundo Primo, Ligno Plus, 1200x900, rectangulaire, écoulement excentré, Stone gris
Fundo Top pour receveur Fundo Primo, Ligno Plus, 1600x1000, rectangulaire, écoulement excentré, Stone gris
Fundo Top pour receveur Fundo Primo, Ligno Plus, 1800x900, rectangulaire, écoulement excentré, Stone gris
Fundo Top pour receveur Fundo Primo, Ligno Plus, 900x900, carré, écoulement centré, Stone gris
Fundo Top habillage des chants, pour receveurs Fundo Primo, Plano, Riolito Neo, Carbon noir
Fundo Top habillage des chants, pour receveurs Fundo Primo, Plano, Riolito Neo, Stone gris
Instructions de montage Fundo Primo DN50/70 écoulement, coupe-feu, vertical carré, nonverbal
Instructions de montage Receveurs de douche Fundo non verbal (Primo, Borgo, Nautilo, Trollo)
Instructions de montage Fundo Top Primo, Ligno Plus, Plano, Integro non verbal
Certificat - GEV EMICODE pour wedi 610 Colle polymère
Certificat reglement-COV
Certificat - Agrément Technique Européen ETA-13/0385
Certificat - Avis Technique 13/10-1085 - wedi Fundo Primo
Certificat - Document Technique d’Application - Habillage de mur wedi
Instructions de nettoyage Fundo Primo nonverbal
Contrôle tBU Fundo
Fiche technique - Receveurs de douche Fundo (Primo, Borgo, Trollo)
Certificat ISO 50.001 - Système de management de l’énergie (valable de 2022 à 2025)
Certificat ISO 9001:2015
Utilisation
- Construction de logements privés
- Bâtiments publics et lieux de travail selon la norme DIN 18040 partie 1
- Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, vor les propriétés techniques)
- Pour l'étanchéité de la construction en association avec des revêtements de carrelages et de plaques de classe de contrainte A0 (surfaces de sol modérément sollicitées par de l'eau exempte de pression en intérieur ; surfaces de sol directement sollicitées en intérieur).
Pose et utilisation
Bien concevoir les douches à l'italienne – Systèmes wedi FundoVous trouverez ici un aperçu clair de l'utilisation des systèmes de douche à l'italienne de la série wedi Fundo. Le contenu présente des solutions adaptées à différents supports, diverses variantes de drainage ainsi que la mise en œuvre d'exigences particulières dans les salles de bains accessibles aux personnes à mobilité réduite.
Vous trouverez ici toutes les informations relatives au montage, à la mise en œuvre et aux domaines d'application adaptés :
