Produktinformation

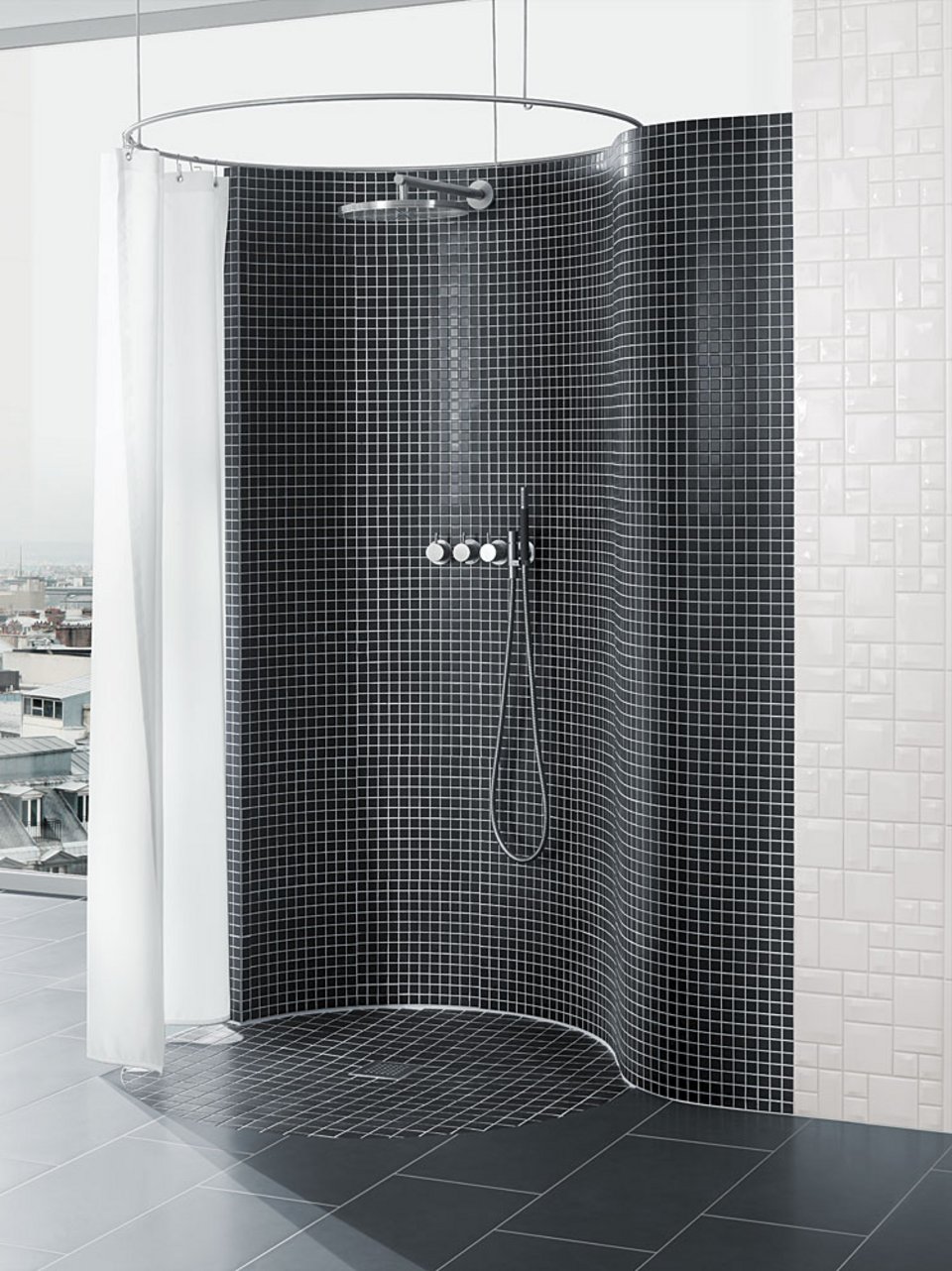

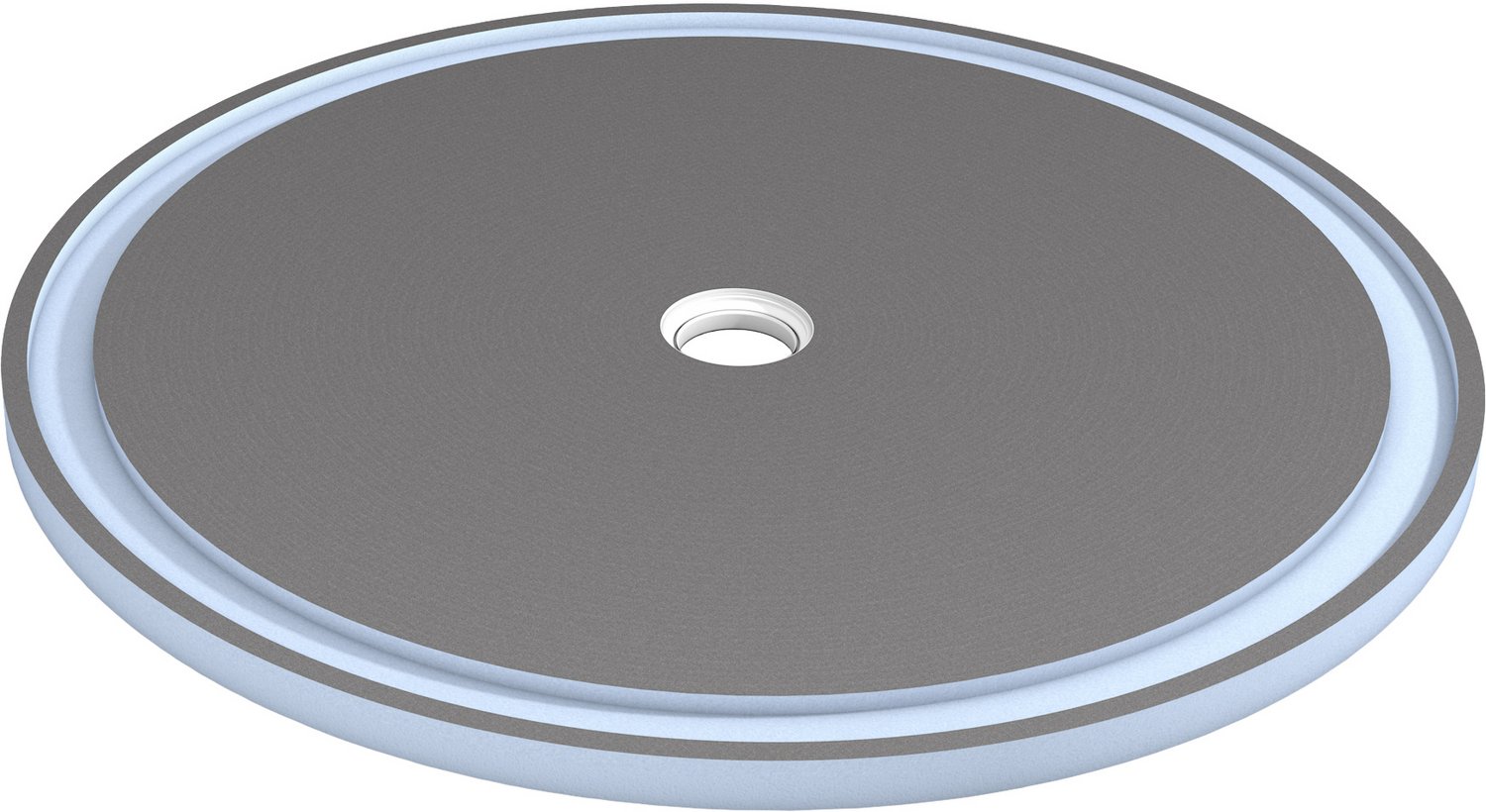

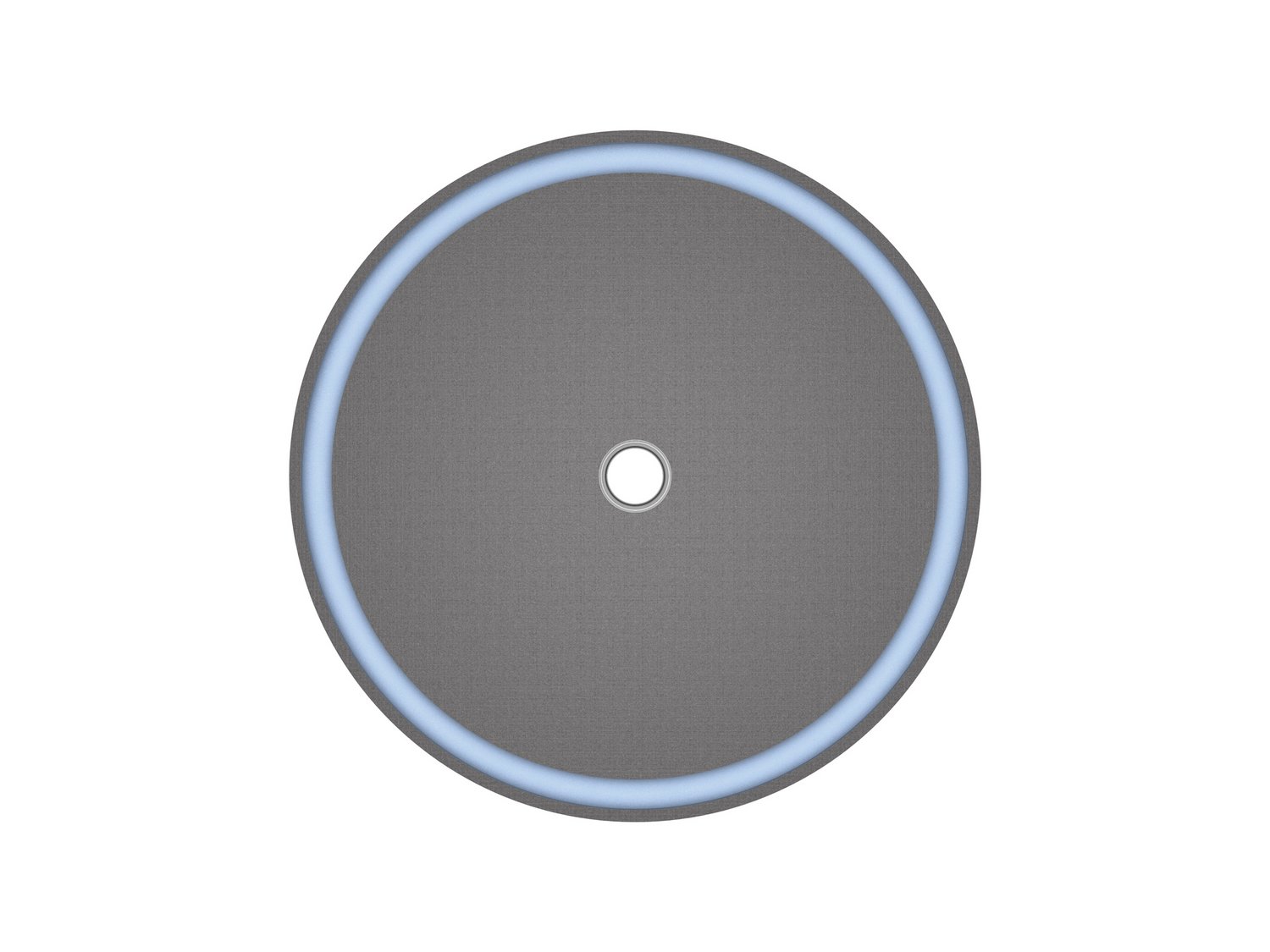

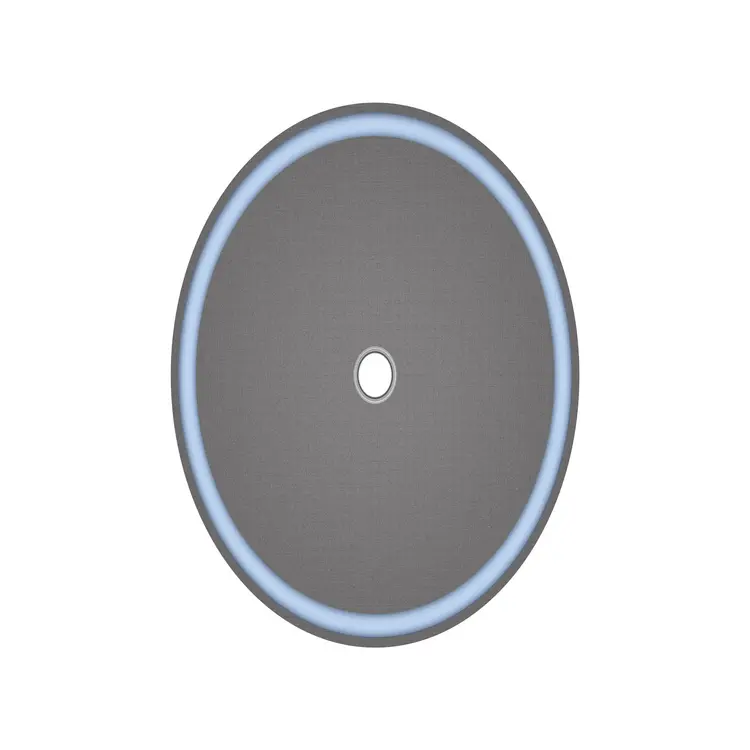

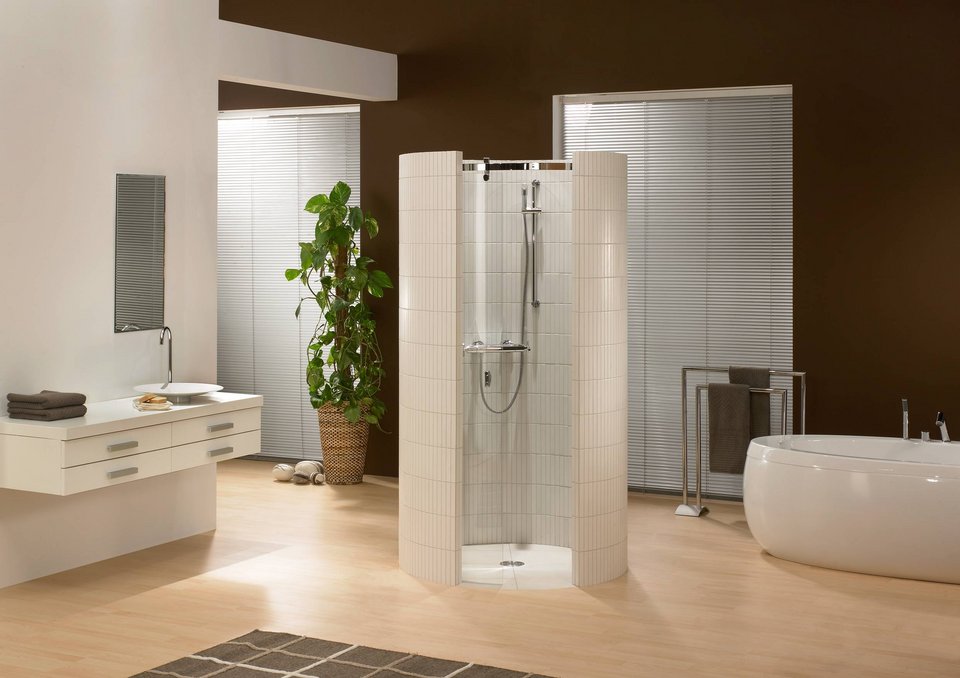

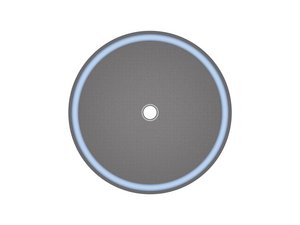

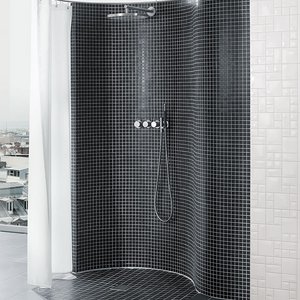

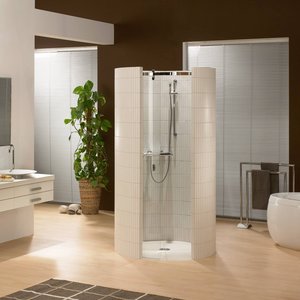

Das runde Fundo Trollo Bodenelement zeigt, wie man sich rundherum wohlfühlt. Diese Form macht aus Normalduschen Erlebnisoasen – für die mit einem Durchmesser von nur ca. einem Meter auch in kleineren Bädern genügend Platz ist.
Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.
- Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
- Gesamtsystem ist zu 100 % wasserdicht
- Einfache und sichere Verarbeitung – von Praktikern getestet
Designdusche Fundo Trollo aufbauen
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.
Technische Details
wedi Fundo Duschelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. wedi Fundo Duschelemente können nur mit den wedi Fundo Abläufen kombiniert werden.
| Technische Eigenschaften Fundo Trollo | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Standardhöhe eines Fundo Element [Achtung: bei Sonder-Fundos oder Elementlängen ab 1.800 mm kann die Elementhöhe abweichen] | 40 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: | |
| waagerechter Ablauf, DN 50 | 85 mm |
| waagerechter Ablauf Mini Max, DN 40 | 57 mm |
| senkrechter Ablauf, DN 50 | 142 mm |
| Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung) | 18 mm |
| Technische Eigenschaften Ablauf | |
|---|---|
| Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar: | 115 × 115 mm | Ø 115 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: | |
| Fundo Ablauf Mini Max, waagerecht, DN 40 ABS, in Anlehnung DIN EN 1253 geprüft (abP Prüfnummer P-4081-TLRP) | 0,5 l/s ; 30,0 l/min |
| Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 mit Feuerstopp | 1,10 l/s ; 66,0 l/min |
| Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 1253 | 0,80 l/s ; 48,0 l/min |
Downloads
abP Bauplatte und Fundo mit Ardex 8+9 Dichtmasse
abP Bauplatte und Fundo mit Ardex S7 Plus
abP Bauplatte und Fundo mit Ardex X77
abP Bauplatte und Fundo mit Mapei
abP Bauplatte und Fundo mit PCI
abP Bauplatte und Fundo mit Sakret
abP Bauplatte und Fundo mit Schoenox
abP Bauplatte und Fundo mit wedi 320
abP Duschplatzsystem Fundo Primo MiniMax
abP wedi 520
BBA Prüfung UK für Fundo Duschelemente
Broschüre - Die neuen Normen zur Abdichtung
Broschüre - Fundo Overview
Broschüre - Inspiration Bad für Endverbraucher
Broschüre - wedi Systemwelt
DOP Leistungserklärung - wedi Abdichtungssystem Bauplatte / Fundo
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
ETA Prüfzeugnis
Flyer Fundo Duschsysteme
Flyer wedi 610 - Kleben und abdichten
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf senkrecht DN50
Fundo Ablauf senkrecht DN50 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70
Fundo Ablauf senkrecht DN70 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Primo, Borgo, Nautilo, Trollo
Fundo Trollo Duschelement, rund, Ablauf zentral
Fundo Trollo komplett
Fundo Trollo libero komplett
Fundo Trollo libero Wandelemente
Fundo Trollo Wandelemente
Herstellererklärung für wedi Produkte auf XPS Basis (EU-Chemikalienverordnung REACH)
Informationen zu maximalen Fliesengrößen für runde wedi Elemente
Montageanleitung Ablauf Fundo Primo DN50/70 senkrecht eckig mit Feuerstopp nonverbal
Montageanleitung Fundo Duschelemente nonverbal (Primo, Borgo, Nautilo, Trollo)
Montageanleitung Fundo Nautilo/Trollo nonverbal
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Prüfzeugnis Fundo Ablauf Feuerstopp - Allgemeine Bauartgenehmigung
Prüfzeugnis VOC-Verordnung
Recycling-Zertifikat Belland Vision 2020/2021 (Transportverpackungen)
Recycling-Zertifikat Belland Vision 2023 (Verpackungen)
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
tBU Fundo Prüfung
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Technisches Datenblatt Fundo Nautilo
Zertifikat ISO 50.001 - Energiemanagement (2022-2025)
Zertifikat ISO 9001:2015
Anwendung
- Im privaten Wohnungsbau
- In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden).
Montage & Anwendung
Bodengleiche Duschen richtig planen- wedi Fundo SystemeHier erhalten Sie einen übersichtlichen Einblick in die Anwendung der bodengleichen Duschsysteme der wedi Fundo Serie. Die Inhalte zeigen Lösungen für unterschiedliche Untergründe, vielfältige Entwässerungsvarianten sowie die Umsetzung besonderer Anforderungen im barrierefreien Bad.
Alle Informationen zur Montage, Verarbeitung und den passenden Anwendungsbereichen finden Sie hier:
