Bodengleiche Duschsysteme

Das wedi Fundo RioLigno Bodenelement wurde speziell für den Einsatz in Alt- und Neubauten mit Holzbalkendecken entwickelt. Bei der hier dargestellten integrierten Ausführung erfolgt die Abdichtung zur angrenzenden Holzkonstruktion mit dem wedi Fundo Dichtset und Subliner Dry & Flex.

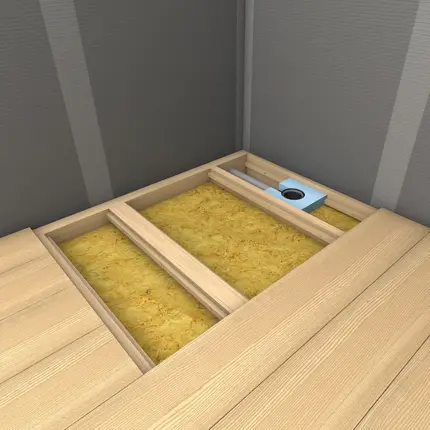

Die Holzbalkenlage im Format der Fundo RioLigno ausschneiden und das darunter liegende Dämmmaterial entfernen.

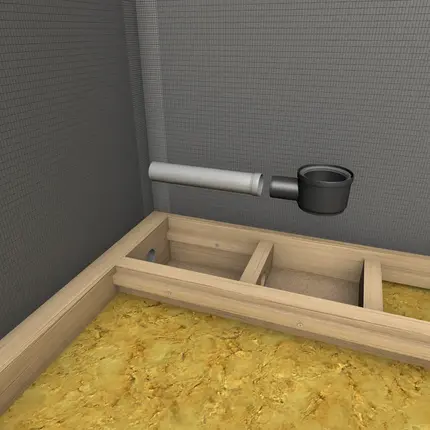

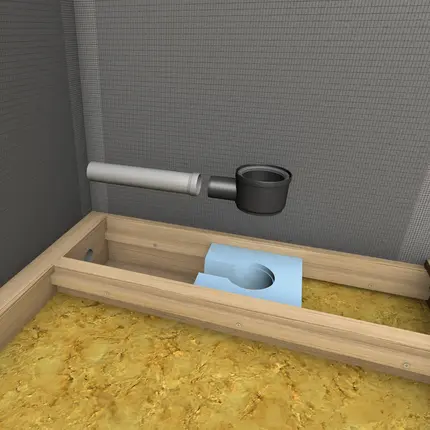

Anschließend eine Aufnahme für das Fundo RioLigno-Element herstellen. Dazu werden Holzleisten an die vorhandene Balkenkonstruktion geschraubt.

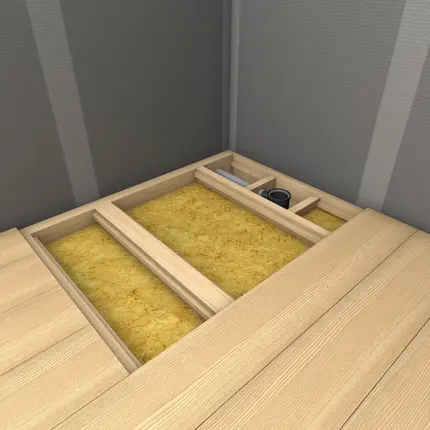

Im Bereich des Ablauftopfes eine Schalung bauen (35 x 35 cm).

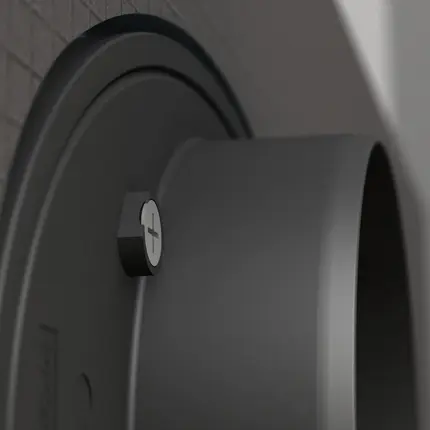

Nun den Ablauftopf anschließen und den Bautenschutzdeckel aufsetzen.

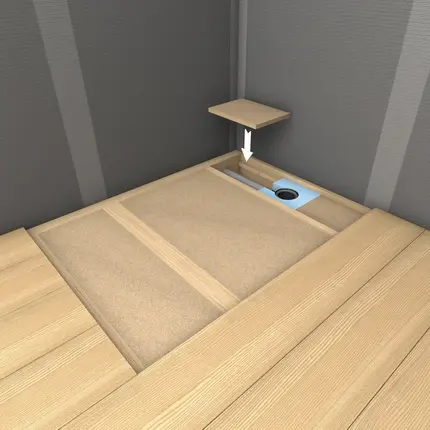

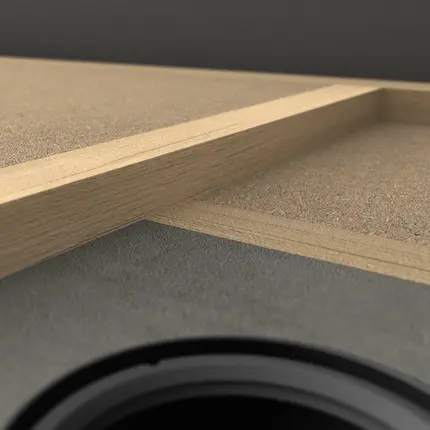

Mit Holzbrettern, die auf die Leisten geschraubt werden, wird die Aufnahme für das RioLigno-Element geschaffen.

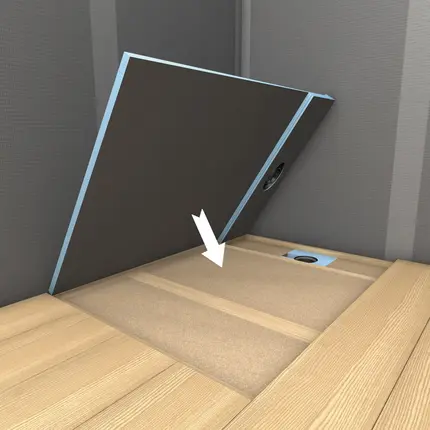

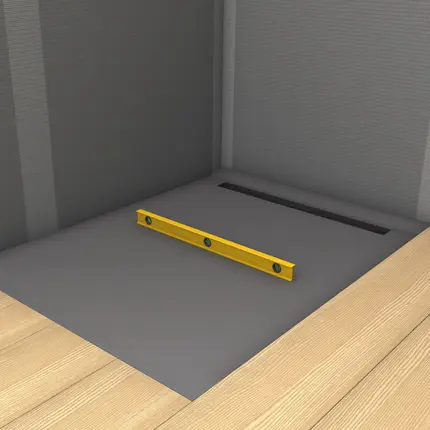

Ablauflage des wedi Fundo RioLigno-Elements kontrollieren und ggf. Ablauflage anpassen.

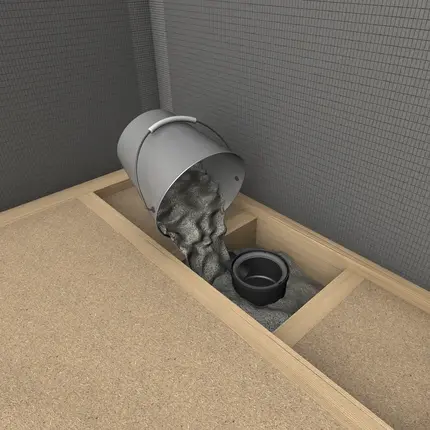

Verfüllen der Aussparung mit erdfeuchtem Estrich.

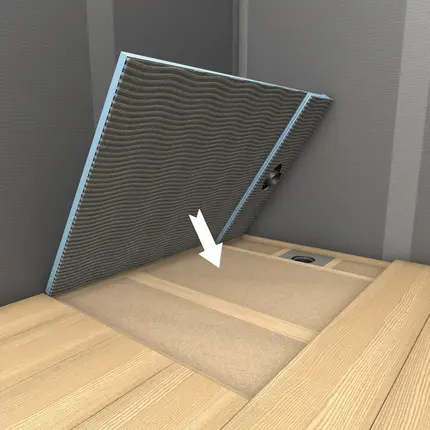

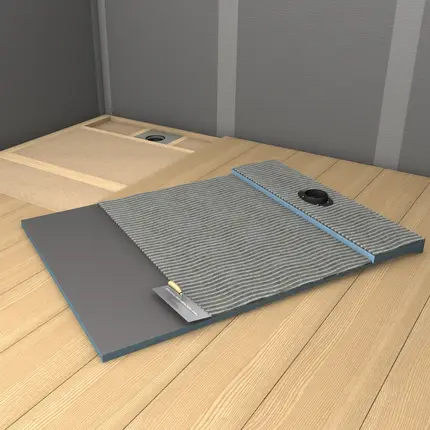

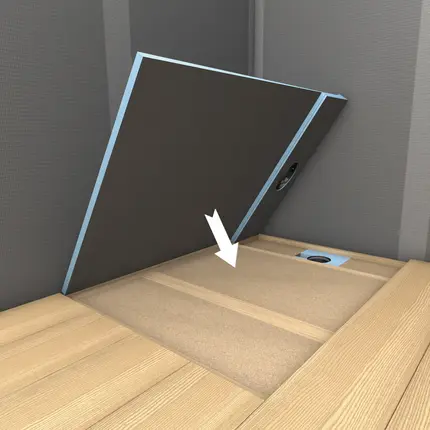

Vollflächiges Auftragen von wedi 320 Fliesenkleber auf der Unterseite des Duschelementes.

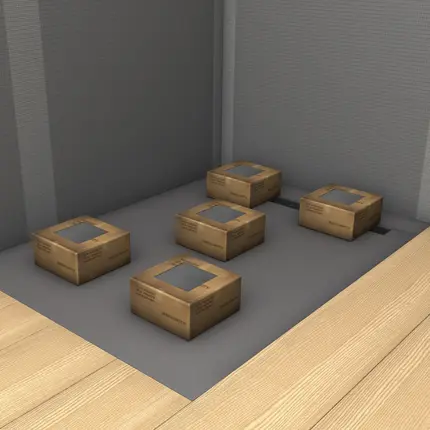

Für 12 Stunden das Element beschweren.

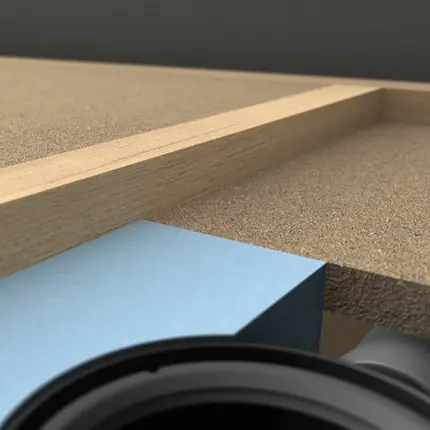

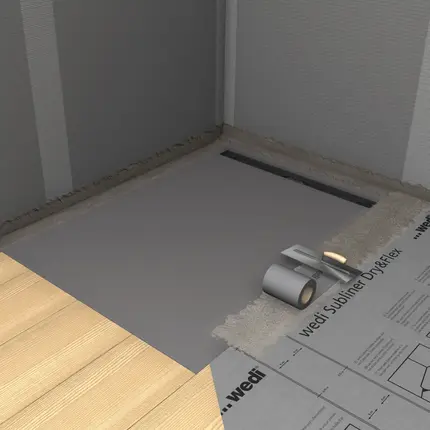

Die Stöße und Übergange zum Holzboden mit dem wedi Fundo Dichtset abdichten. Empfehlung: Der komplette Holzbodenbereich sollte mit wedi Dry & Flex abgedichtet werden.

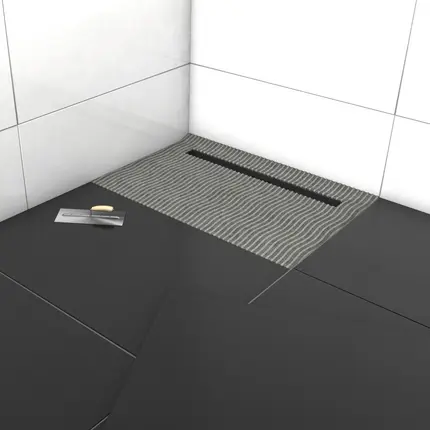

Element verfliesen.

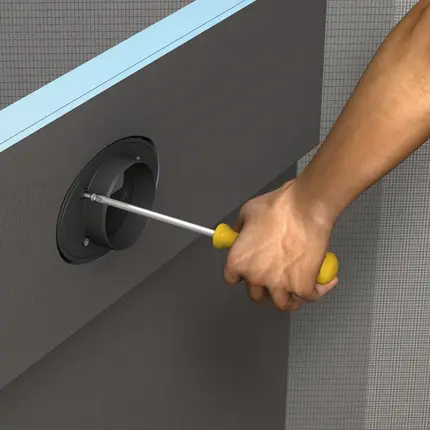

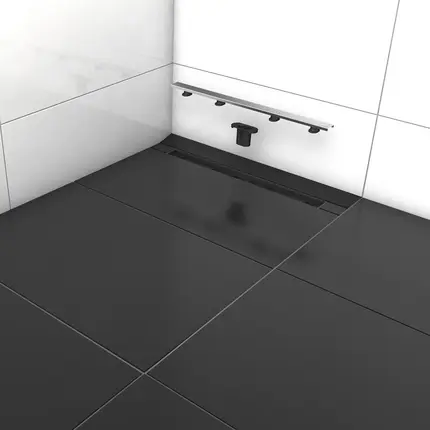

Duscheinsatz, Geruchsverschluss und Ablaufabdeckung einsetzen. Eine Reinigung des Siphons ist jederzeit möglich.

Alternative mit Fundo Ablauf-Unterbauelement

Alternativ kann auch das wedi Fundo Ablauf-Unterbauelement verwendet werden.

Fundo Unterbauelement einsetzen.

Mit Holzbrettern, die auf die Leisten geschraubt werden, wird die Aufnahme für das RioLigno-Element geschaffen.

Fundo Rioligno
Ablauf waagerecht
für Linienentwässerung
Fundo Rinnenablauf-Unterbauelement

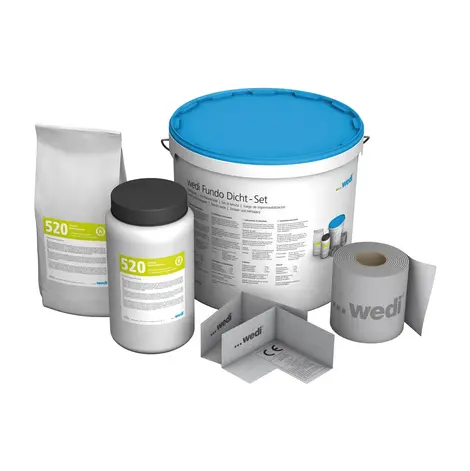

Fundo Dicht-Set
Subliner Dry und Flex
wedi Tools Dichtband, Dichtecken und Dichtmanschetten

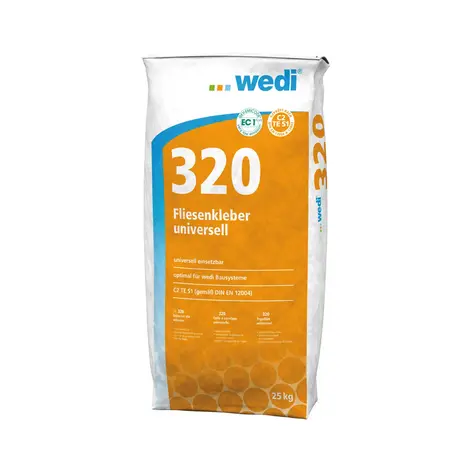

wedi 320 Fliesenkleber
