Bodengleiche Duschelemente: Fundo Rinnenablauf optimiert

Rinnenentwässerung auf zementären Untergründen (Waagerechter Ablauf)

Bodengleiche Duschsysteme

Fundo Riofino, Fundo Riolito und Fundo Riolito neo von wedi sind bodengleiche Duschelemente mit Rinnenablauf. Sie lassen das Duschwasser in einer schmalen Linie abfließen. Dabei ist die Linienentwässerung bei den Riolito-Ausführungen seitlich platziert, während sie bei der Riofino-Version mittig zum Einsatz kommt. Das jeweils dafür notwendige Gefälle ist in den Bodenelementen bereits eingearbeitet. Die unten erläuterten Montageschritte, dargestellt am Beispiel Riolito neo, sind für alle Rinnenabläufe anwendbar.

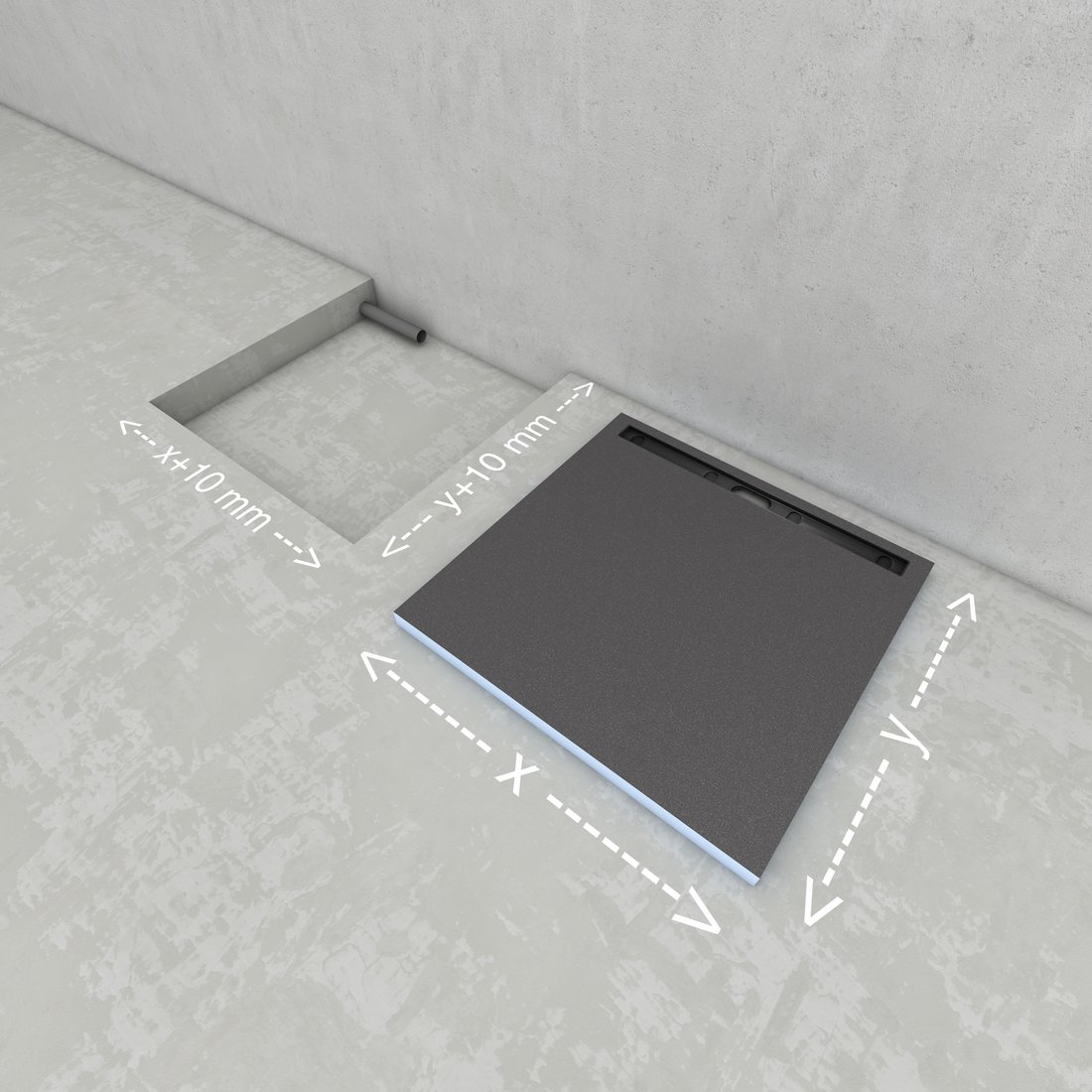

Aussparung im bestehenden oder neuen Estrich vornehmen.

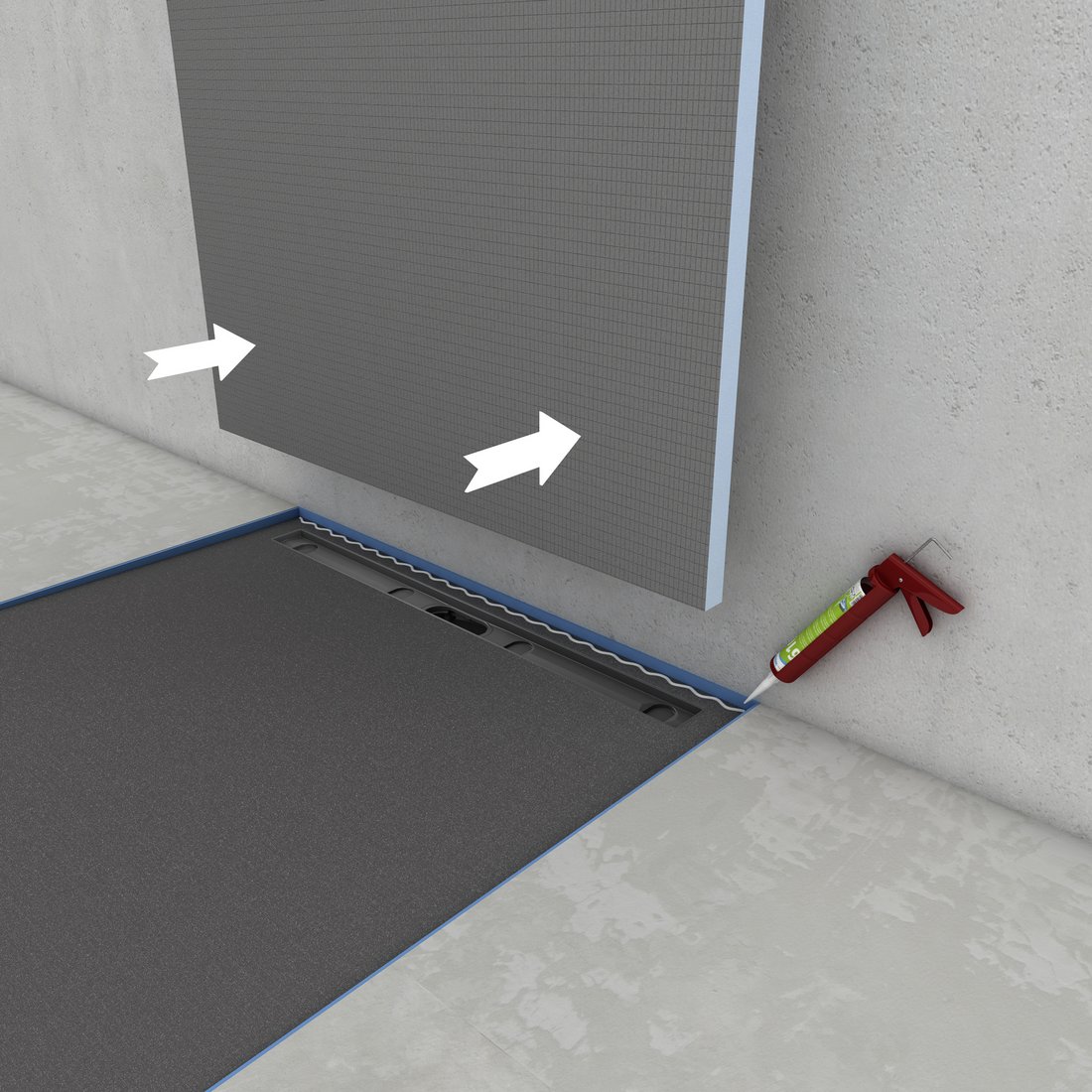

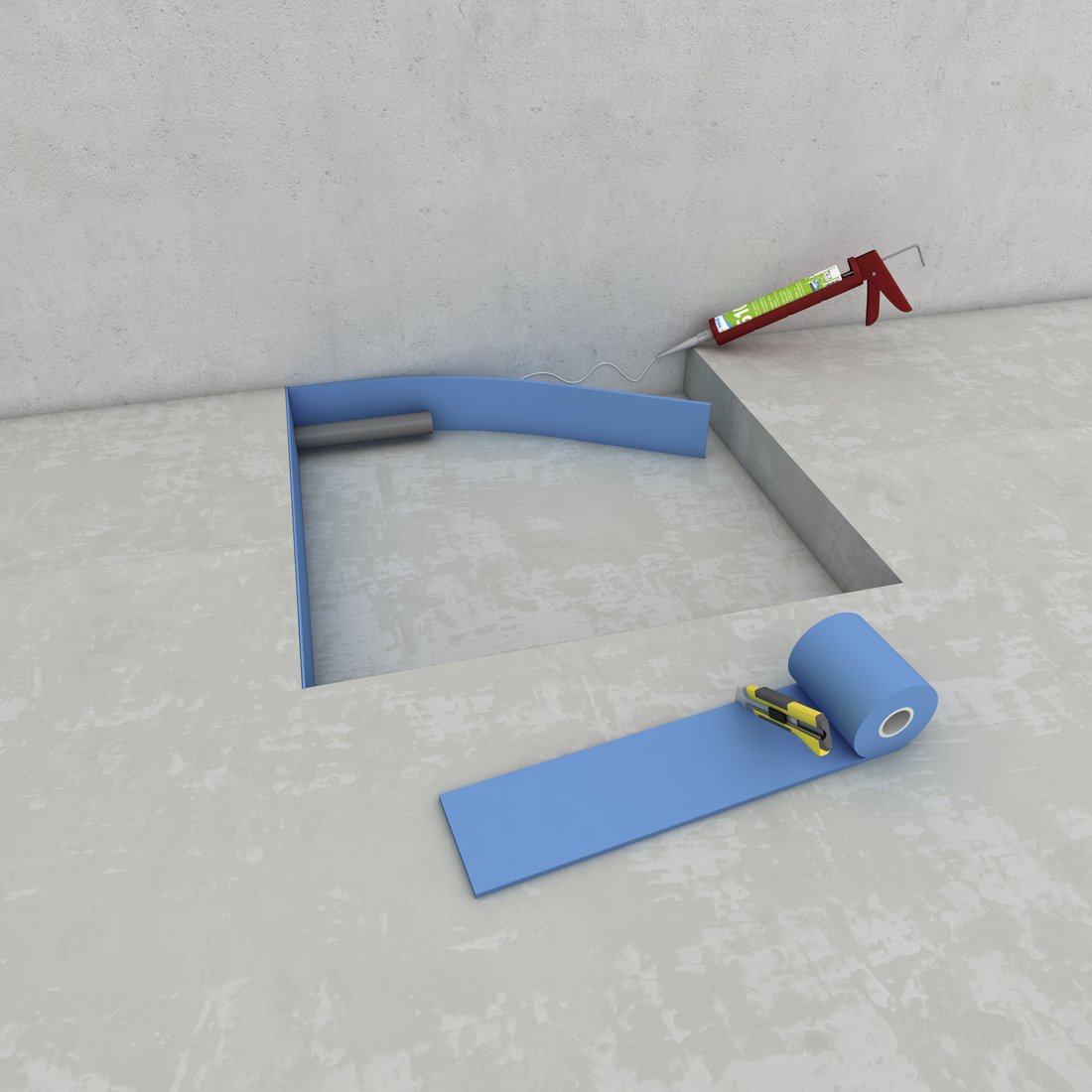

Bei Bedarf Randdämmstreifen wedi 610 Kleb- und Dichtstoff mit anbringen.

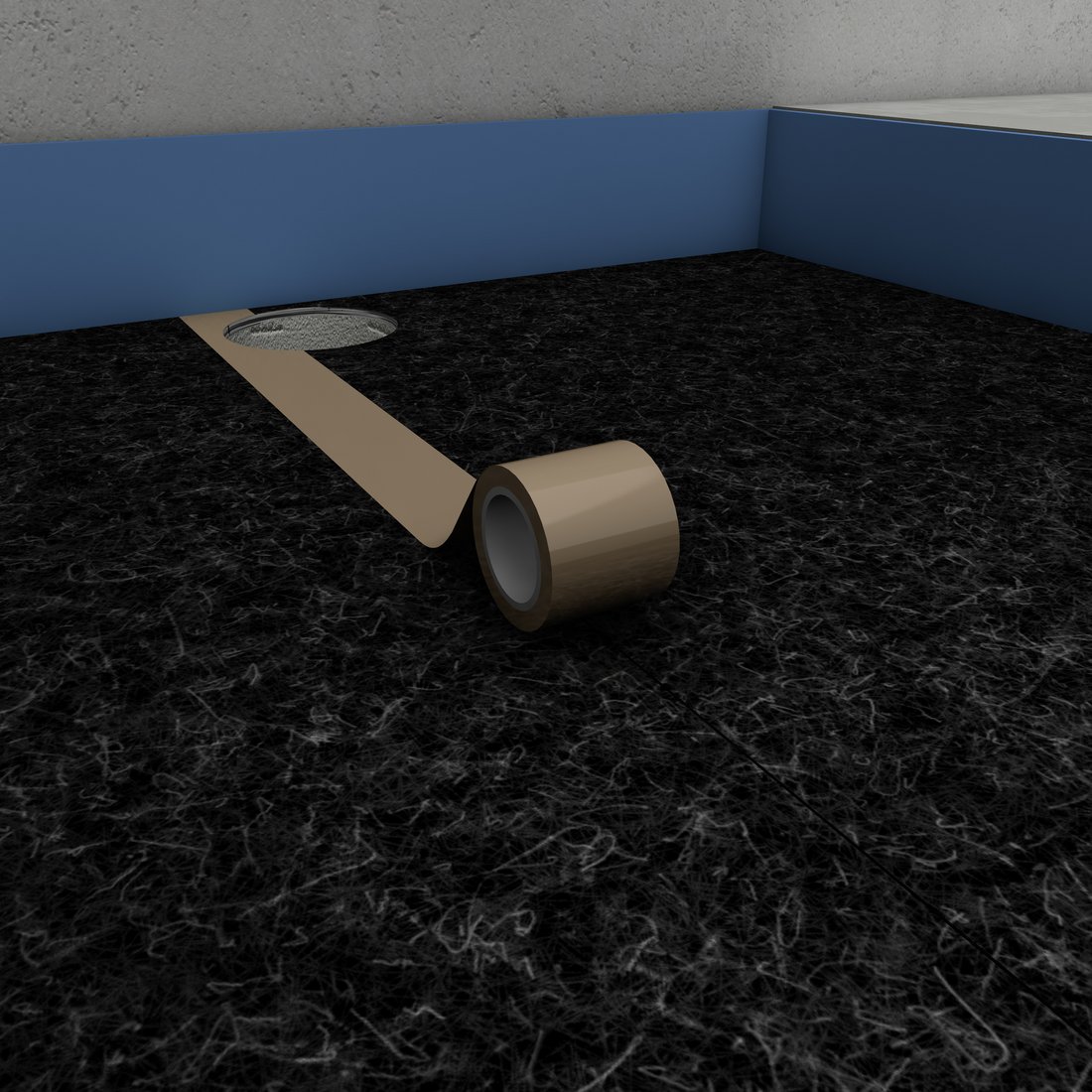

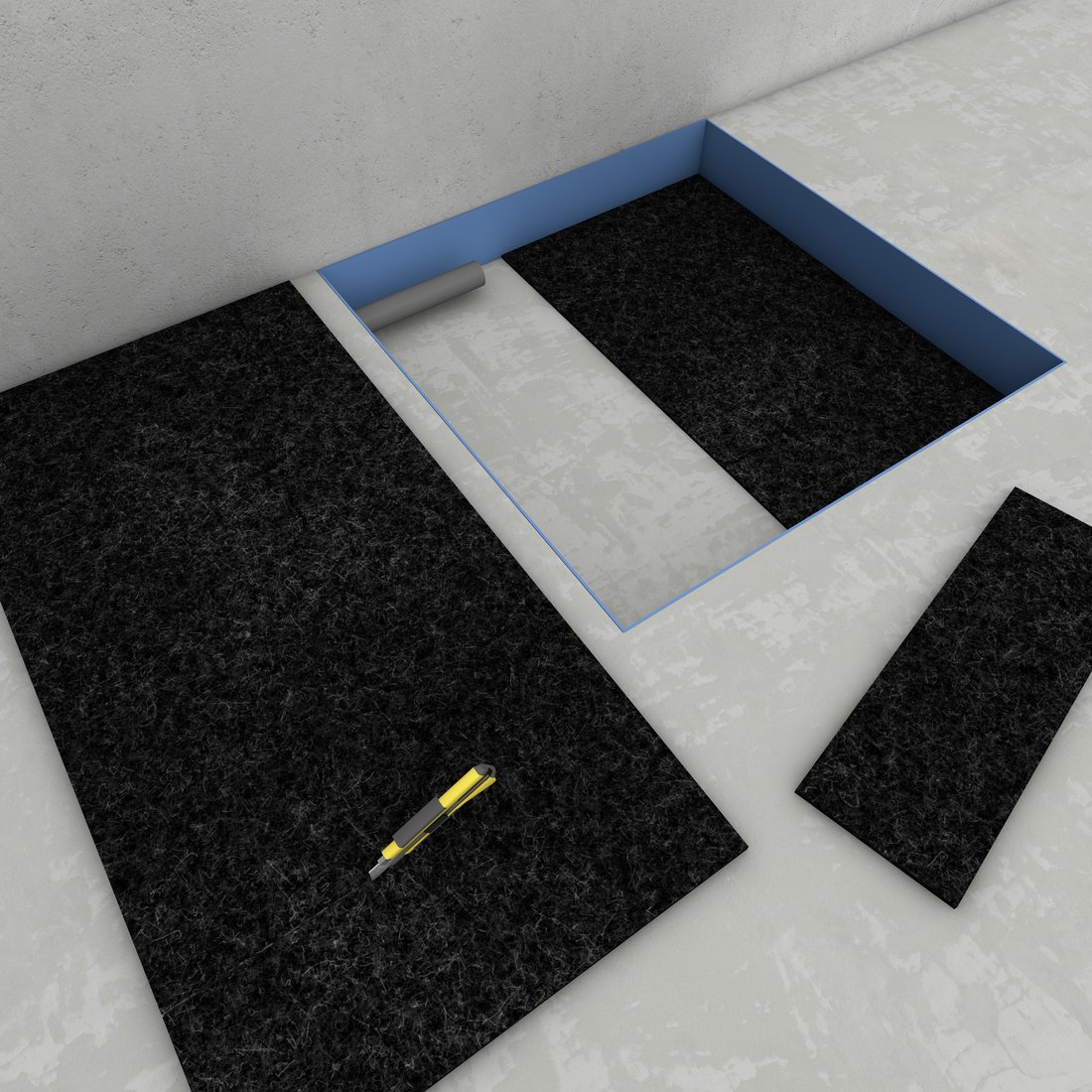

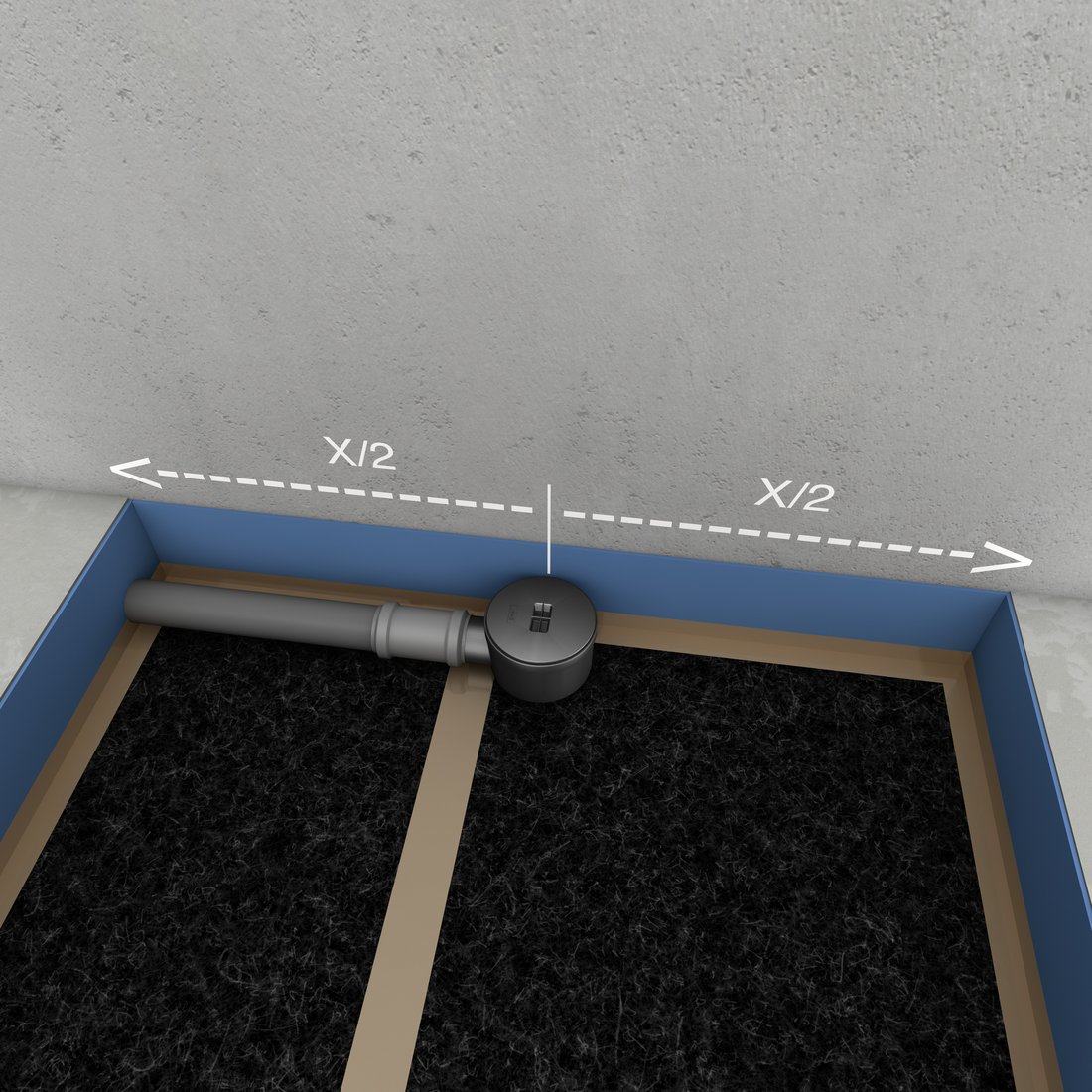

Wenn ein Schallschutz erforderlich ist kann Nonstep Plan zugeschnitten und verlegt werden.

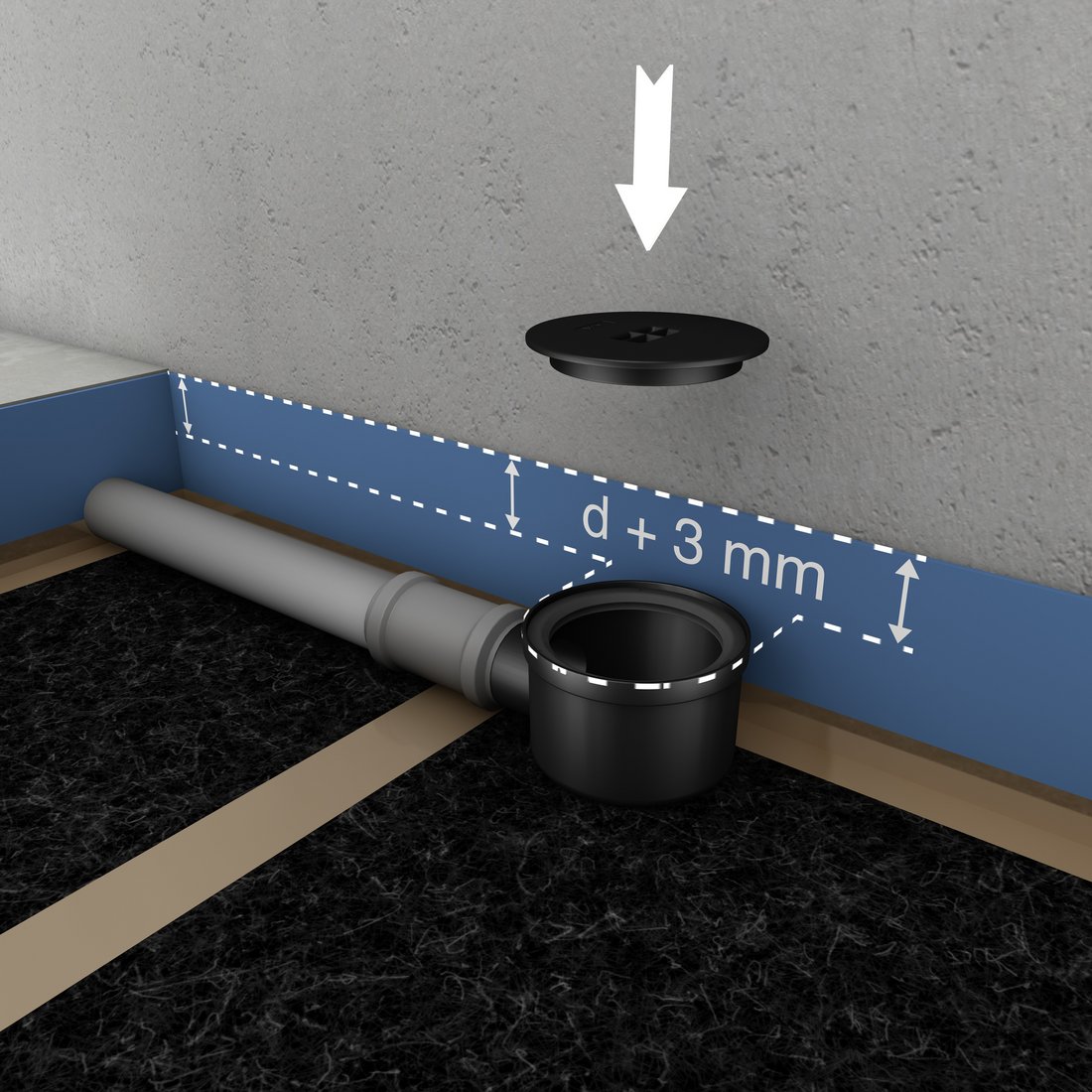

Für den bodengleichen Einbau die notwendige Differenz zwischen Oberkante Ablaufflansch und Oberkante Aussparung beachten.

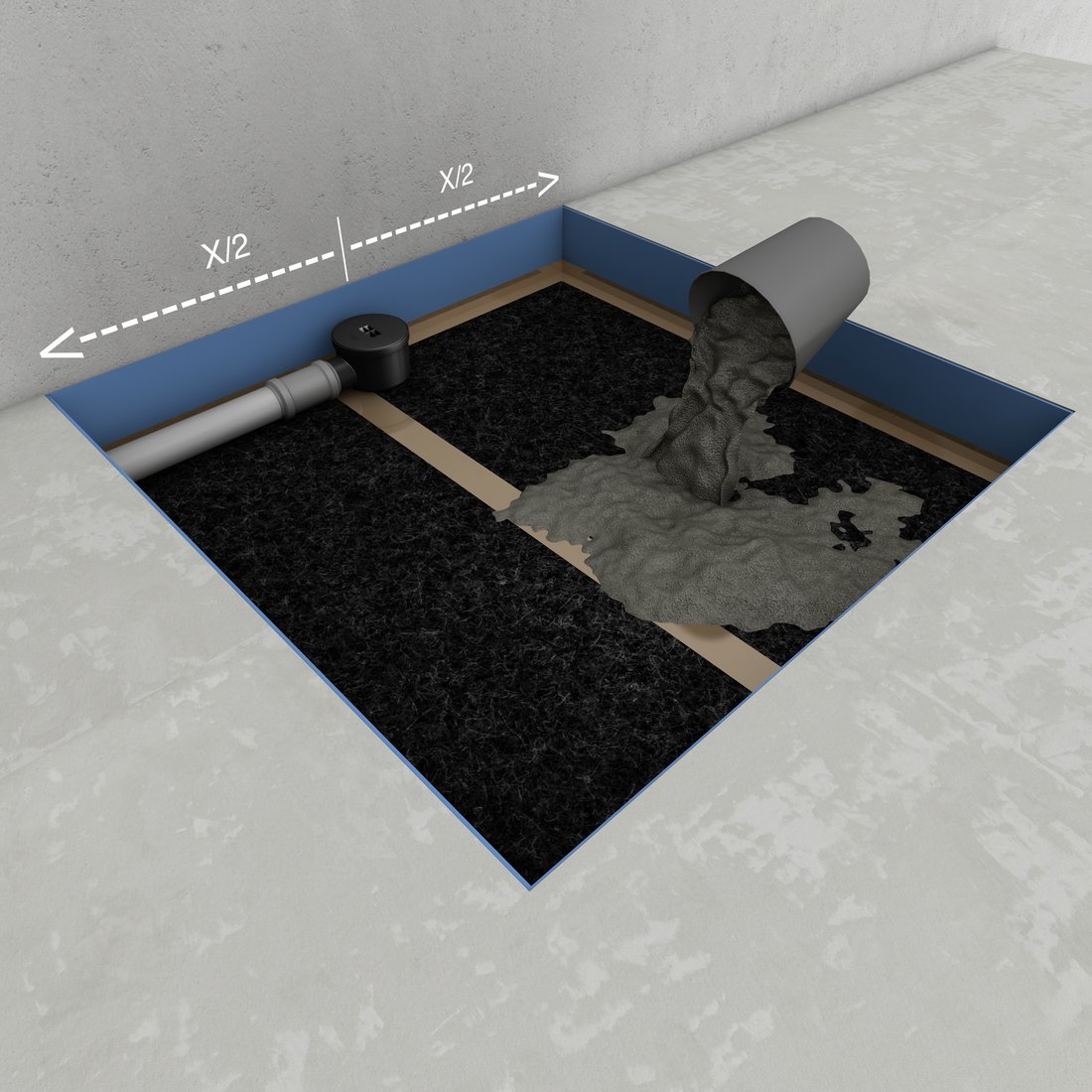

Verfüllen der Aussparung mit einer gebundenen Ausgleichsschüttung oder erdfeuchtem Estrich.

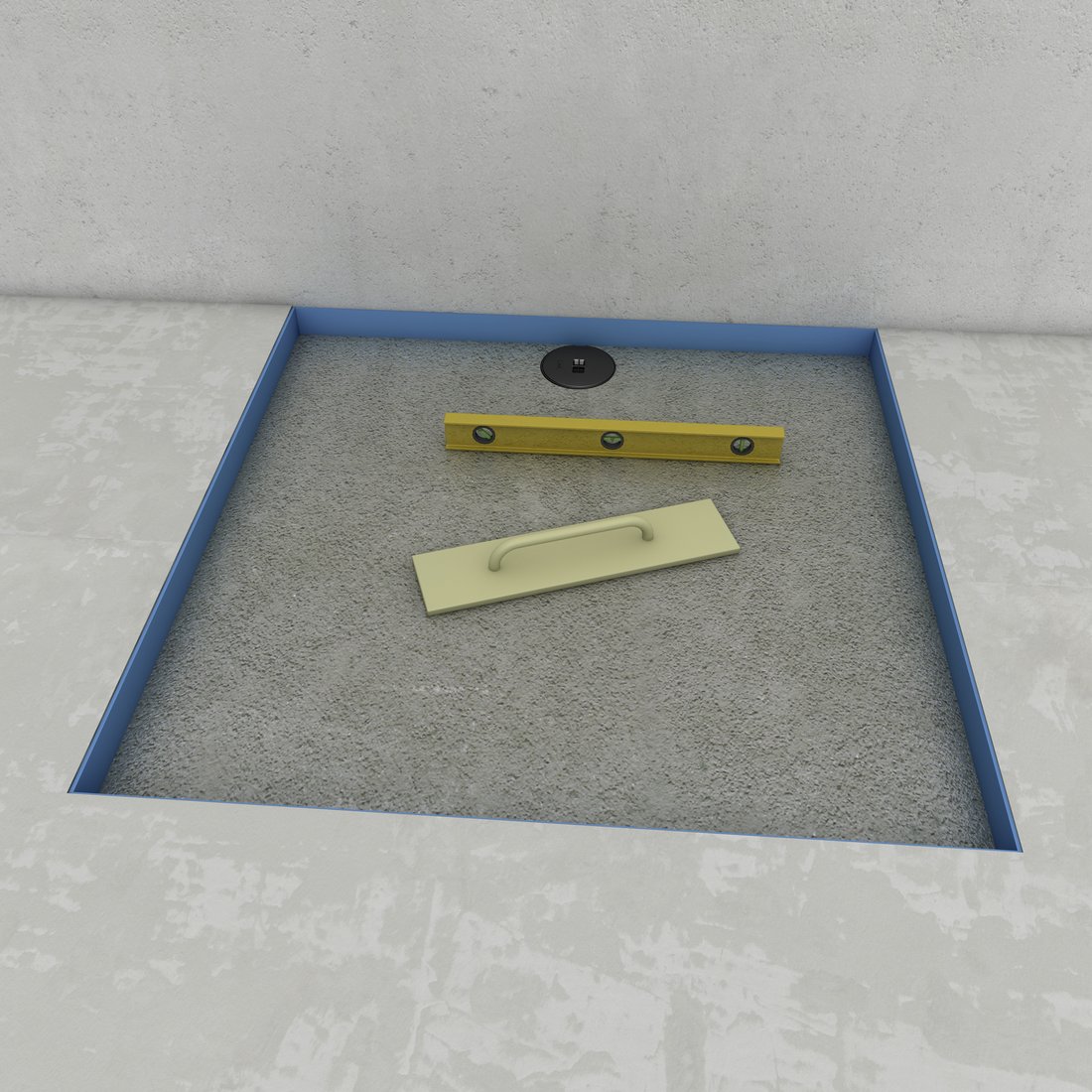

Ordentlich verdichten und auf entsprechender Höhe glatt ziehen.

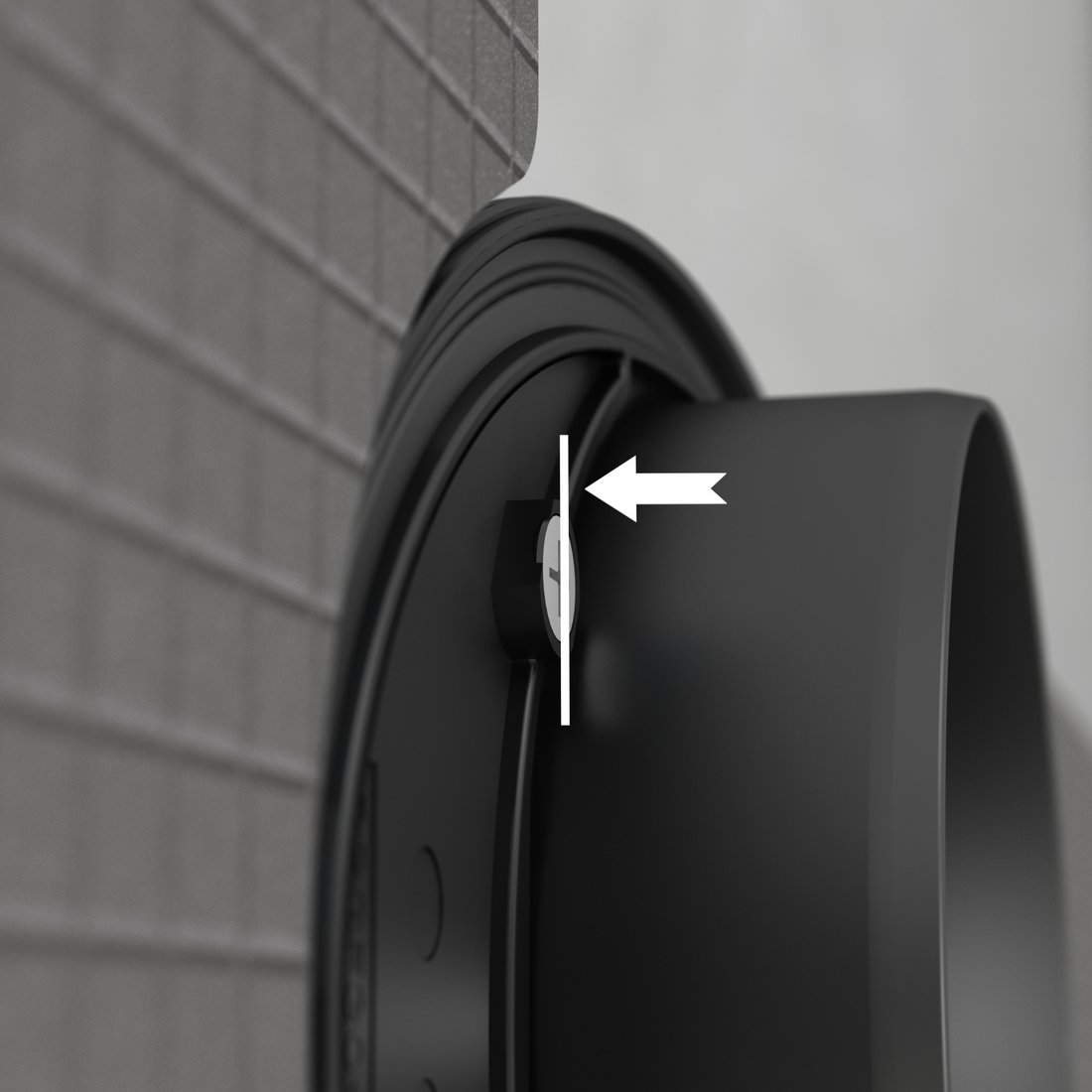

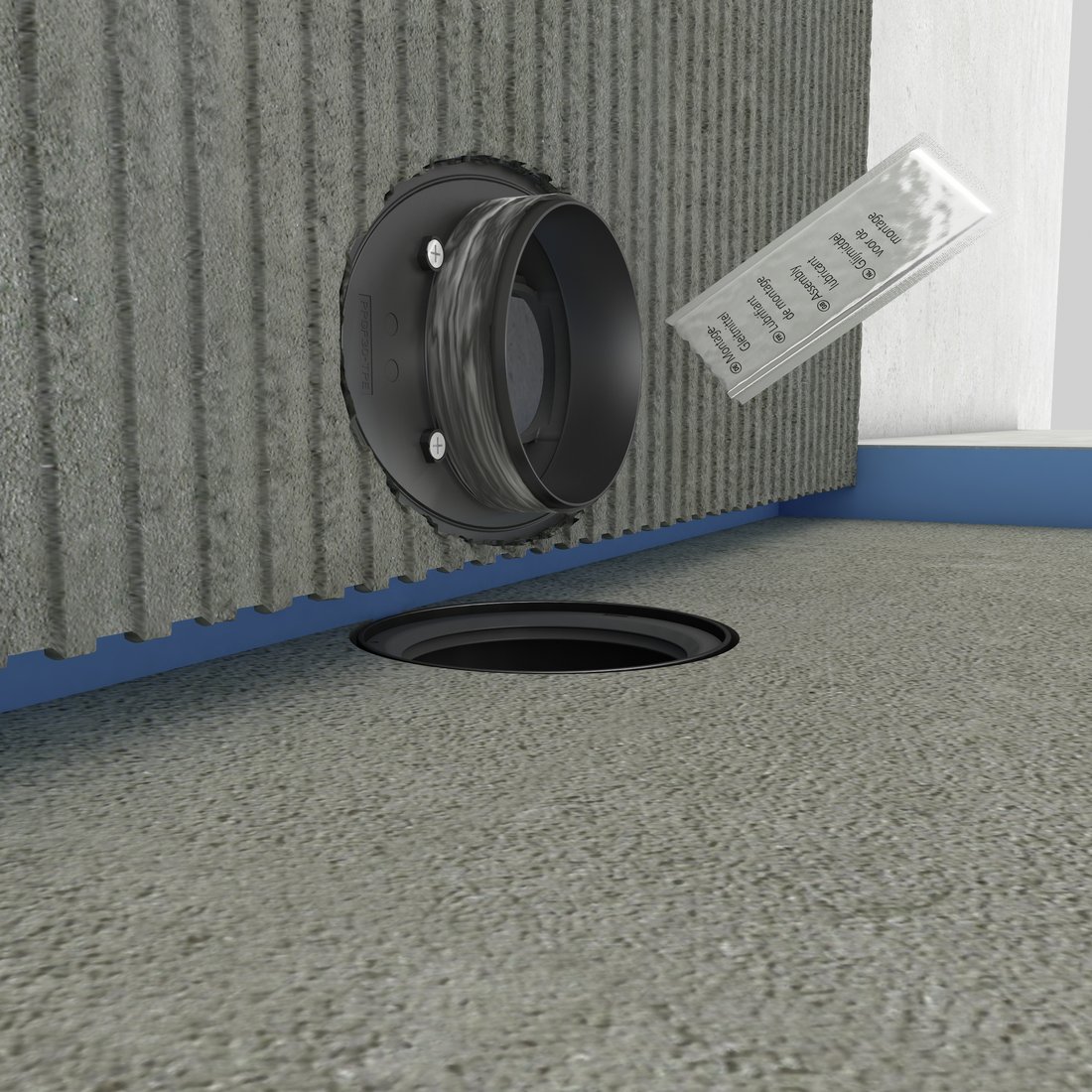

Anschrauben des Ablaufstutzen mit 4 Schrauben auf der Fundo-Rückseite. Die Schrauben müssen handfest angezogen werden.

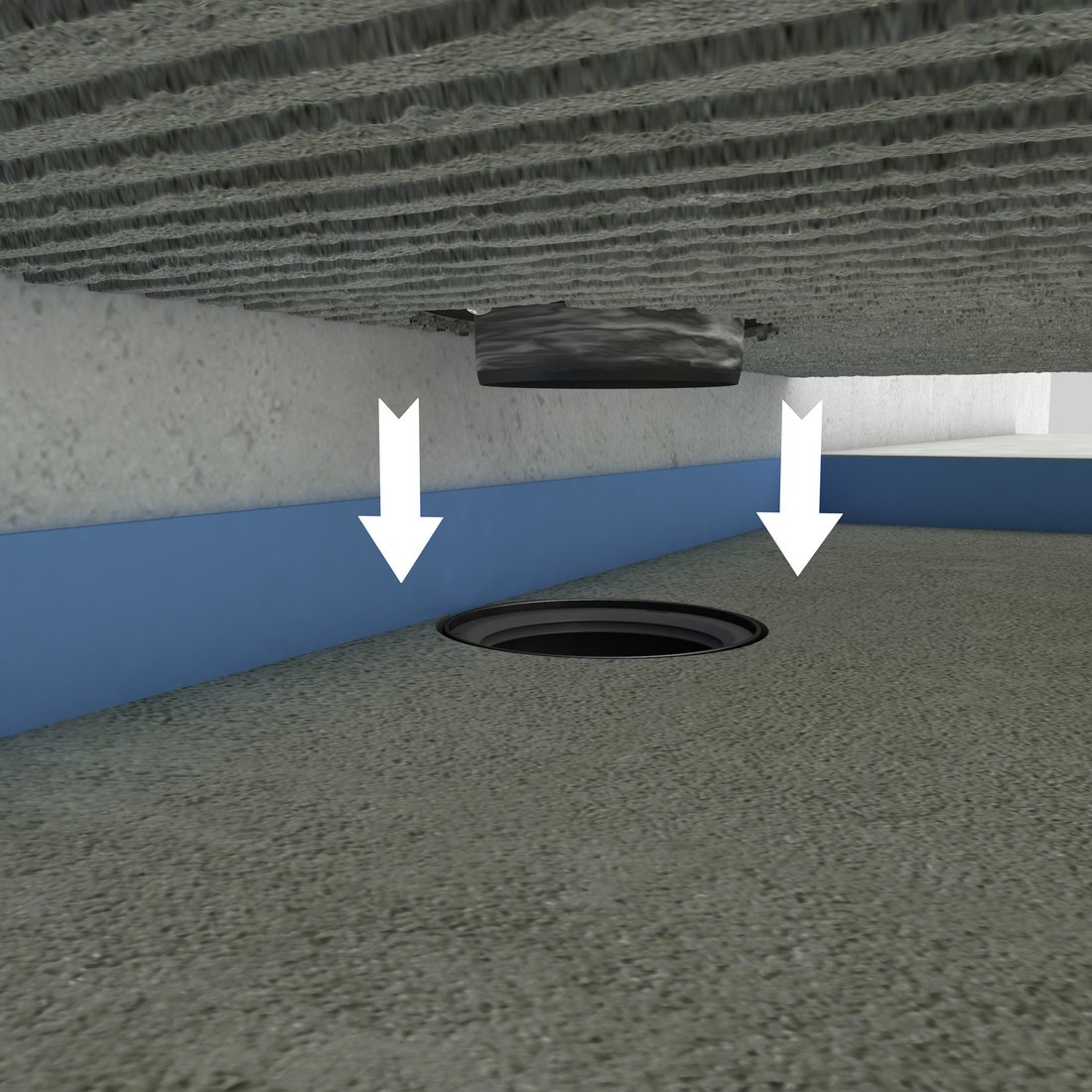

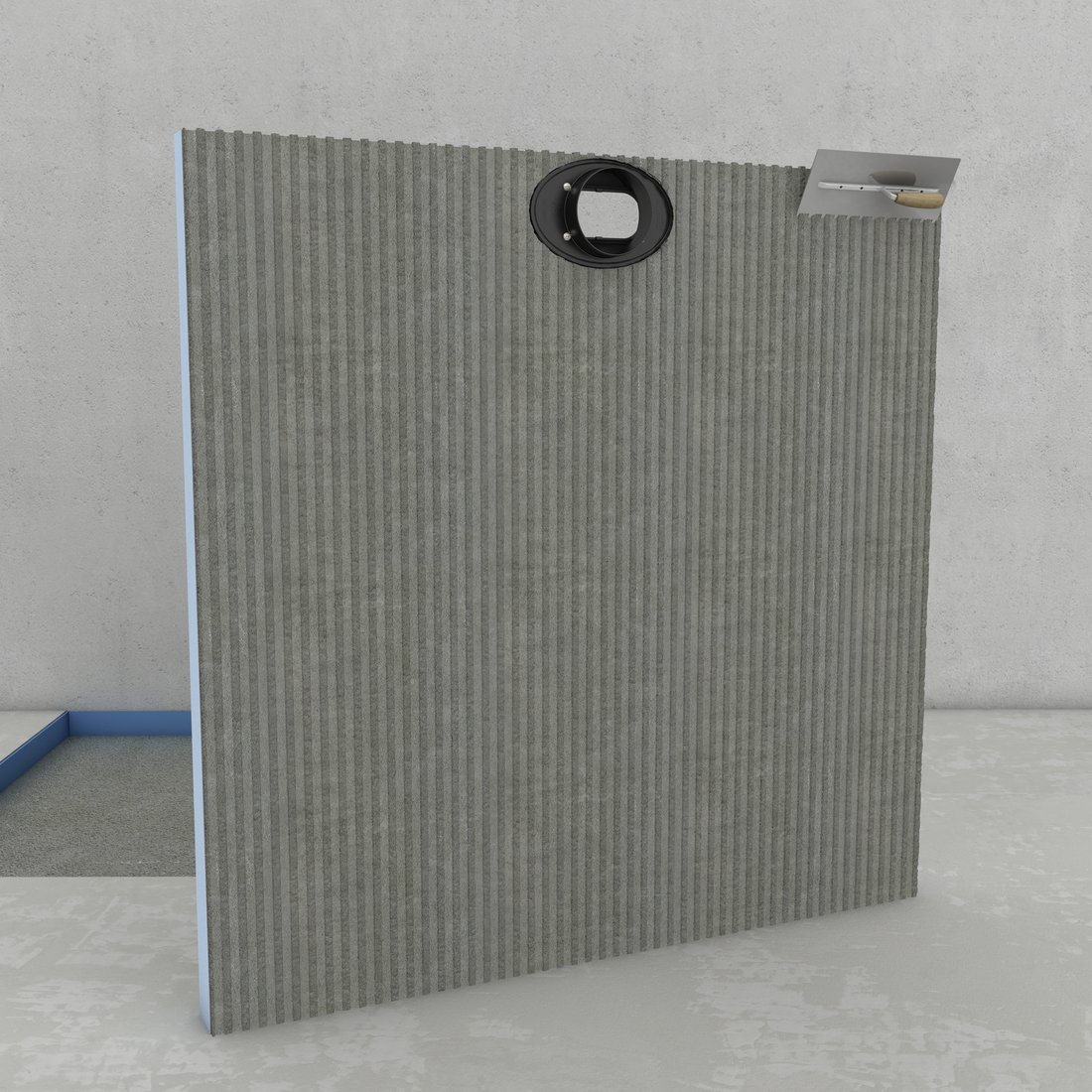

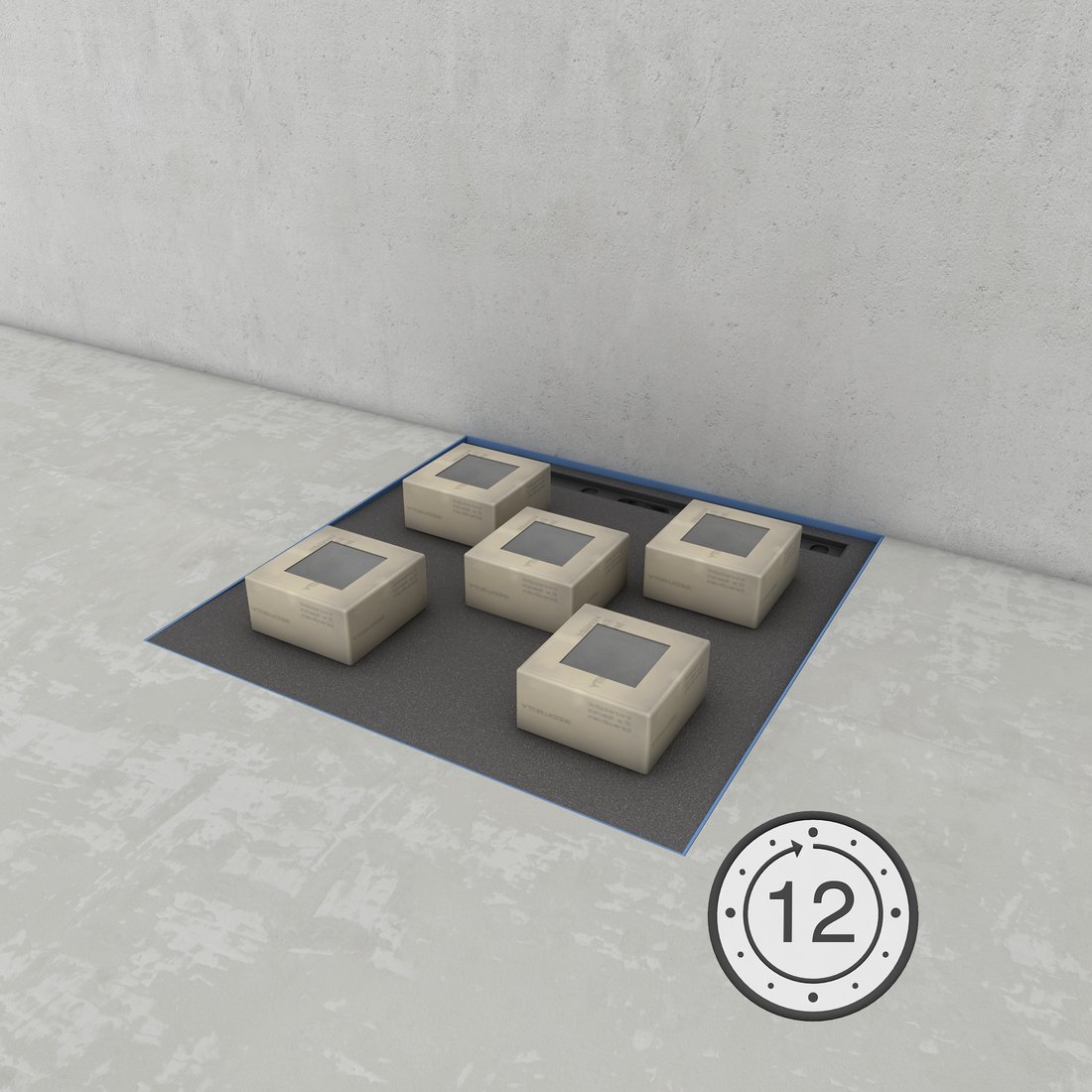

Die Unterseite der Fundo Riolito vollflächig mit wedi 320 Fliesenkleber versehen und auf den Unterbau kleben.

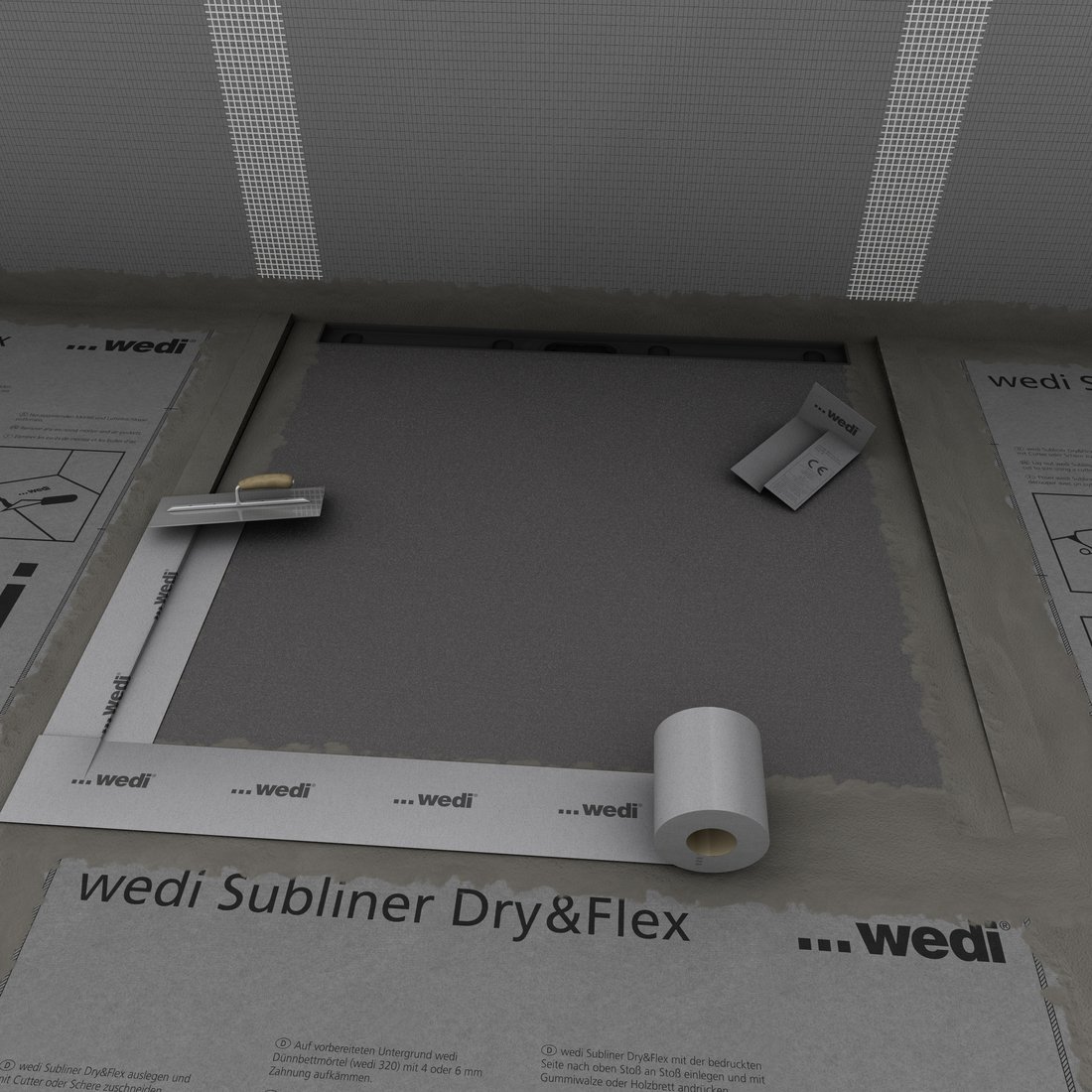

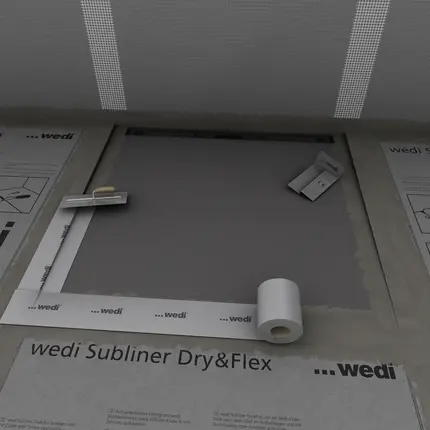

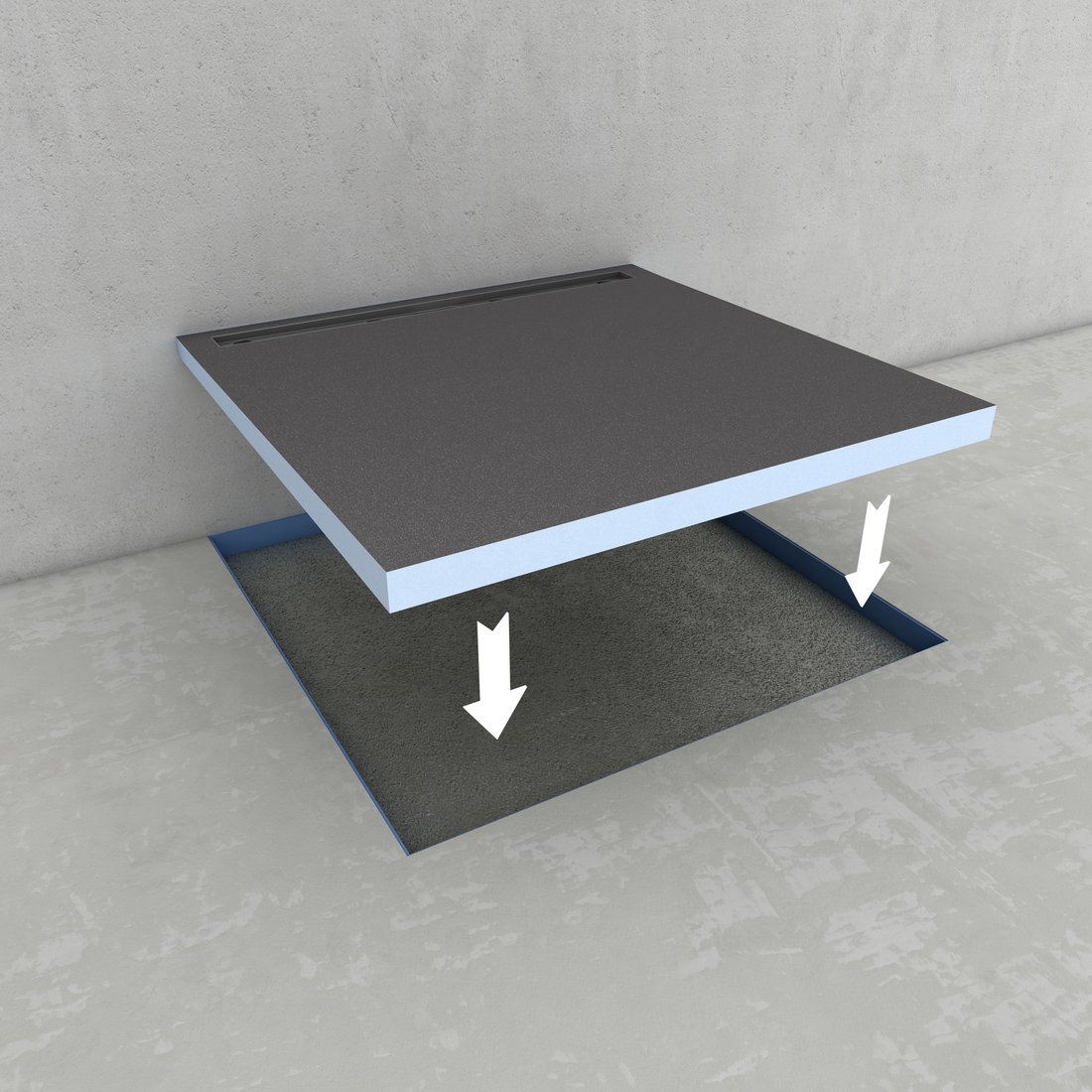

Duschelement einsetzen und die Stöße umlaufend mittels Fundo Dicht-Set abdichten. Im Anschluß erfolgt der Einbau von wedi Fundo Riolito Profil.

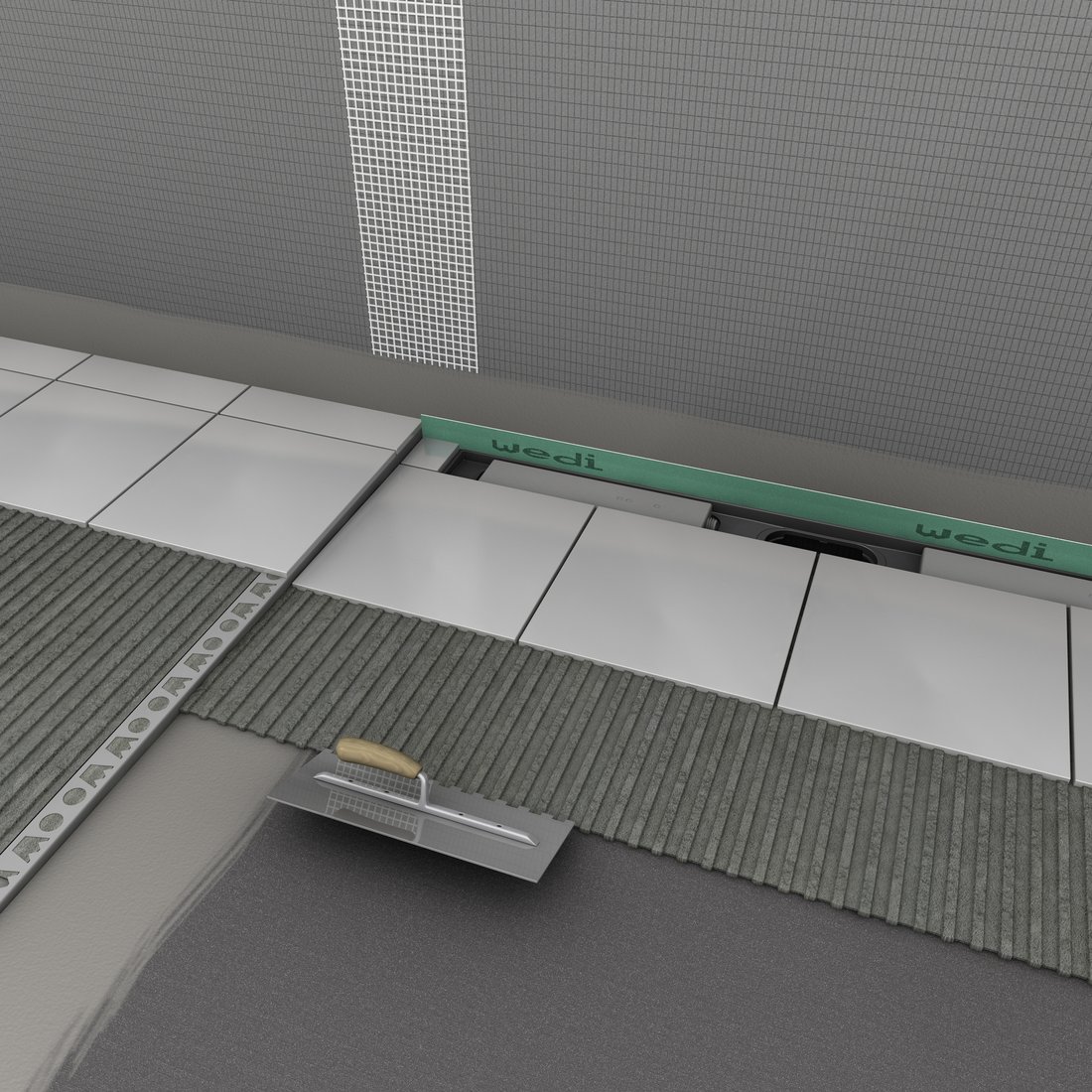

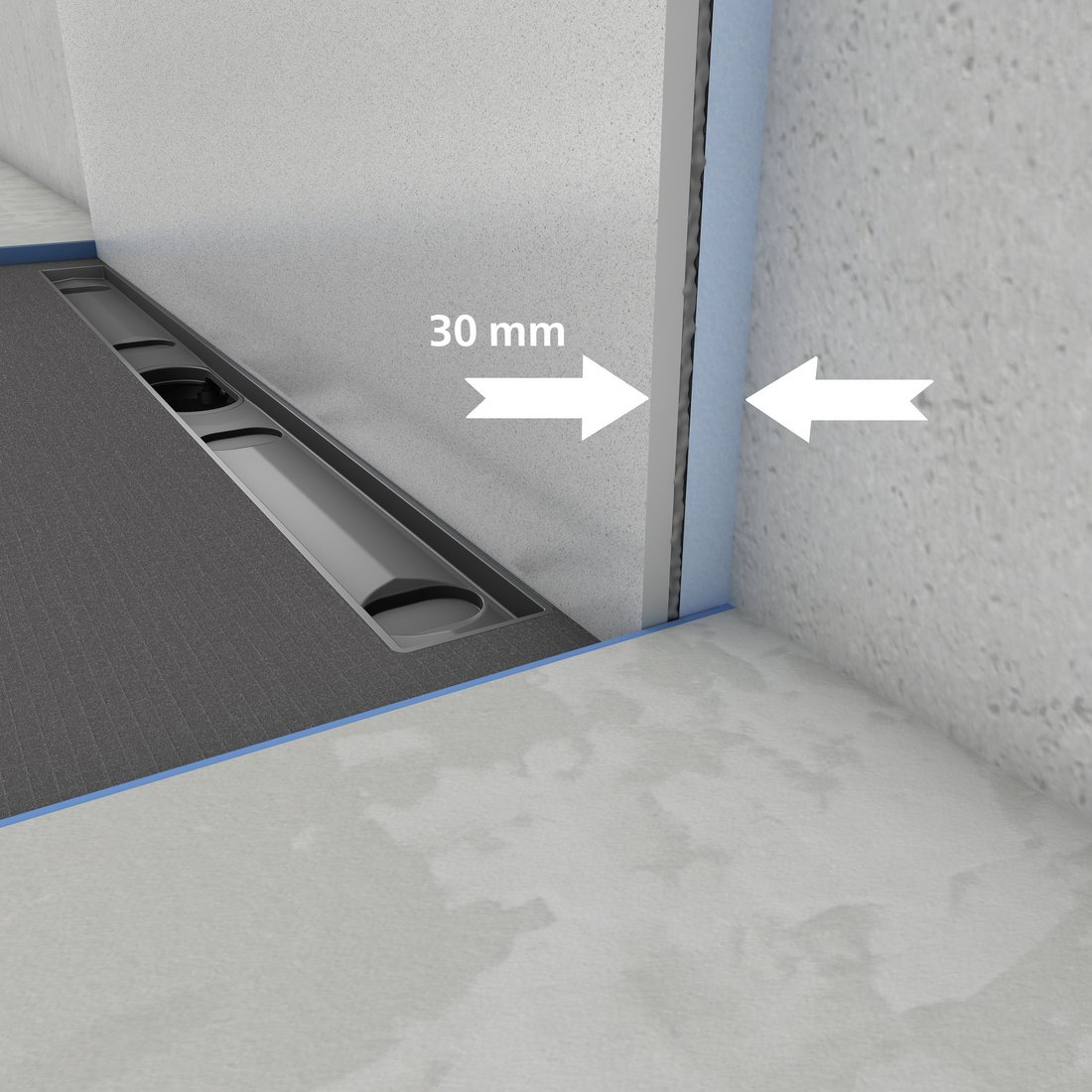

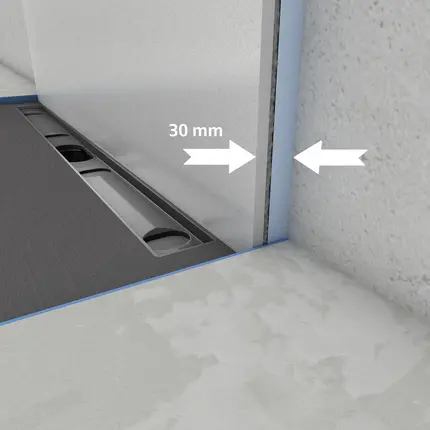

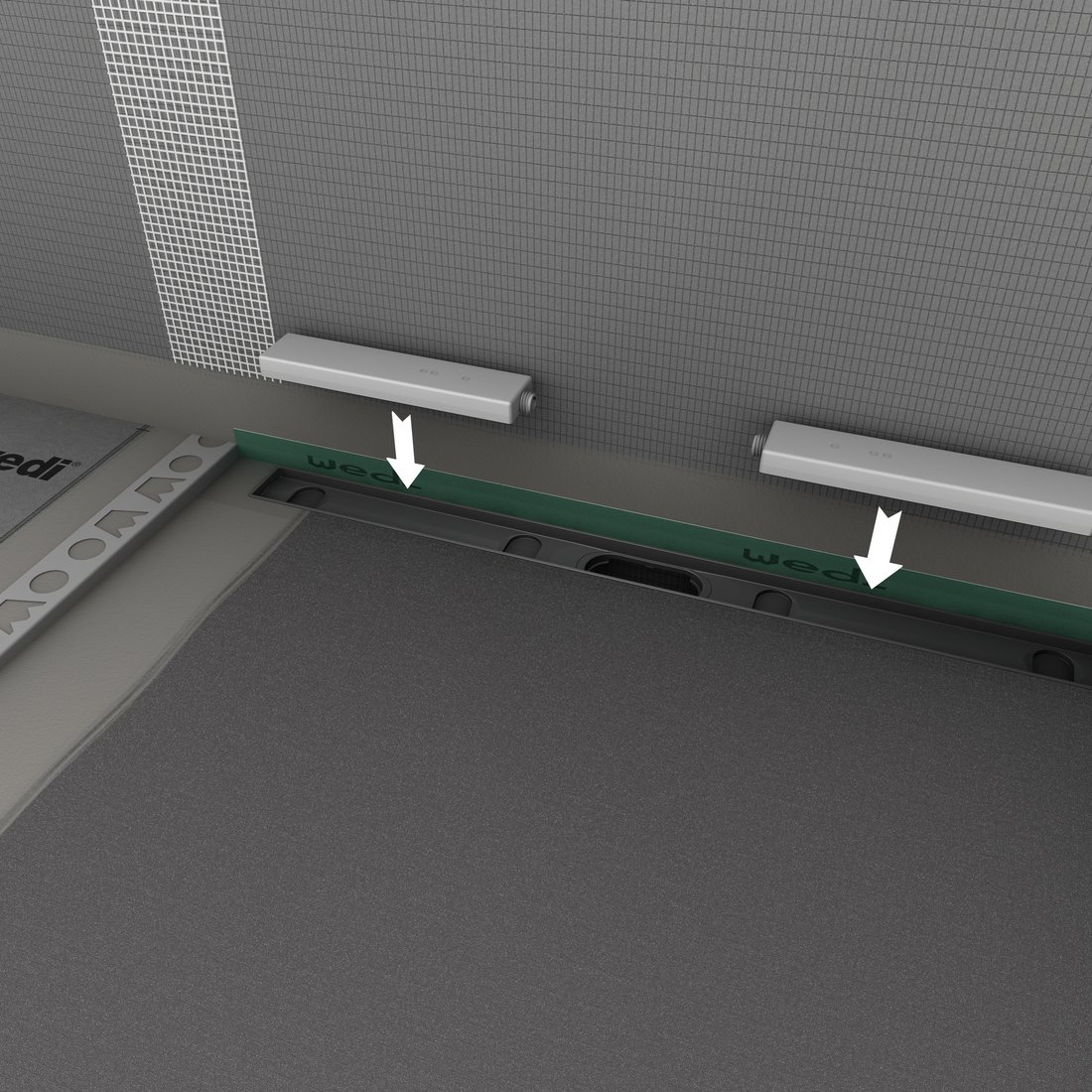

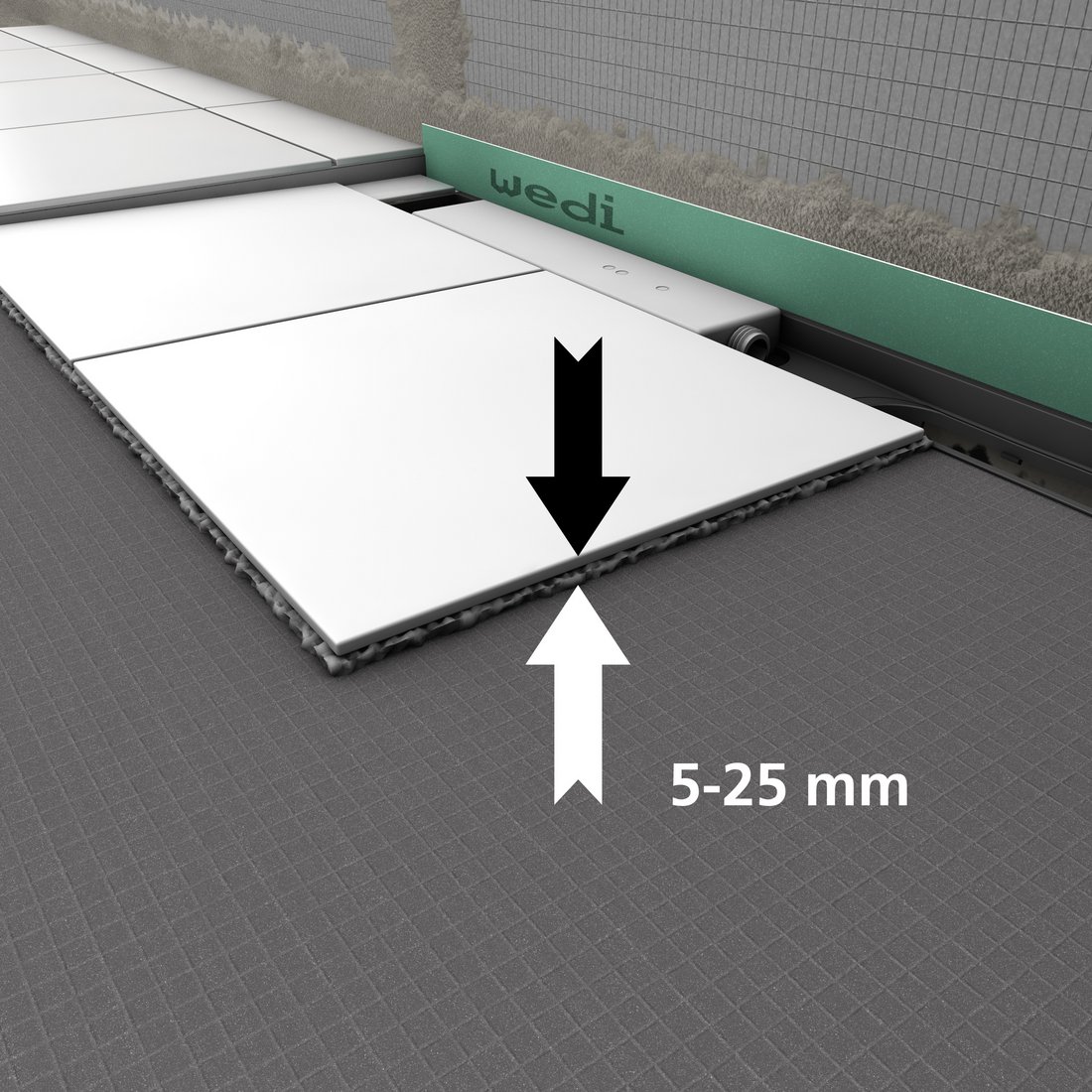

Beiliegende Fliesenanschlag- leisten nutzen. Sie gewährleisten den richtigen Abstand beim Fliesen.

Element verfliesen.

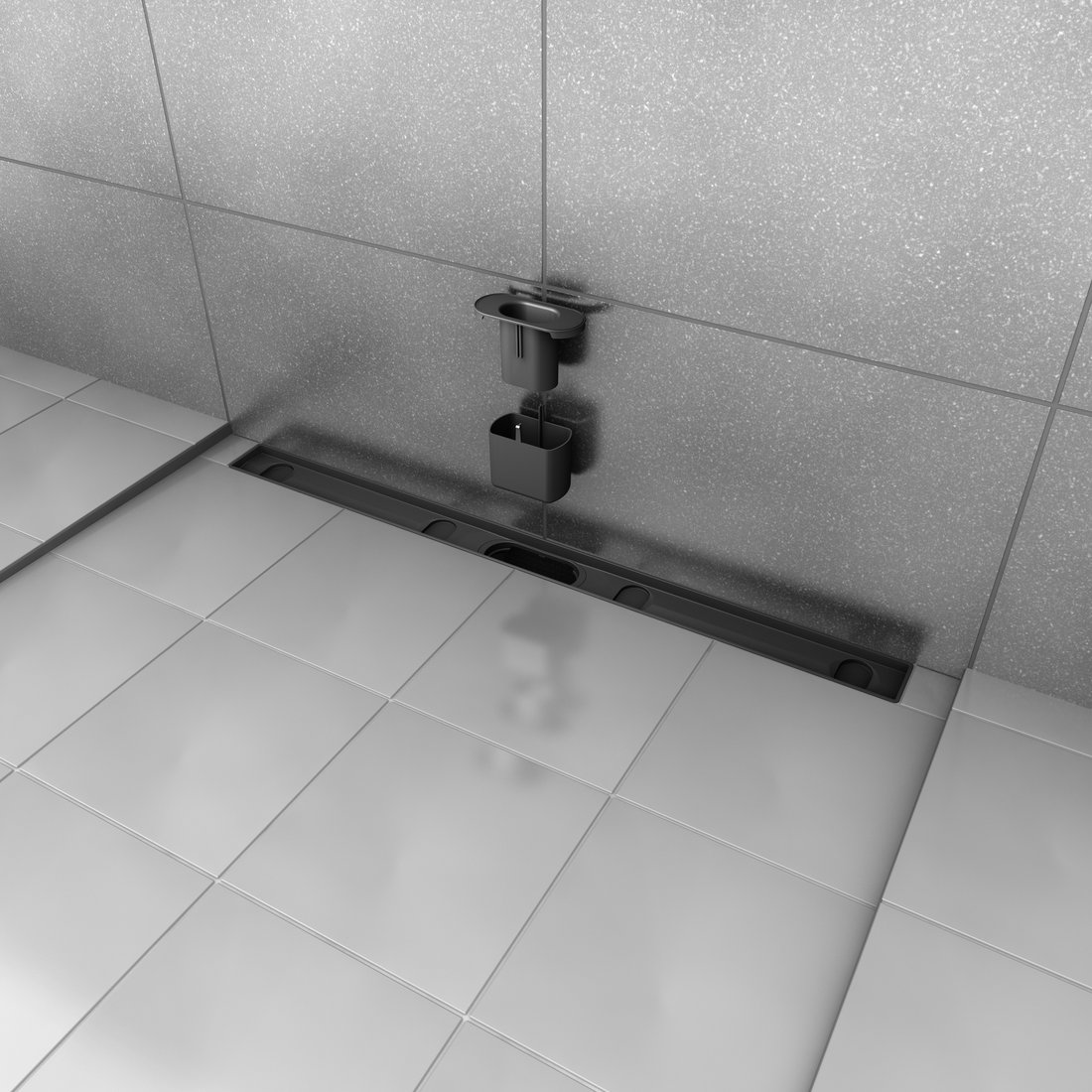

Duscheinsatz und zweiteiligen Geruchsverschluss einsetzen.

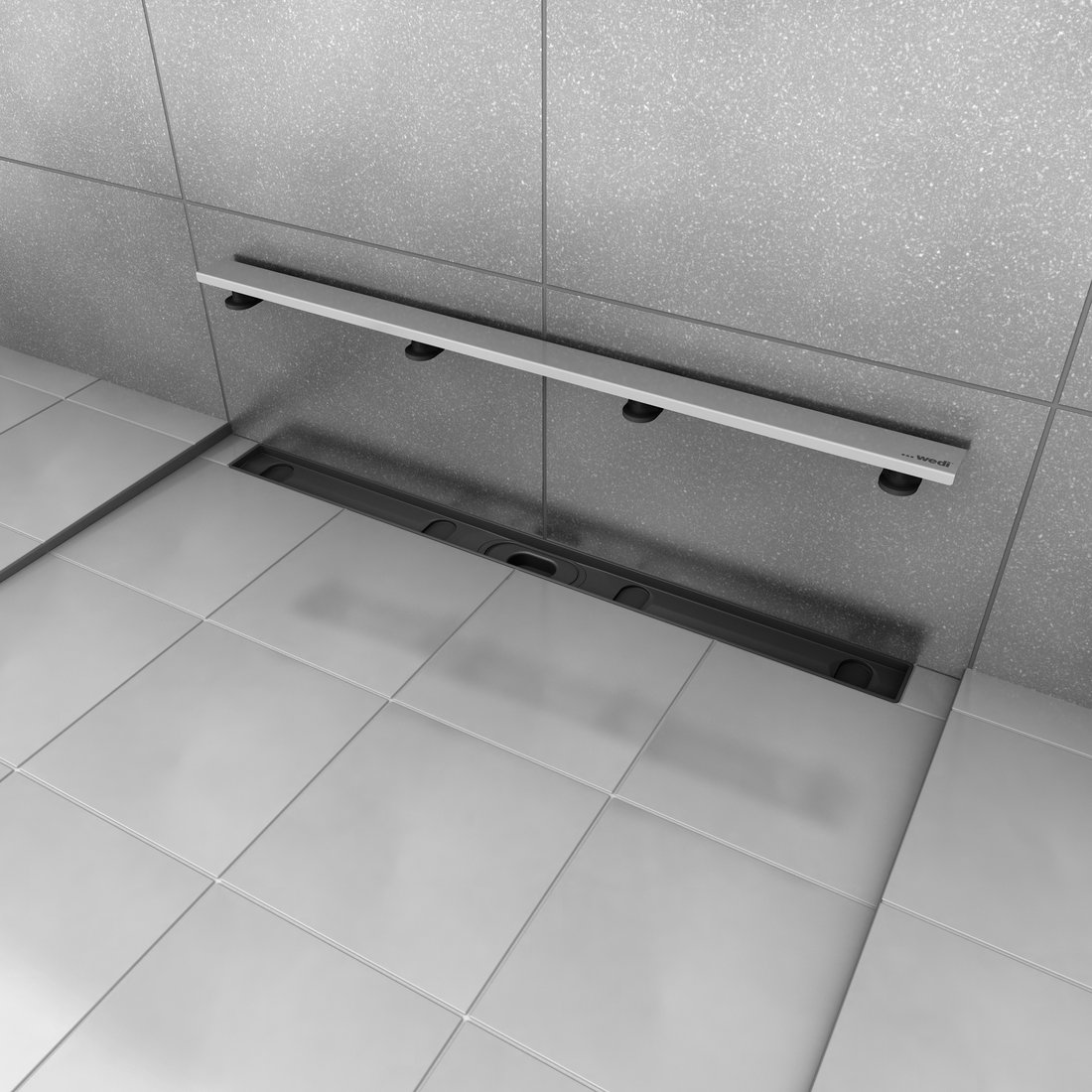

Abdeckung mit den Stellmuttern auf passende Höhe justieren.
