Leidingafvoer in vloeren met houten balken (geïntegreerd) - Fundo RioLigno

Leidingafvoer in vloeren met houten balken (geïntegreerd) - Fundo RioLigno

Douchesystemen op maaiveldhoogte

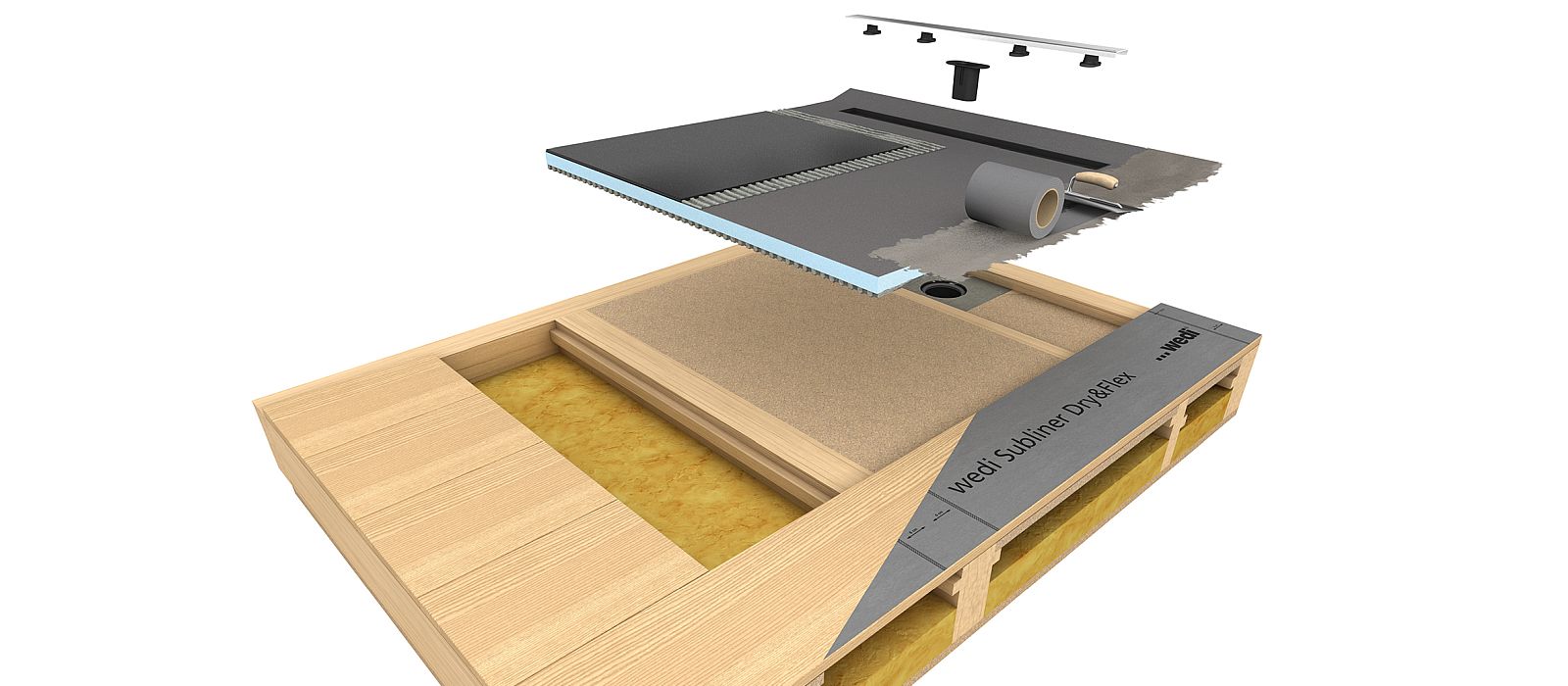

Het wedi Fundo RioLigno vloerelement is speciaal ontwikkeld voor gebruik in oude en nieuwe gebouwen met houten balkenvloeren. In de hier afgebeelde geïntegreerde uitvoering wordt de Afdichting naar de aangrenzende houten constructie uitgevoerd met de wedi Fundo afdichtingsset en Subliner Dry & Flex.

Zaag de houten balkenlaag in het formaat van de Fundo RioLigno uit en verwijder het onderliggende isolatiemateriaal.

Vervolgens een opname maken voor het Fundo RioLigno-element. Hiervoor worden houten strips aan de bestaande balkconstructie vastgeschroefd.

Bouw een bekisting (35 x 35 cm) rond de afvoerpot.

Sluit nu de afvoerpot aan en plaats het deksel op het gebouw.

De opname voor de RioLigno-element is gemaakt met houten planken die op de latten zijn geschroefd.

Controleer de stroompositie van het wedi Fundo RioLigno-element en pas indien nodig de stroompositie aan.

Vul de uitsparing met een afwerkbalk die vochtig is.

Toepassing van wedi 320 tegellijm op de Onderzijde van het douche-element.

Het element gedurende 12 uur verzwaren.

Dicht de verbindingen en overgangen op de houten vloer af met de wedi Fundo-afdichtingsset. Aanbeveling: Het is raadzaam de gehele houten vloer af te dichten met wedi Dry & Flex.

t betegelde.elemen

Gebruik sifon, stankafsluiter en afvoerrooster. Reiniging van de sifon is op elk moment mogelijk.

Alternatief met Fundo afvoer-onderbouwelement

Als alternatief kan de wedi Fundo afvoer-onderbouwelement ook worden gebruikt.

Gebruik Fundo onderbouwelement.

De opname voor de RioLigno-element is gemaakt met houten planken die op de latten zijn geschroefd.

Fundo RioLigno
afvoer horizontaal
Voor afvoer van leidingen
Fundo Afvoeronderbouwelement
Fundo afdichtingsset
Subliner Dry en Flex
wedi Tools afdichtingsband, afdichtingshoeken en afdichtingsmanchetten
wedi 320 tegellijm, universeel
