Produktinformation

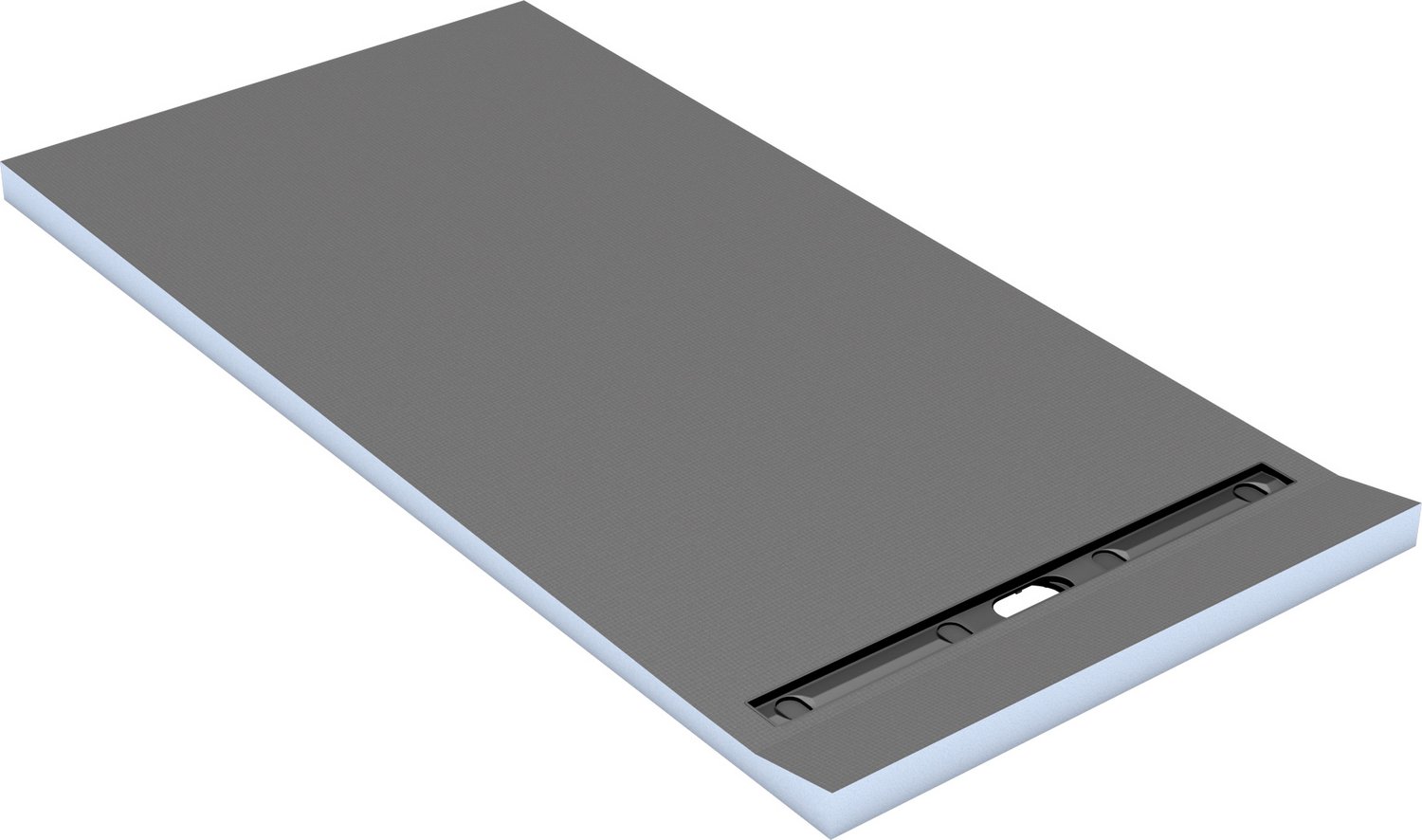

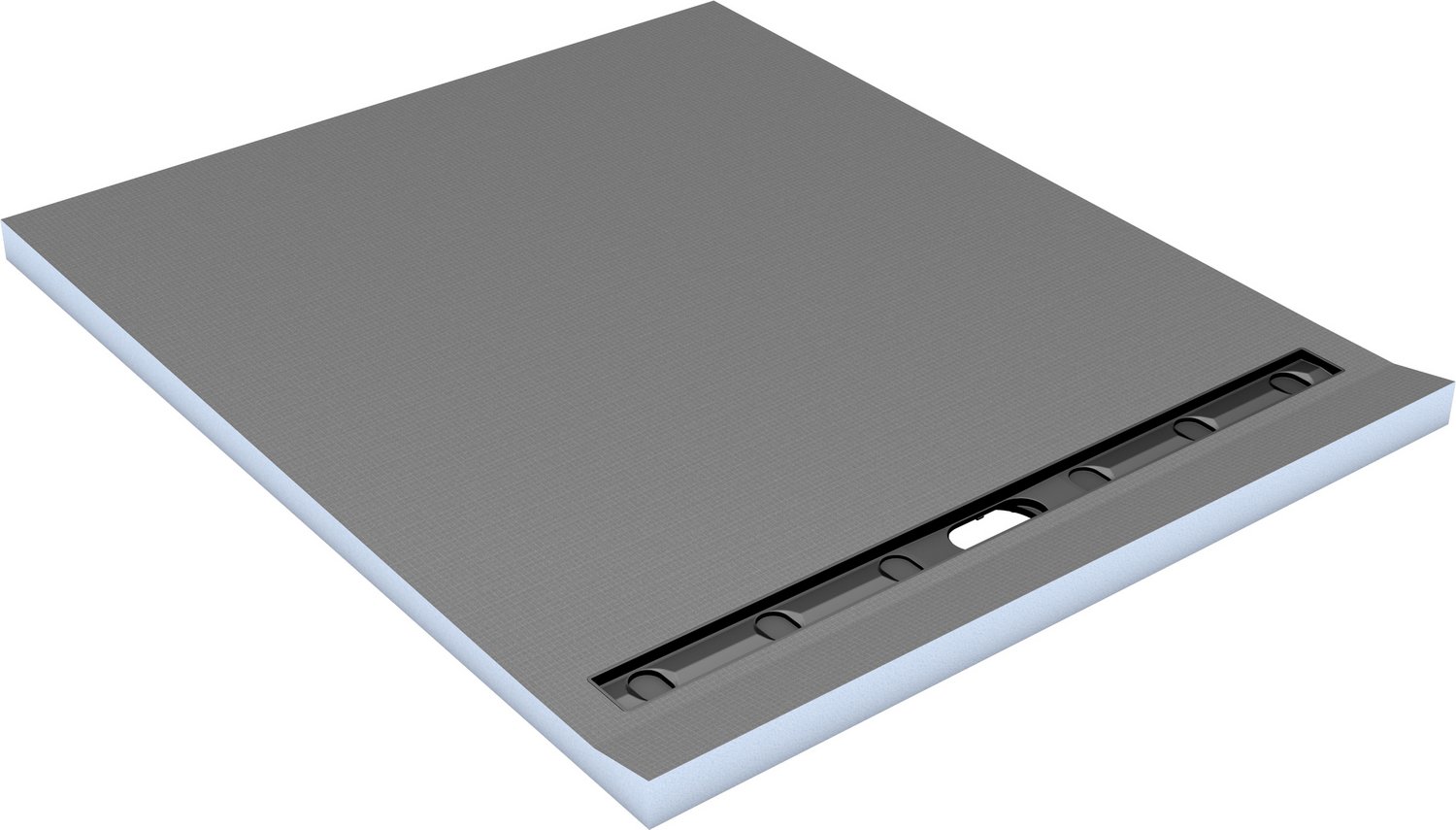

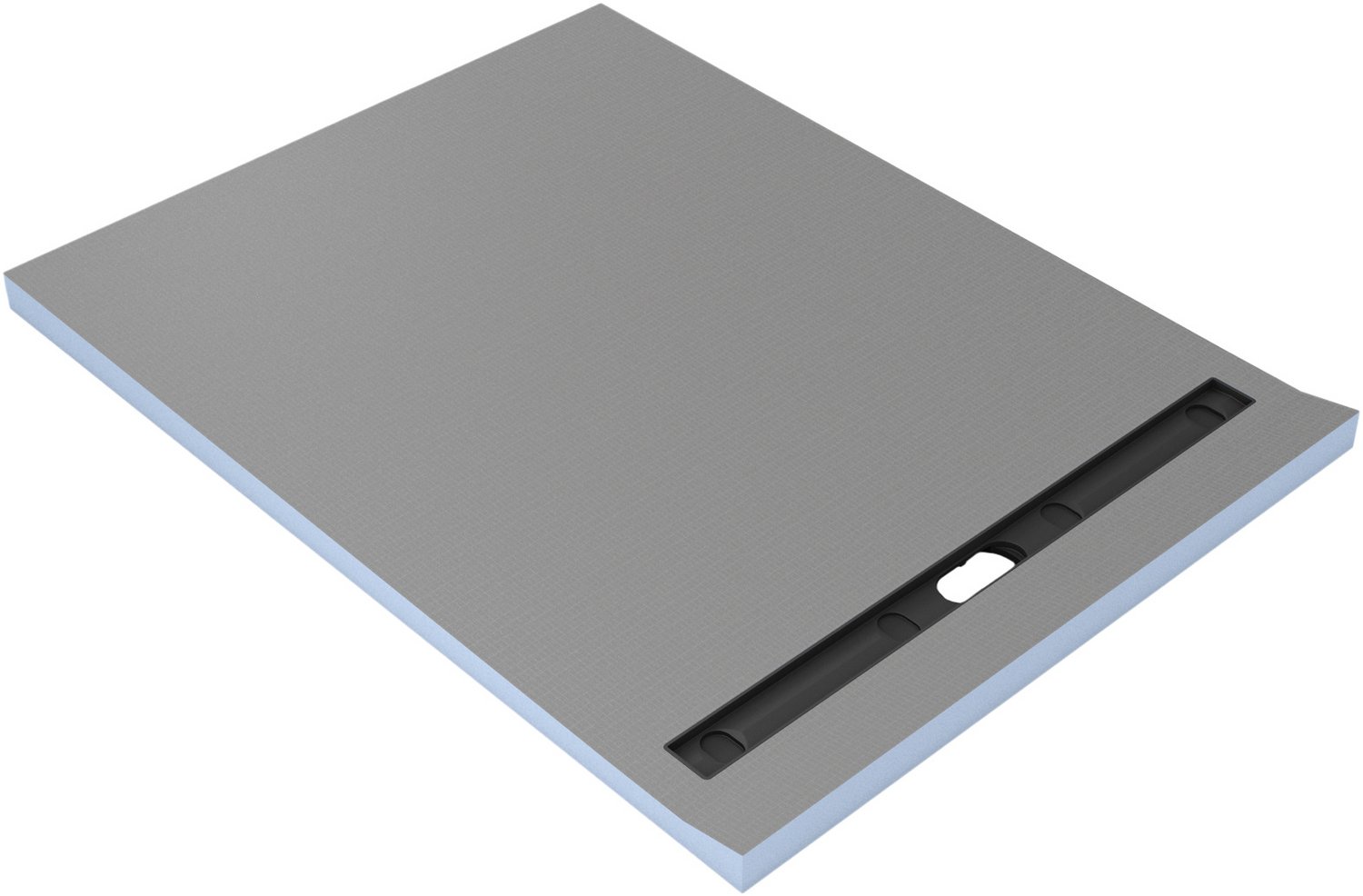

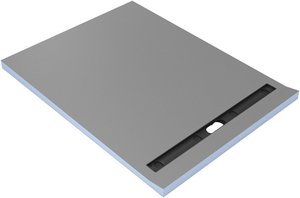

Die wedi Fundo Riolito ist ein bodengleiches Duschelement mit seitlicher Linienentwässerung und integriertem 2-seitigem Gefälle. Es ist ein wasserdichtes, verfliesbares Bodenelement, welches eine zuverlässige und einfache Installation ermöglicht, sowie vielseitige Gestaltungsmöglichkeiten für Nassräume bietet.
Ästethisch

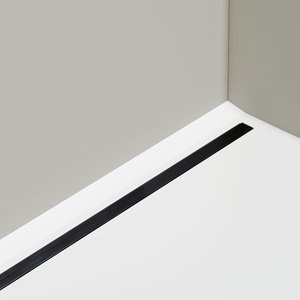

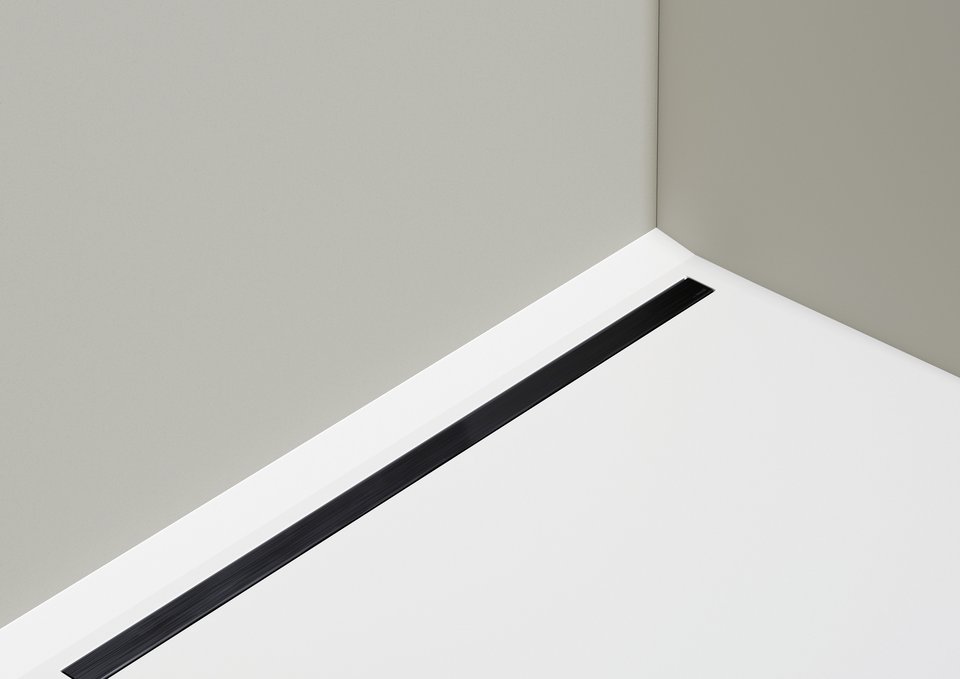

zeitlos moderner Rinnenablauf
Praktisch
werksseitig integriertes Kontergefälle für exakte Entwässerung
Funktional
passendes Zubehör für jede Anschlusssituation
Anpassungsfähig
individuell zuschneidbar ohne Garantieverlust
Vielfältig
hohe Variantenvielfalt bietet maximale Anpassung an individuelle Badsituation
Technische Details
| Technische Eigenschaften Fundo Riolito | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik ab Mindestgröße | 20 x 20 mm |
| Mindestaufbauhöhen in Abhängigkeit des Ablaufs: | |
| Fundo Rinnenablauf, waagerechter Ablauf, DN 50 | 130 mm |
| Fundo Rinnenablauf Mini Max, waagerechter Ablauf, DN 40 | 99 mm |
| Fundo Rinnenablauf, senkrechter Ablauf, DN 50 | 50 mm |
| Fundo Ablauf Riolito/Riofino senkrecht, DN 50 mit Feuerstopp | 50 mm |
| Technische Eigenschaften Duschelement | |
| Material | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten EN 13501-1 | E |
| Wasserdichtigkeit geprüft mit | 1,5 bar |
| Technische Eigenschaften Ablauf | |
| Die Fundo Riolito / Riolito neo und Riofino sind mit dicht eingebauten Rinnen in folgenden Längen lieferbar: | 300 mm700 mm800 mm900 mm1100 mm |
| Ablaufleistungen in Abhängigkeit der Ablaufwahl: | |
| Fundo Rinnenablauf Mini Max, Ablauf waagrecht, DN 40 | 0,5 l/s;30 l/min |
| Fundo Rinnenablauf, waagerecht, DN 50 | 0,8 l/s;48 l/min |
| Fundo Rinnenablauf, senkrecht, DN 50 | 1,1 l/s;66 l/min |
| Technische Eigenschaften Rinnenabdeckungen | |
| wedi Fundo Rinnenabdeckung standard | 5 bis 23 mm |
| wedi Fundo Rinnenabdeckung exklusiv | 5 bis 23 mm |
| wedi Fundo Rinnenabdeckung verfliesbar | 5 bis 23 mm |
Downloads
abP Bauplatte und Fundo mit Ardex 8+9 Dichtmasse
abP Bauplatte und Fundo mit Ardex S7 Plus
abP Bauplatte und Fundo mit Ardex X77
abP Bauplatte und Fundo mit Kiesel
abP Bauplatte und Fundo mit Mapei
abP Bauplatte und Fundo mit PCI
abP Bauplatte und Fundo mit Sakret
abP Bauplatte und Fundo mit Schoenox
abP Bauplatte und Fundo mit wedi 320
abP Duschplatzsystem Rinnenablauf MiniMax
abP wedi 520
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Overview
Broschüre - Inspiration Bad für Endverbraucher
Broschüre - wedi Systemwelt
DIN CERTCO Fundo 1200x1200
DOP Leistungserklärung - wedi Abdichtungssystem Bauplatte / Fundo
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
ETA Dänemark - Prüfzeugnis
ETA Prüfzeugnis
Flyer Fundo Duschsysteme
Flyer wedi 610 - Kleben und abdichten
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf Mini Max DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf MiniMax waagerecht DN40 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf senkerecht DN50 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Riolito Neo, Riolito, Riofino
Fundo Ablauf waagerecht DN50 - Riolito Neo, Riolito, Riofino, RioLigno
Fundo Discreto 800 Aufsatzelement
Fundo Discreto 900 Aufsatzelement
Fundo Riolito Duschelement, quadratisch, Ablauf dezentral, wandfern, 1000x1000 mm, Rinne 800 mm
Fundo Riolito Duschelement, quadratisch, Ablauf dezentral, wandfern, 1200x1200 mm, Rinne 1100 mm
Fundo Riolito Duschelement, quadratisch, Ablauf dezentral, wandfern, 900x900 mm, Rinne 300 mm
Fundo Riolito Duschelement, quadratisch, Ablauf dezentral, wandfern, 900x900 mm, Rinne 800 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1200x1000 mm, Rinne 900 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1200x800 mm, Rinne 700 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1200x900 mm, Rinne 800 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1400x900 mm, Rinne 700 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1600x1000 mm, Rinne 800 mm
Fundo Riolito Duschelement, rechteckig, Ablauf dezentral, wandfern, 1800x900 mm, Rinne 800 mm
Herstellererklärung für wedi Produkte auf XPS Basis (EU-Chemikalienverordnung REACH)
Montageanleitung Ablauf Fundo DN50 senkrecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo DN50 senkrecht mit Feuerstopp für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo DN50 waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Ablauf Fundo Minimax waagerecht für Fundo Riolito Neo, Riolito, Riofino, RioLigno nonverbal
Montageanleitung Fundo Rinnenablauf-Unterbauelement nonverbal
Montageanleitung Fundo Riolito Abdichtung Wand & Boden (Dichtecken)
Montageanleitung Fundo Riolito Neo, Riolito und Riofino
Montageanleitung Rinnenabdeckung standard/exclusiv nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno und Plano Linea)
Montageanleitung Rinnenabdeckung verfliesbar nonverbal (Fundo Riofino, Riolito, Riolito Neo, RioLigno, Plano Linea)
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Prüfzeugnis Fundo Ablauf Feuerstopp - Allgemeine Bauaufsichtliche Zulassung
Prüfzeugnis VOC-Verordnung
Prüfzeugnis wedi Wandverkleidung - französisch
Recycling-Zertifikat Belland Vision 2020/2021 (Transportverpackungen)
Recycling-Zertifikat Belland Vision 2023 (Verpackungen)
Reinigungsanleitung Fundo Riolito-Riofino nonverbal
Systemzeichnung - Fundo Riolito Ablauf Feuerstopp senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf Feuerstopp senkrecht DN50 auf Estrich ohne Trittschalldämmung
Systemzeichnung - Fundo Riolito Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
tBU Fundo Prüfung
Technisches Datenblatt Fundo Riolito, Riofino und Riolito Neo
Zertifikat ISO 50.001 - Energiemanagement (2022-2025)
Zertifikat ISO 9001:2015
Anwendung
- Im privaten Wohnungsbau
- In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklassen A0 und A (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird).
- Hinweise zur Verarbeitung sowie Untergrundanforderungen sind der wedi Broschüre „Bausysteme“ sowie der Montageanleitung zu entnehmen
