Produktinformation

Zu den bodengleichen Duschelementen bietet wedi die passenden Ablauftechniken. Dank geringer Aufbauhöhe und wasserdichter Sicherheit im Gesamtsystem sind diese Systeme für Neubauten und Sanierungen bestens geeignet. Dabei stehen unterschiedliche Varianten für senkrechte Ausführungen zur Auswahl:

  • Ausführungsvarianten:

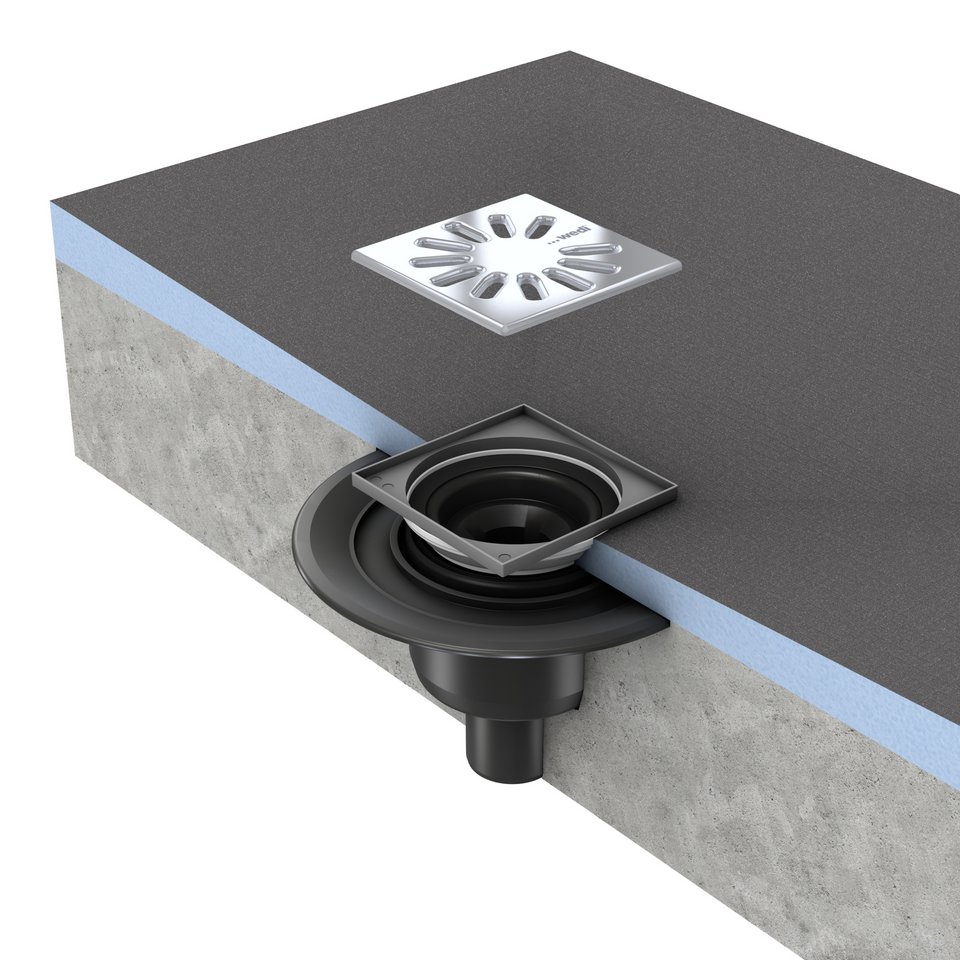

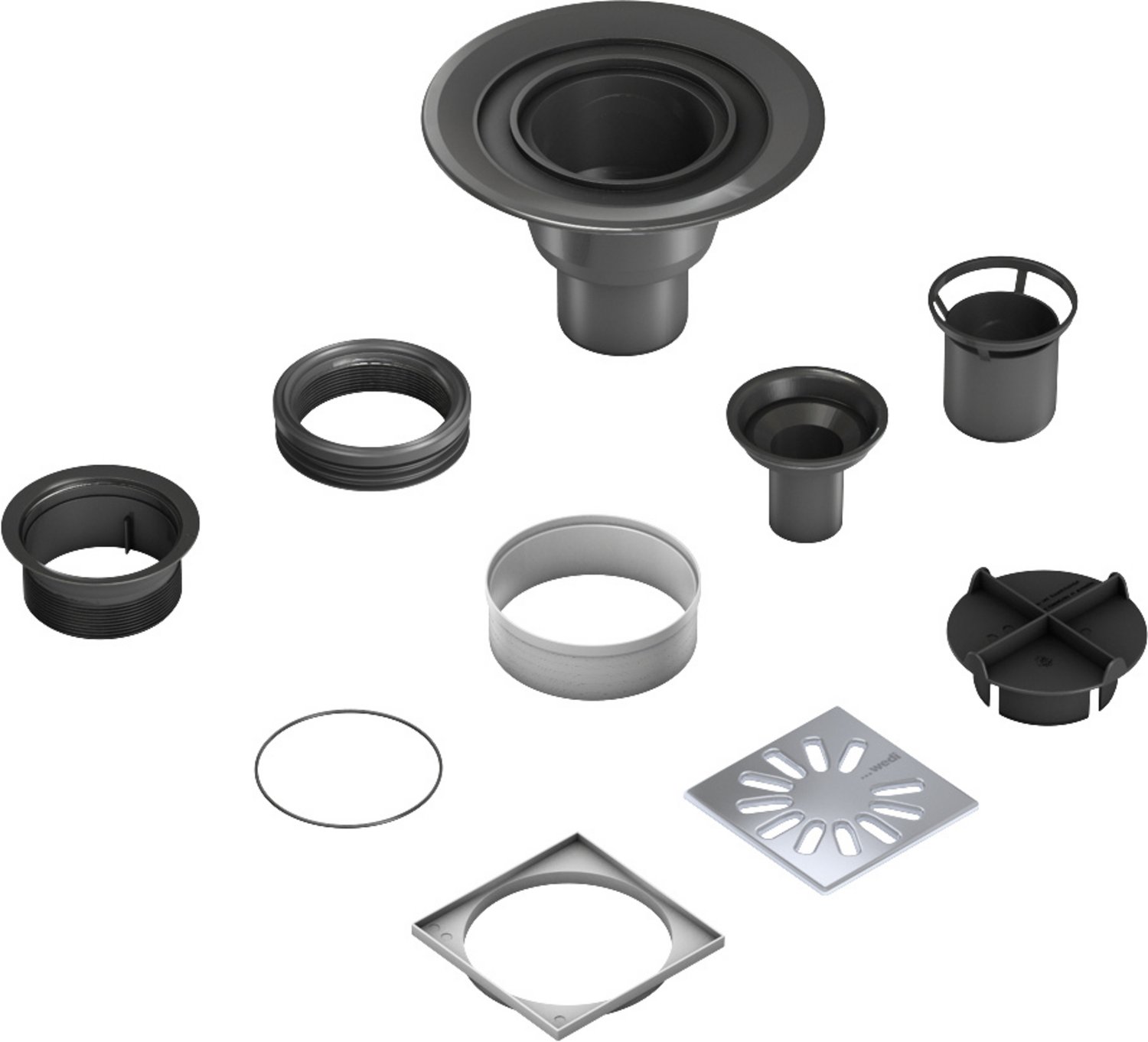

    • senkrecht in DN 50, Ablaufabdeckung eckig

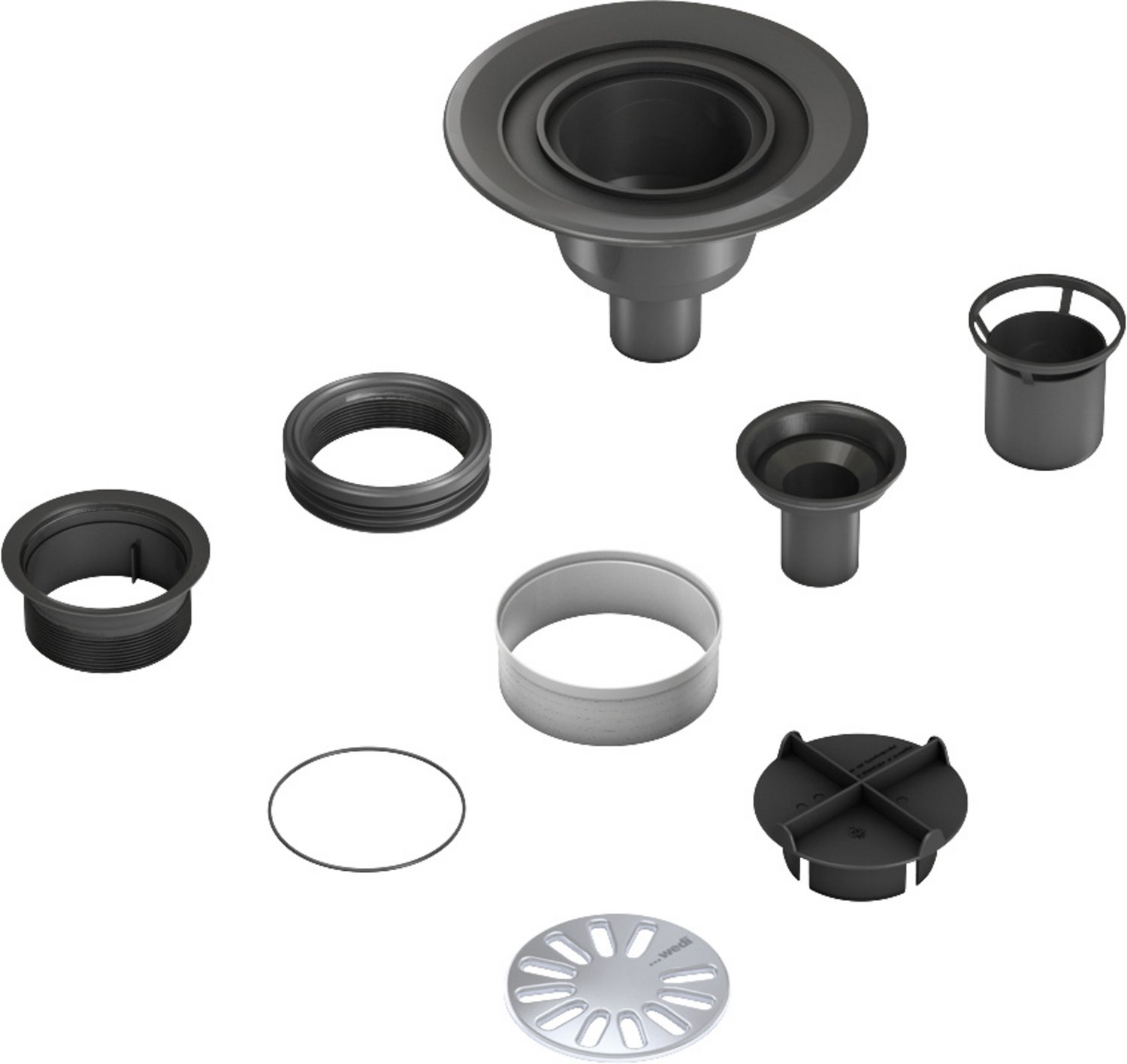

    • senkrecht in DN 50, Ablaufabdeckung rund

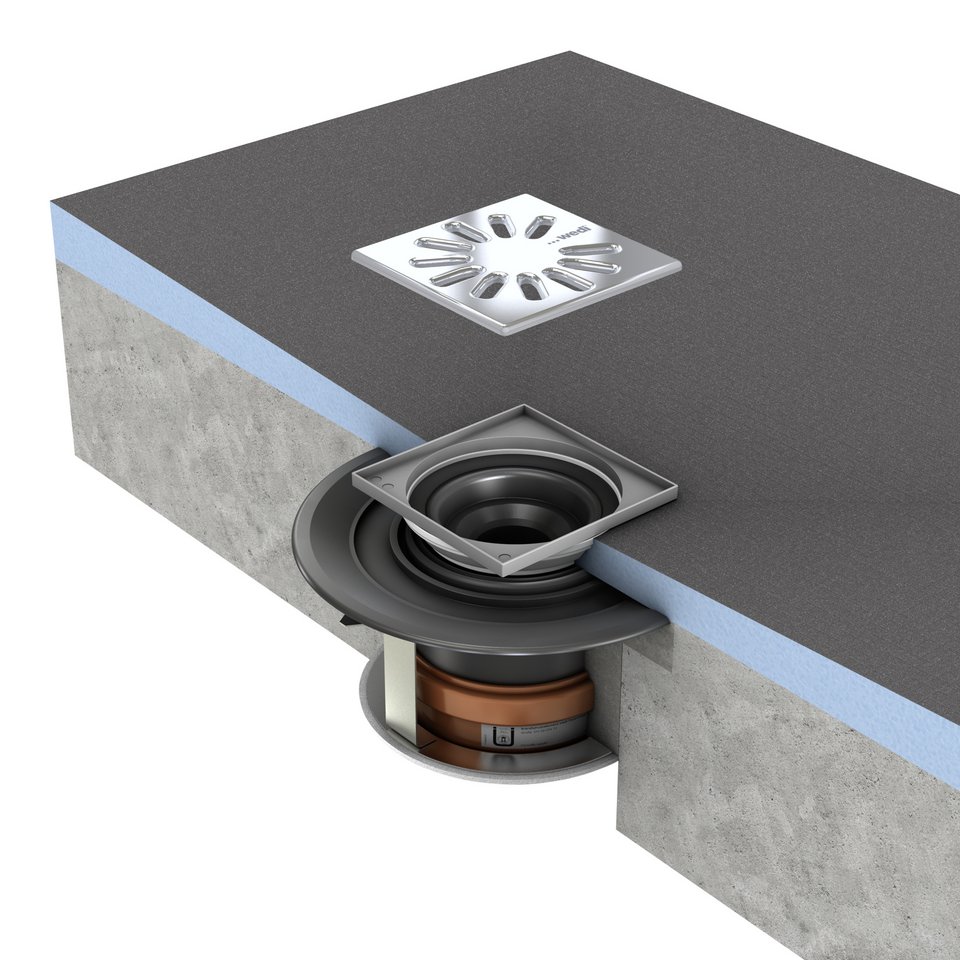

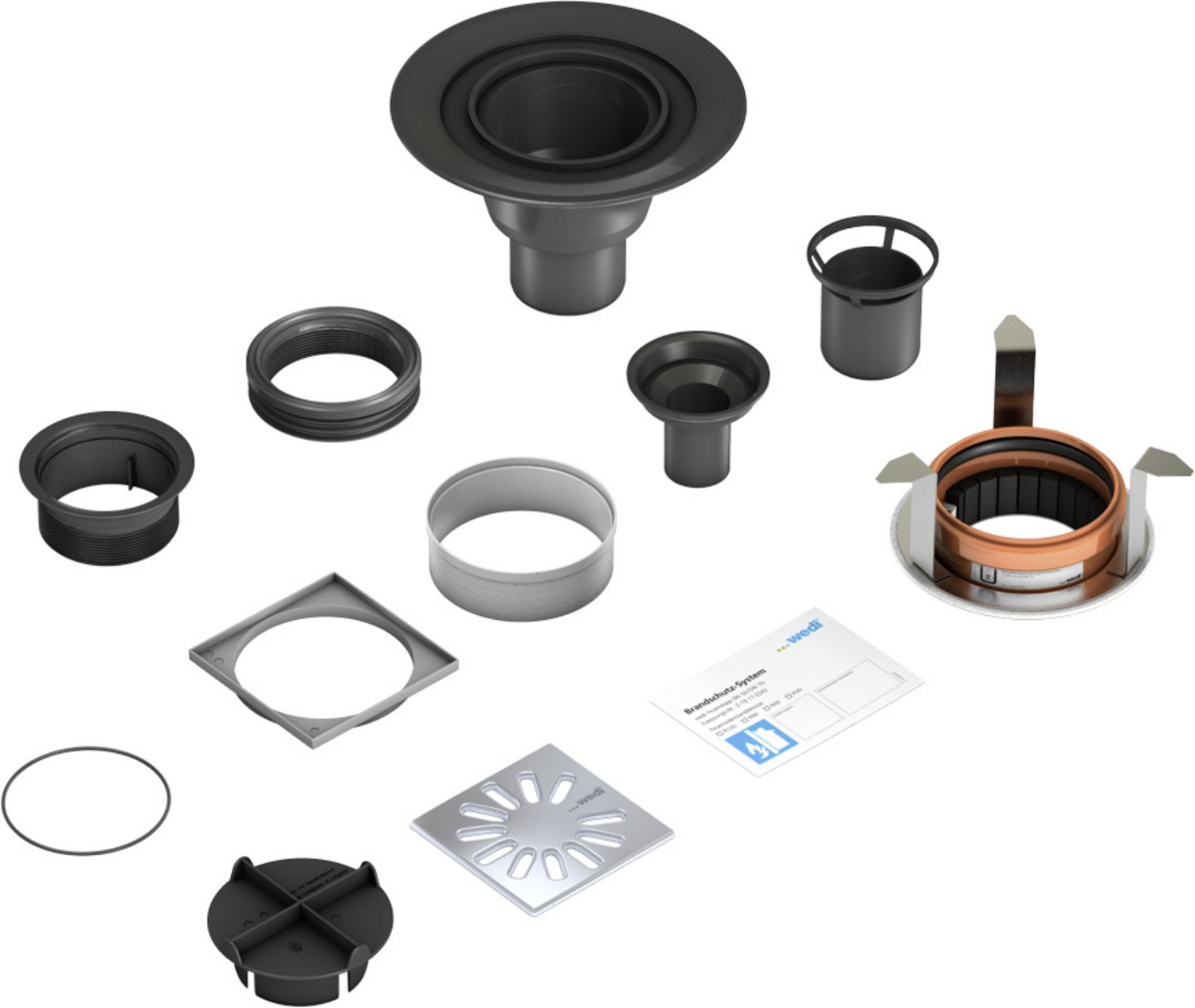

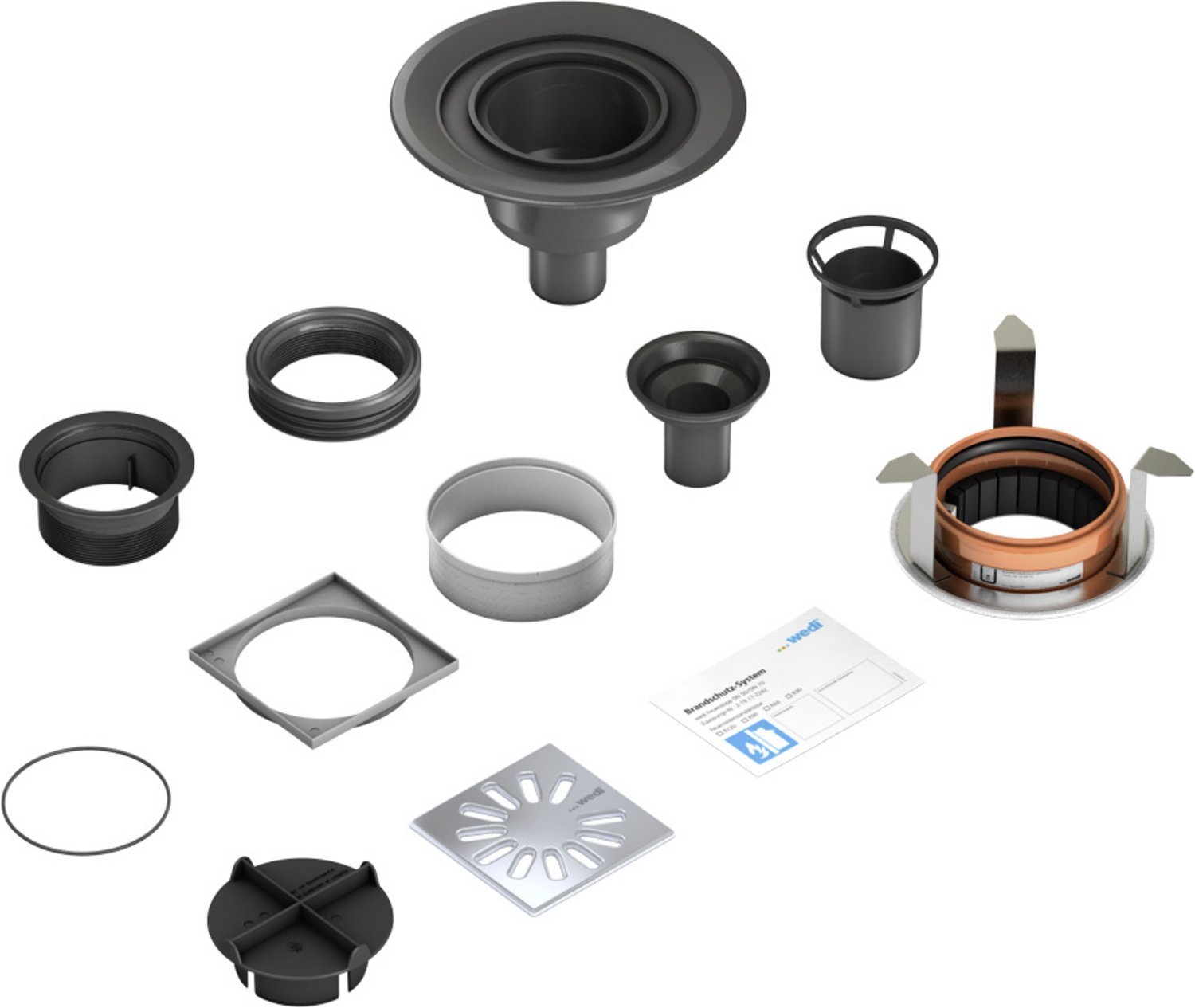

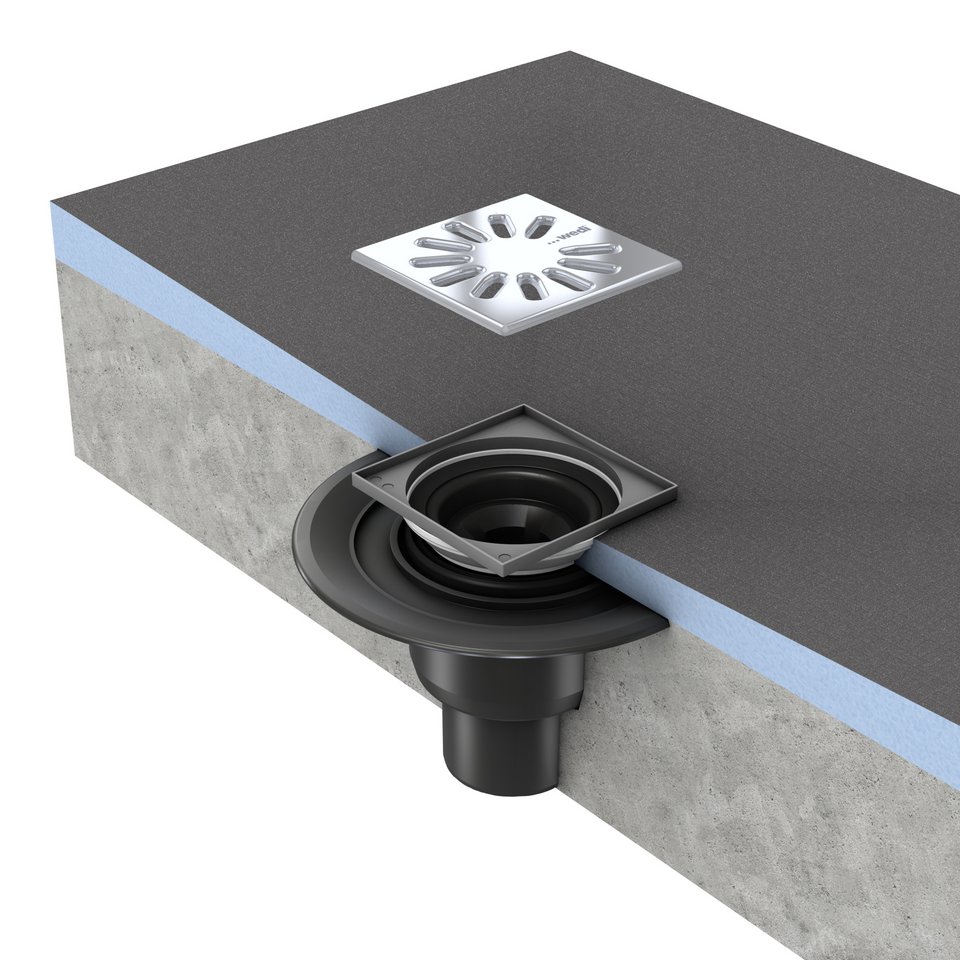

    • senkrecht in DN 50 mit Feuerstopp

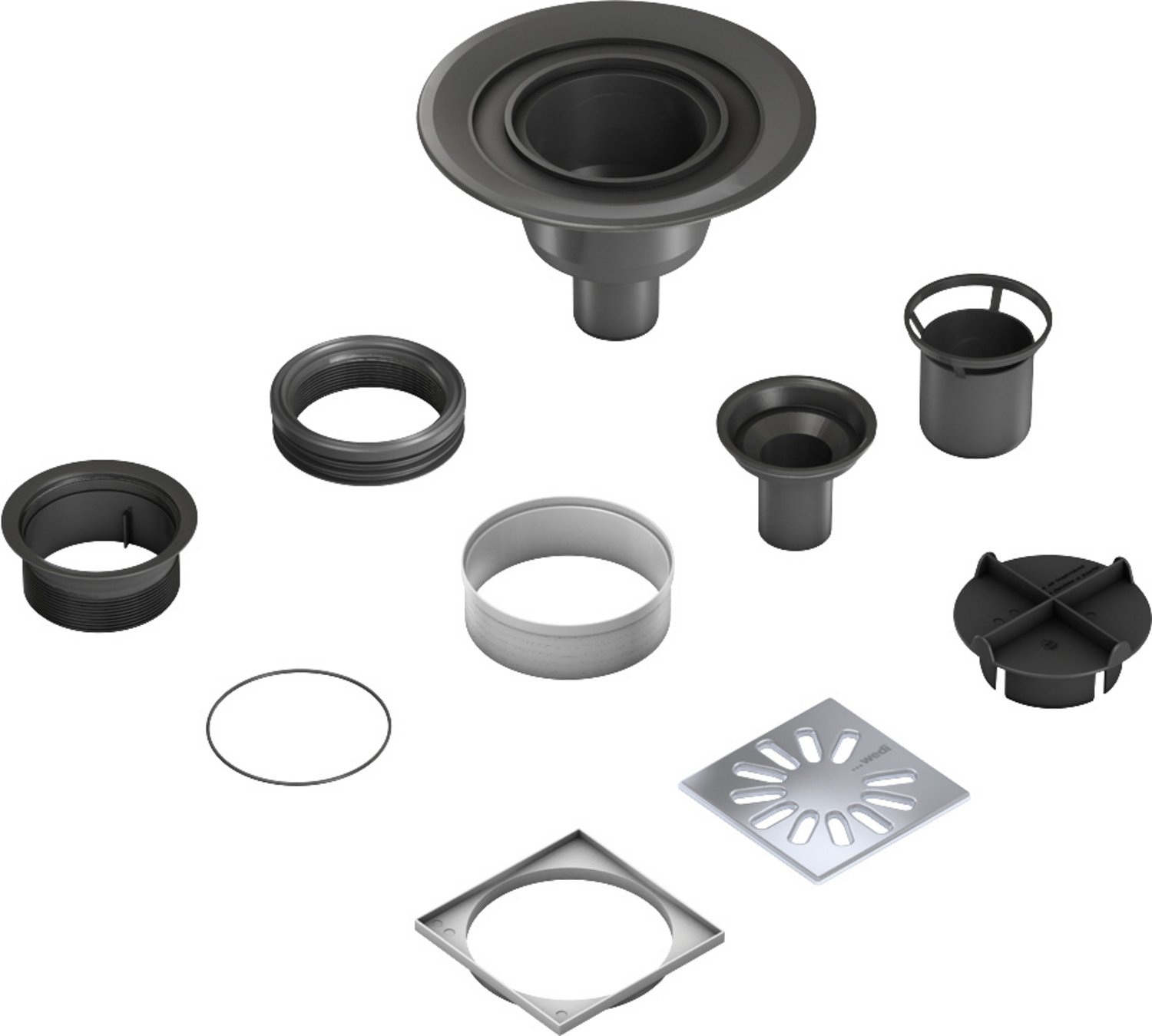

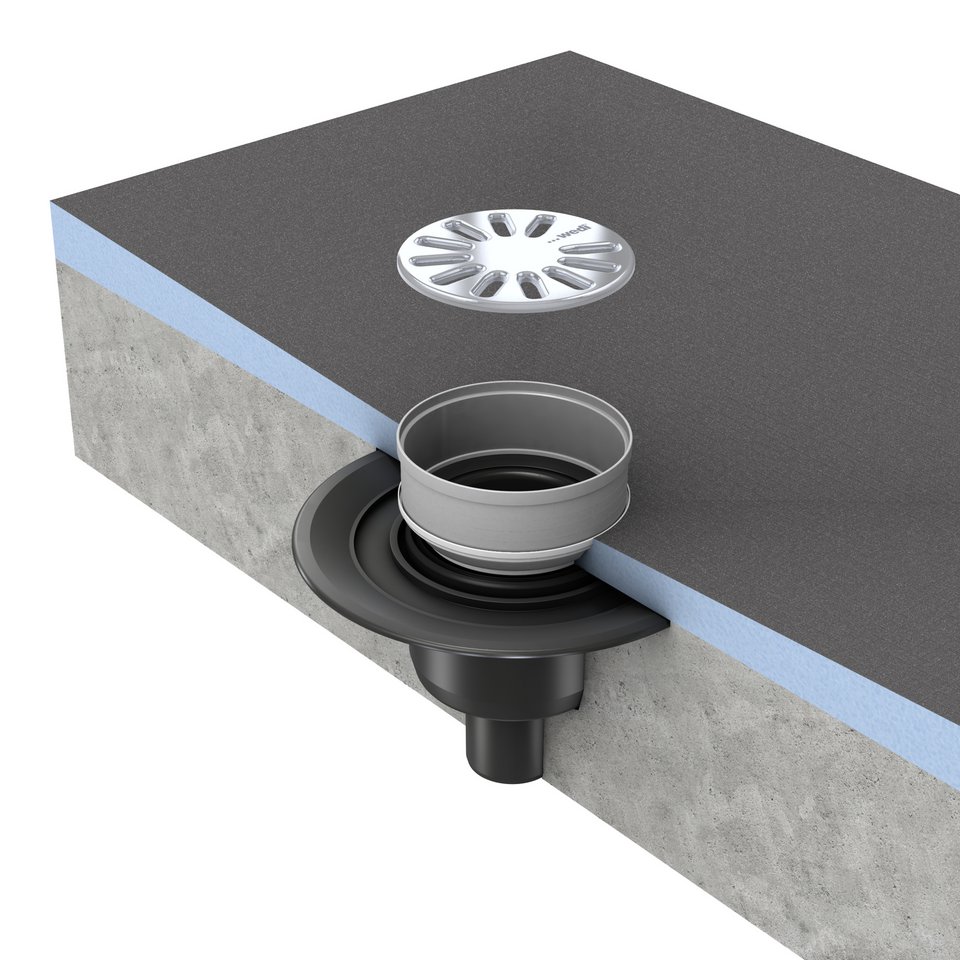

    • senkrecht in DN 70, Ablaufabdeckung eckig
  • Bei allen Fundo Duschelementen können nur die wedi Ablaufsysteme für Fundo eingesetzt werden.
  • Diese Abläufe sind kombinierbar mit folgenden Fundo-Serien:
    • Fundo Primo
    • Fundo Ligno Plus
    • Fundo Borgo
    • Fundo Trollo
    • Fundo Nautilo

Technische Details

Technische Eigenschaften Fundo Punktablauf senkrecht
Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar
quadratisch, quadratisch verschraubbar115 x 115 mm
rundØ 115 mm
Ablaufleistungen in Abhängigkeit der Ablaufwahl
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 12531,10 l/s ; 66,0 l/min
Fundo Ablauf, senkrecht, DN 50 PP, nach DIN EN 1253 mit Feuerstopp1,10 l/s ; 66,0 l/min
Fundo Ablauf, senkrecht, DN 70 PP, nach DIN EN 12530,80 l/s ; 48,0 l/min
  • Fundo Primo
    Fundo Primo
  • Fundo Ligno Plus
    Fundo Ligno Plus
  • Fundo Borgo
    Fundo Borgo
  • Fundo Trollo
    Fundo Trollo
  • Fundo Nautilo
    Fundo Nautilo
  • Abdeckungen
    Abdeckungen
  • Fundo Ablauf Unterbauelement
    Fundo Ablauf Unterbauelement
  • Fundo Unterbau - Set
    Fundo Unterbau-Set

Downloads

Broschüre - Fundo Duschsysteme
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Duschsysteme (spanisch)
Broschüre - Fundo Duschsysteme (spanisch)
Broschüre - Fundo Overview
Broschüre - Fundo Overview
Broschüre - wedi Systemwelt
Broschüre - wedi Systemwelt
Flyer Fundo Duschsysteme
Flyer Fundo Duschsysteme
Flyer wedi Systemwelt - Kundenvorteile
Flyer wedi Systemwelt - Kundenvorteile
Fundo Ablauf senkrecht DN50 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN50 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 eckig für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht DN70 rund für Fundo Primo, Borgo, Nautilo, Trollo, Ligno
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Primo, Borgo, Nautilo, Trollo
Fundo Ablauf senkrecht mit Feuerstopp DN50 für Fundo Primo, Borgo, Nautilo, Trollo
Montageanleitung Ablauf Fundo Primo DN50 senkrecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo DN50 senkrecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo DN50 senkrecht rund nonverbal
Montageanleitung Ablauf Fundo Primo DN50 senkrecht rund nonverbal
Montageanleitung Ablauf Fundo Primo DN50/70 senkrecht eckig mit Feuerstopp nonverbal
Montageanleitung Ablauf Fundo Primo DN50/70 senkrecht eckig mit Feuerstopp nonverbal
Montageanleitung Ablauf Fundo Primo DN70 senkrecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo DN70 senkrecht eckig nonverbal
Montageanleitung Ablauf wedi Solso DN50 senkrecht rund nonverbal
Montageanleitung Ablauf wedi Solso DN50 senkrecht rund nonverbal
Montageanleitung Ablauf wedi Solso DN50 waagerecht rund nonverbal
Montageanleitung Ablauf wedi Solso DN50 waagerecht rund nonverbal
Montageanleitung Fundo Ablauf-Unterbauelement nonverbal
Montageanleitung Fundo Ablauf-Unterbauelement nonverbal
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in Holzbalkendecke
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in Holzbalkendecke
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in massiver Decke
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in massiver Decke
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in massiver Decke mit Estrichaufbau
Systemzeichnung - Fundo Ablauf Feuerstopp senkrecht DN50 in massiver Decke mit Estrichaufbau
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Technisches Datenblatt Fundo Nautilo
Technisches Datenblatt Fundo Nautilo
USA - Shower & Spa Systems Solutions – Canada (English/French)
USA - Shower & Spa Systems Solutions – Canada (English/French)

Anwendung

  • Im privaten Wohnungsbau
  • In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
  • In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
  • Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden).

Ersatzteile Punktablauf senkrecht

  • wedi Fundo Geruchsverschluss-Set
    für Fundo Punktabläufe bis 2015
    Inhalt Bestell-Nr. GTIN
    1 Set0737650064024125135788
  • wedi Fundo Rahmenverlängerung
    für Fundo Punktabläufe
    Abmessungen Inhalt Bestell-Nr. GTIN
    120 mm1 Stück0772000094024125075664
    • Auch passend für Fundo Integro
  • wedi Fundo Dichteinsatz
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000144024125075770
  • wedi Fundo Duscheinsatz
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000024024125075527
  • wedi Fundo Bauschutzdeckel
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück077200016 4024125075817
    • Der Bauschutzdeckel dient gleichzeitig als Montageschlüssel/Einschraubhilfe für das Schraubventil
  • wedi Fundo Schraubventil
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000184024125075855
  • wedi Fundo O-Ring
    für Schraubventile ab 2015
    Abmessungen Inhalt Bestell-Nr. GTIN
    98 mm1 Stück0772000104024125075695
    • Dieser Artikel passt für 077200018 und 077200023
  • wedi Fundo Geruchsverschluss
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000054024125075589
    • Achtung! Dieser Artikel enthält keinen O-Ring. Bitte bestellen Sie diesen separat
  • wedi Fundo O-Ring
    für Geruchsverschlüsse ab 2015
    Abmessungen Inhalt Bestell-Nr. GTIN
    75 mm1 Stück0772000124024125075732
    • Dieser Artikel passt für 077200005
  • wedi Fundo Rost-Aufnahmerahmen Kunststoff
    für Fundo Punktabläufe
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000214024125078511
    • Nicht verwendbar mit wedi Fundo Ablaufabdeckung 6.1
  • wedi Fundo Adapter
    für DN50/DN56
    Inhalt Bestell-Nr. GTIN
    1 Stück0737900464024125080316
    • Adapter DN50/DN56 zur Verklebung des Ablaufauslasses der wedi Standardabläufe mit einer PVC-Leitung
