Produktinformation

Zu den bodengleichen Duschelementen bietet wedi die passenden Ablauftechniken. Dank geringer Aufbauhöhe und wasserdichter Sicherheit im Gesamtsystem sind diese Systeme für Neubauten und Sanierungen bestens geeignet. Dabei stehen unterschiedliche Varianten für waagerechte Ausführungen zur Auswahl

  • Ausführungsvarianten:

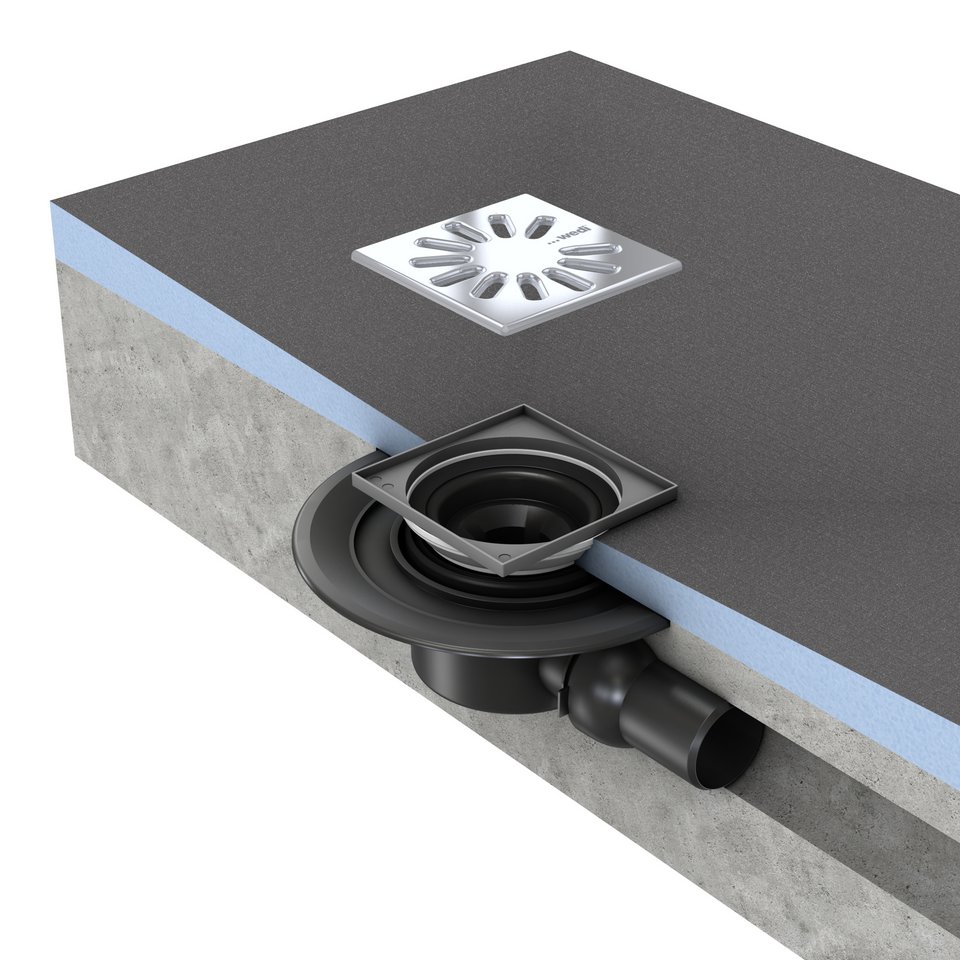

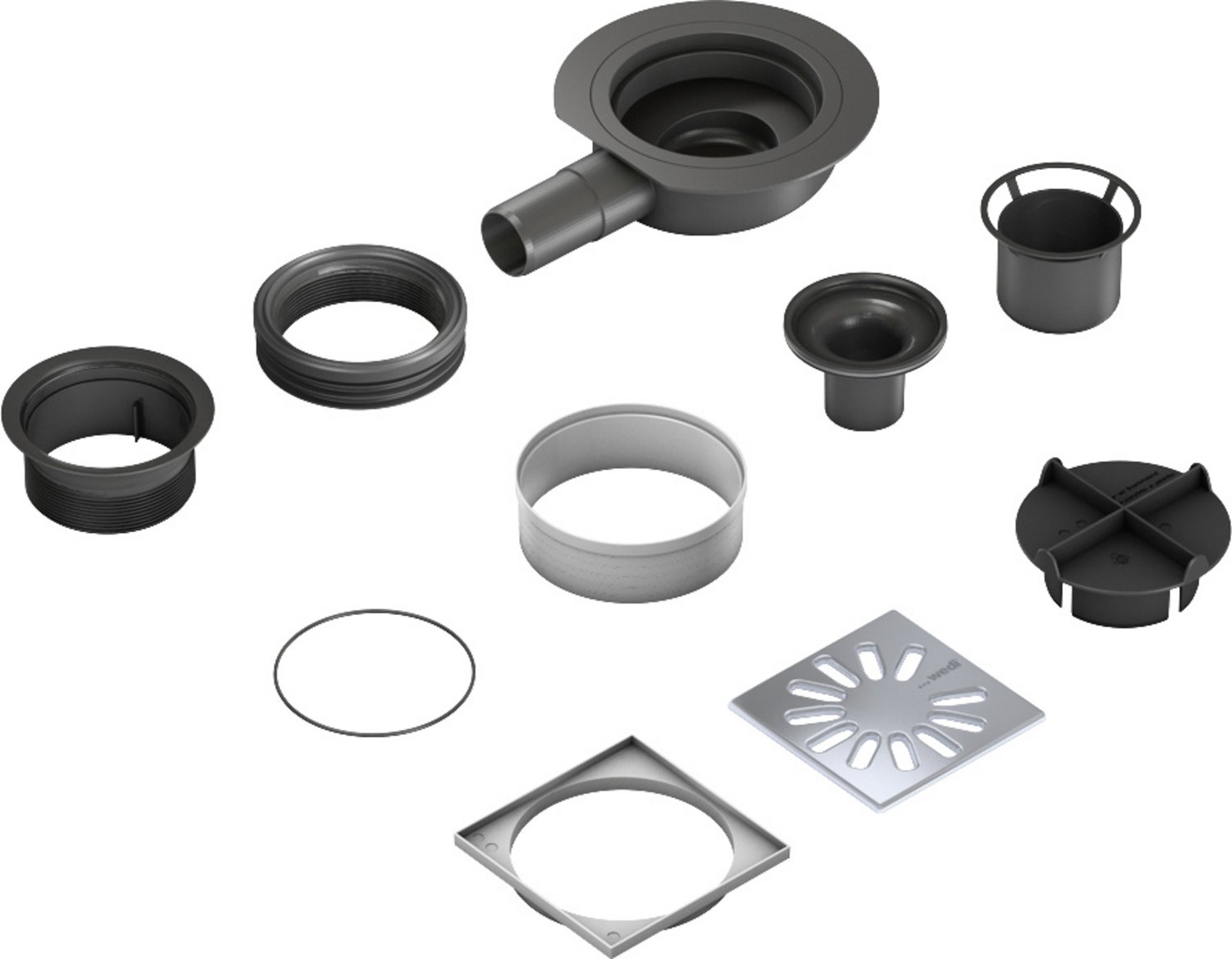

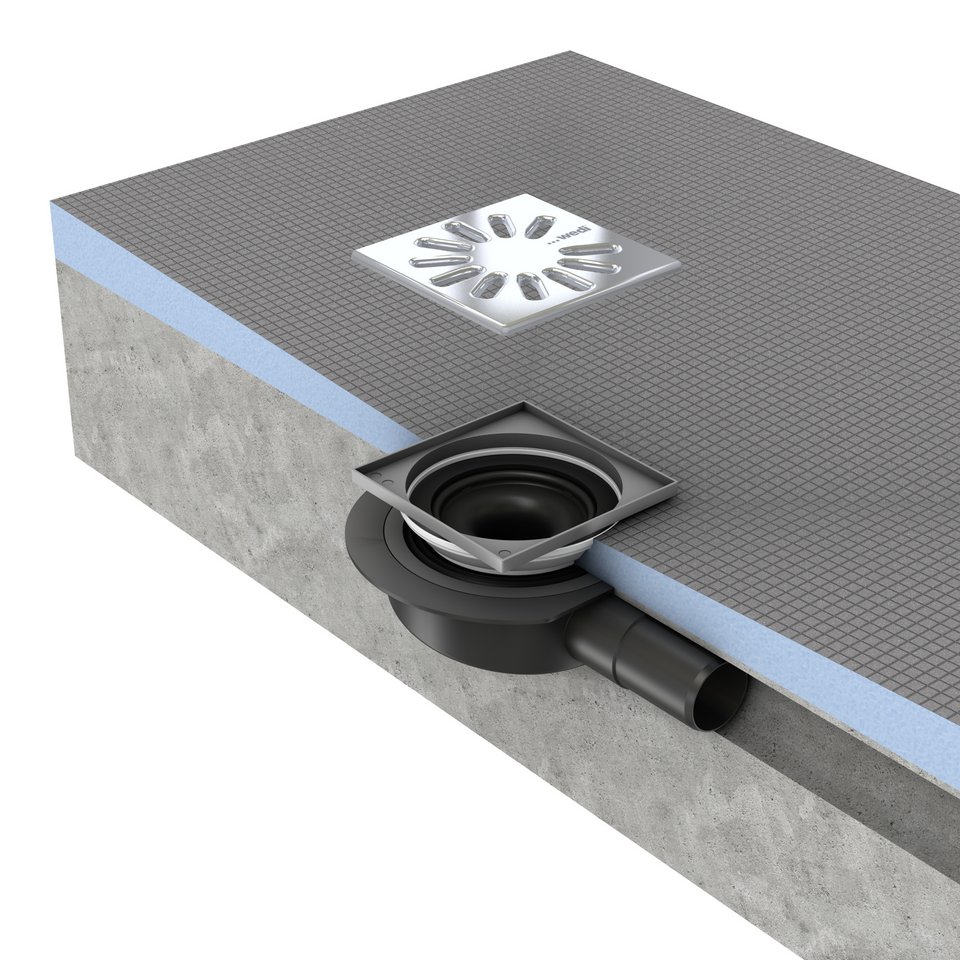

    • waagerecht in DN 50, Ablaufabdeckung eckig

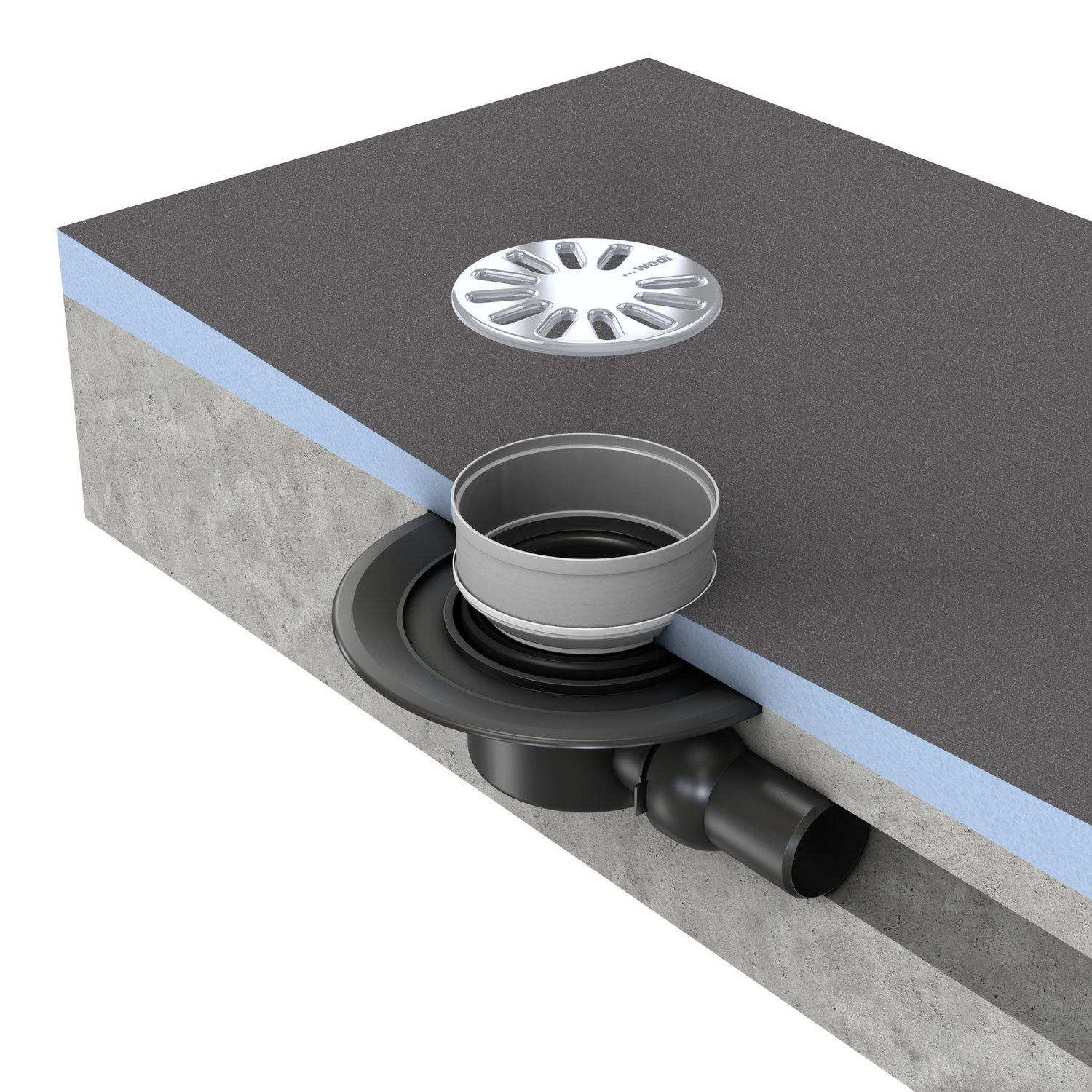

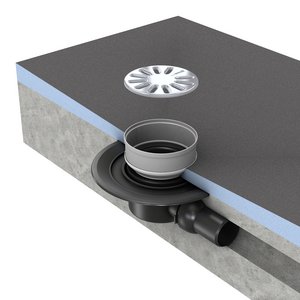

    • waagerecht in DN 50, Ablaufabdeckung rund

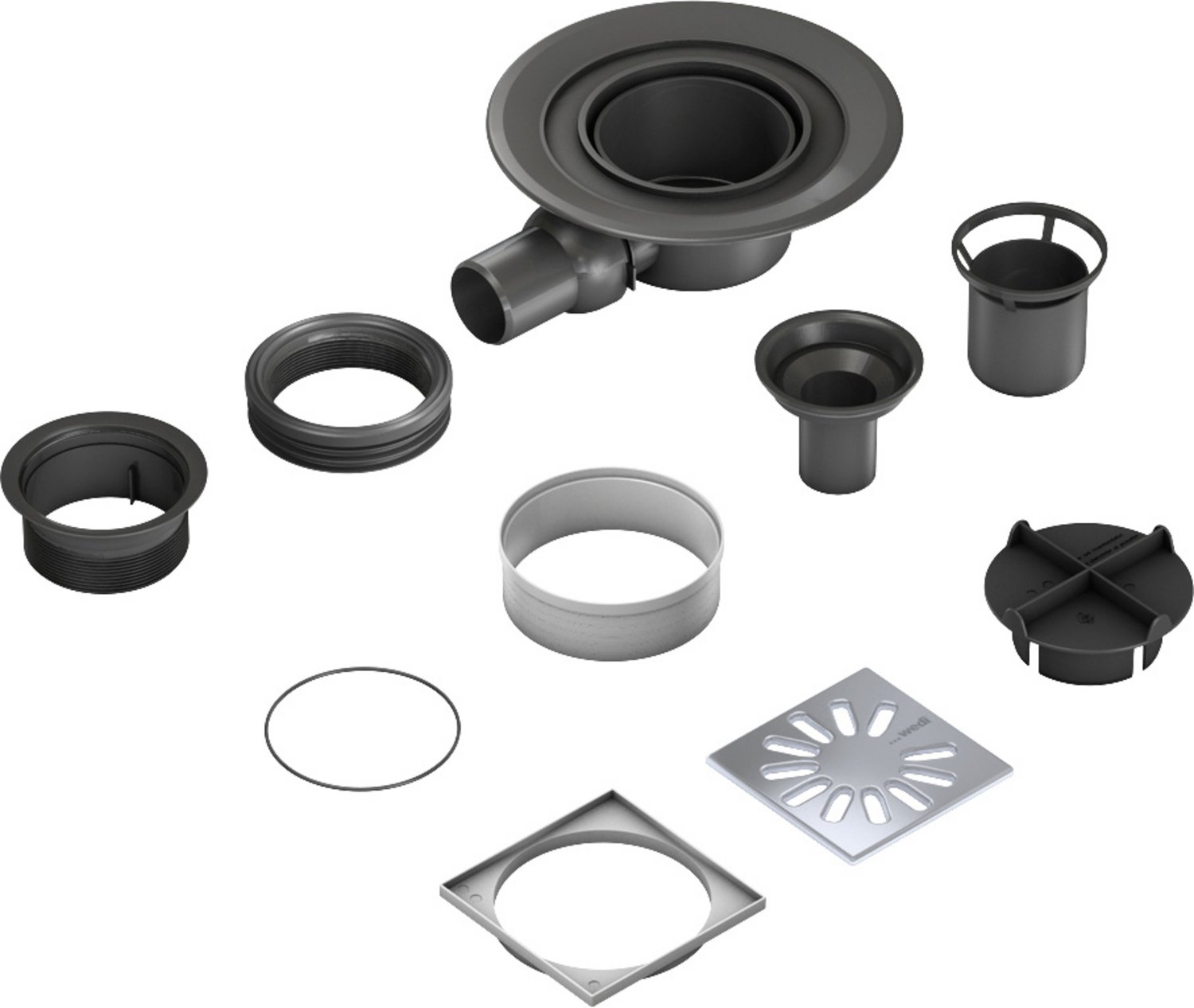

    • Fundo Ablauf Mini Max, DN 40, extraflach, Ablaufabdeckung eckig
  • Bei allen Fundo Duschelementen können nur die wedi Ablaufsysteme für Fundo eingesetzt werden.
  • Diese Abläufe sind kombinierbar mit folgenden Fundo-Serien:
    • Fundo Primo
    • Fundo Ligno Plus
    • Fundo Borgo
    • Fundo Trollo
    • Fundo Nautilo

Technische Details

Technische Eigenschaften Fundo Punktablauf waagerecht
Rahmen mit Edelstahlrost in folgenden Abmessungen lieferbar
quadratisch, quadratisch verschraubbar115 x 115 mm
rundØ 115 mm
Ablaufleistungen in Abhängigkeit der Ablaufwahl:
Fundo Ablauf Mini Max, waagerecht, DN 40 ABS0,5 l/s ; 30,0 l/min
Fundo Ablauf, waagerecht, DN 50 ABS, nach DIN EN 12530,80 l/s ; 48,0 l/min
  • Fundo Primo
    Fundo Primo
  • Fundo Ligno Plus
    Fundo Ligno Plus
  • Fundo Borgo
    Fundo Borgo
  • Fundo Trollo
    Fundo Trollo
  • Fundo Nautilo
    Fundo Nautilo
  • Abdeckungen
    Abdeckungen
  • Fundo Ablauf Unterbauelement
    Fundo Ablauf Unterbauelement
  • Fundo Unterbau - Set
    Fundo Unterbau-Set

Downloads

abP Duschplatzsystem Fundo Primo MiniMax
abP Duschplatzsystem Fundo Primo MiniMax
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Duschsysteme
Broschüre - Fundo Overview
Broschüre - Fundo Overview
Broschüre - wedi Systemwelt
Broschüre - wedi Systemwelt
Flyer Fundo Duschsysteme
Flyer Fundo Duschsysteme
Flyer wedi Systemwelt - Kundenvorteile
Flyer wedi Systemwelt - Kundenvorteile
Montageanleitung Ablauf Fundo Primo DN50 waagerecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo DN50 waagerecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo DN50 waagerecht rund nonverbal
Montageanleitung Ablauf Fundo Primo DN50 waagerecht rund nonverbal
Montageanleitung Ablauf Fundo Primo Minimax waagerecht eckig nonverbal
Montageanleitung Ablauf Fundo Primo Minimax waagerecht eckig nonverbal
Montageanleitung Fundo Ablauf-Unterbauelement nonverbal
Montageanleitung Fundo Ablauf-Unterbauelement nonverbal
Systemzeichnung - Fundo Ligno Plus Ablauf waagerecht DN50 auf Holzfußboden
Systemzeichnung - Fundo Ligno Plus Ablauf waagerecht DN50 auf Holzfußboden
Systemzeichnung - Fundo Ligno Plus Ablauf waagerecht DN50 in Holzfußboden
Systemzeichnung - Fundo Ligno Plus Ablauf waagerecht DN50 in Holzfußboden
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep ProS)
Systemzeichnung - Fundo Riofino Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo RioLigno Ablauf MiniMax waagerecht DN40 auf Holzfußboden mit Mörtel Schüttung
Systemzeichnung - Fundo RioLigno Ablauf MiniMax waagerecht DN40 auf Holzfußboden mit Mörtel Schüttung
Systemzeichnung - Fundo RioLigno Ablauf waagerecht DN50 auf Holzfußboden mit Mörtel Schüttung
Systemzeichnung - Fundo RioLigno Ablauf waagerecht DN50 auf Holzfußboden mit Mörtel Schüttung
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Technisches Datenblatt Fundo Duschelemente - Primo, Borgo, Trollo
Technisches Datenblatt Fundo Nautilo
Technisches Datenblatt Fundo Nautilo

Anwendung

  • Im privaten Wohnungsbau
  • In öffentlichen Gebäuden und Arbeitsstätten gemäß DIN 18040 Teil 1
  • In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Beachtung Vorgabe Mindestfliesengröße bei geplanter Rollstuhlbelastung, siehe technische Eigenschaften)
  • Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0, A und B (mäßig beanspruchte Bodenflächen durch nicht drückendes Wasser im Innenbereich; direkt beanspruchte Bodenflächen in Räumen, in denen sehr häufig oder lang anhaltend mit Brauch- und Reinigungswasser umgegangen wird sowie Bodenflächen von Becken im Innen- und Außenbereich, die mit Wasser mit Trinkwassereigenschaften gefüllt werden)

Ersatzteile Punktablauf waagerecht

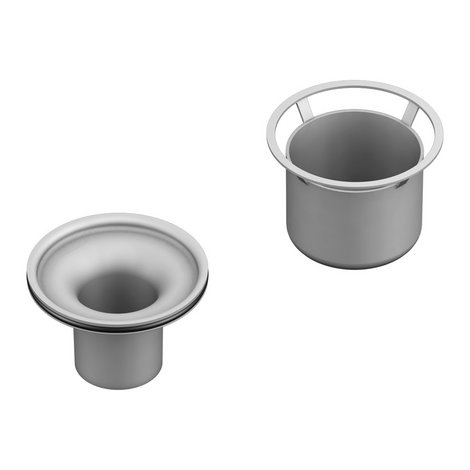

  • wedi Fundo Geruchsverschluss-Set
    für Fundo Punktabläufe bis 2015
    Inhalt Bestell-Nr. GTIN
    1 Set0737650064024125135788

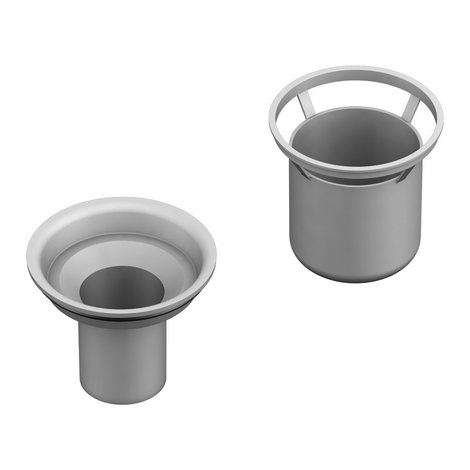

  • wedi Fundo Geruchsverschluss-Set
    für Fundo Punktabläufe Mini Max bis 2015
    Inhalt Bestell-Nr. GTIN
    1 Set0737650084024125200561
  • wedi Fundo Rahmenverlängerung
    für Fundo Punktabläufe
    Abmessungen Inhalt Bestell-Nr. GTIN
    120 mm1 Stück0772000094024125075664
    • Auch passend für Fundo Integro
  • wedi Fundo Dichteinsatz
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000144024125075770

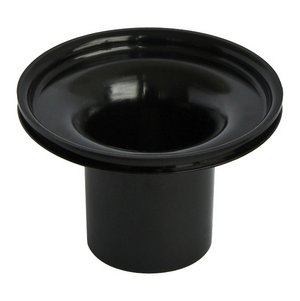

  • wedi Fundo Duscheinsatz
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000024024125075527
  • wedi Fundo Duscheinsatz
    für Fundo Punktabläufe Mini Max ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000014024125075503
  • wedi Fundo Bauschutzdeckel
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück077200016 4024125075817
    • Der Bauschutzdeckel dient gleichzeitig als Montageschlüssel/Einschraubhilfe für das Schraubventil

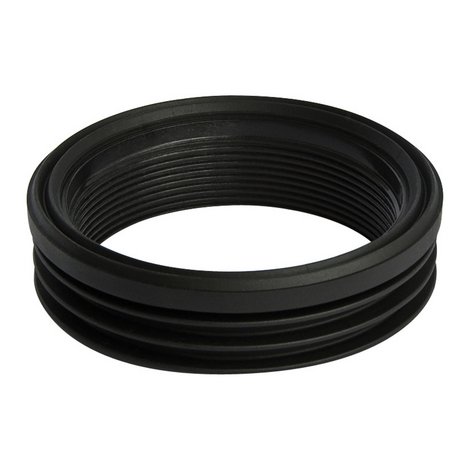

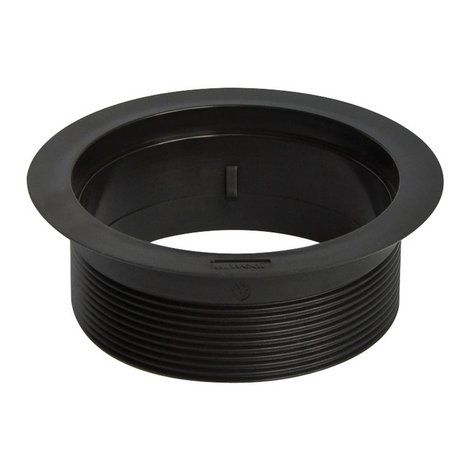

  • wedi Fundo Schraubventil
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000184024125075855

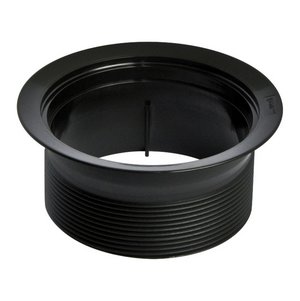

  • wedi Fundo Schraubventil
    für Fundo Punktabläufe Mini Max ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000234024125079785

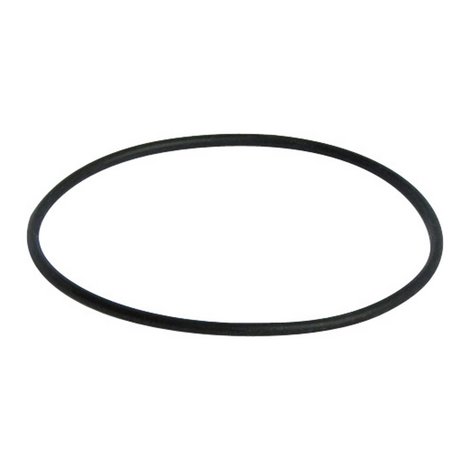

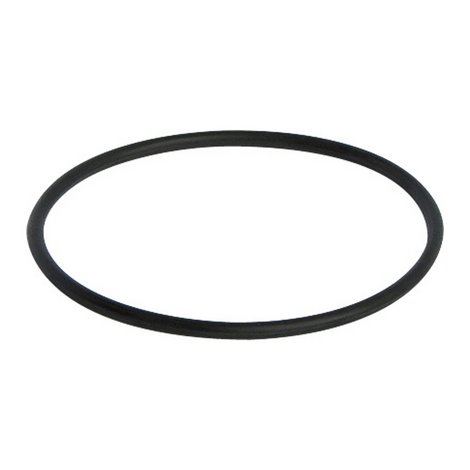

  • wedi Fundo O-Ring
    für Schraubventile ab 2015
    Abmessungen Inhalt Bestell-Nr. GTIN
    98 mm1 Stück0772000104024125075695
    • Dieser Artikel passt für 077200018 und 077200023

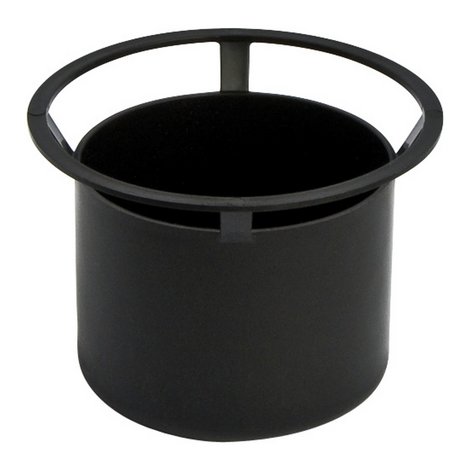

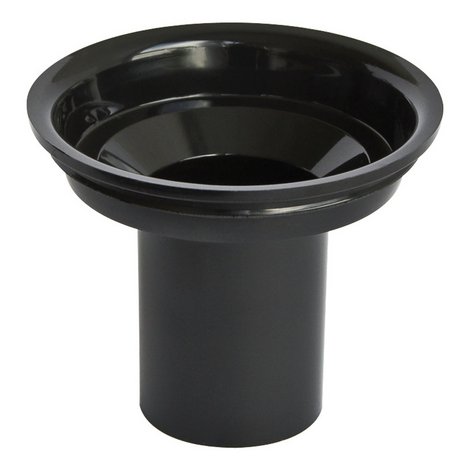

  • wedi Fundo Geruchsverschluss
    für Fundo Punktabläufe ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000054024125075589
    • Achtung! Dieser Artikel enthält keinen O-Ring. Bitte bestellen Sie diesen separat

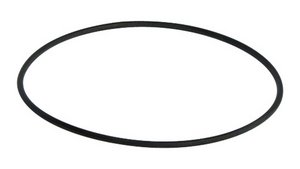

  • wedi Fundo O-Ring
    für Geruchsverschlüsse ab 2015
    Abmessungen Inhalt Bestell-Nr. GTIN
    75 mm1 Stück0772000124024125075732
    • Dieser Artikel passt für 077200005

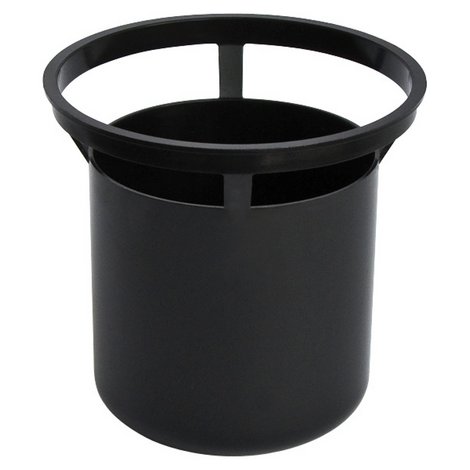

  • wedi Fundo Geruchsverschluss
    für Fundo Punktabläufe Mini Max ab 2015
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000064024125075602
    • Achtung! Dieser Artikel enthält keinen O-Ring. Bitte bestellen Sie diesen separat
  • wedi Fundo O-Ring
    für Geruchsverschlüsse Mini Max ab 2015
    Abmessungen Inhalt Bestell-Nr. GTIN
    72 mm1 Stück0772000134024125082983
    • Dieser Artikel passt für 077200006

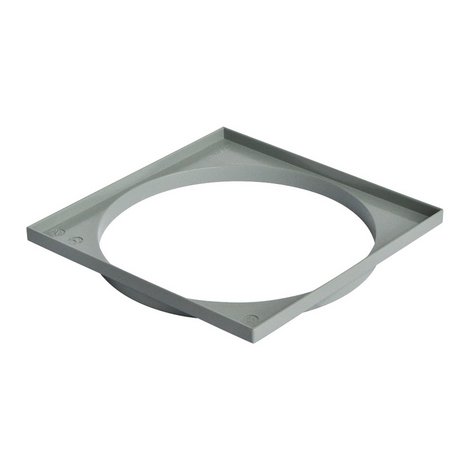

  • wedi Fundo Rost-Aufnahmerahmen Kunststoff
    für Fundo Punktabläufe
    Inhalt Bestell-Nr. GTIN
    1 Stück0772000214024125078511
    • Nicht verwendbar mit wedi Fundo Ablaufabdeckung 6.1

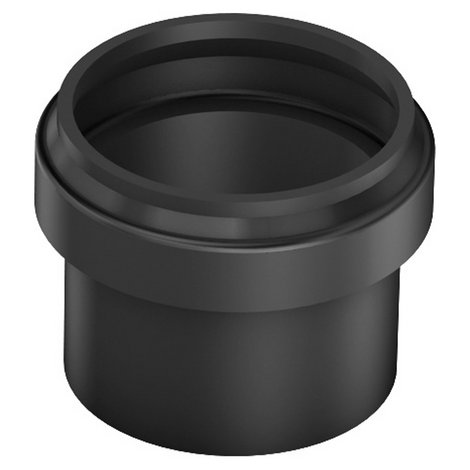

  • wedi Fundo Adapter
    für DN50/DN56
    Inhalt Bestell-Nr. GTIN
    1 Stück0737900464024125080316
    • Adapter DN50/DN56 zur Verklebung des Ablaufauslasses der wedi Standardabläufe mit einer PVC-Leitung
