Produktinformation

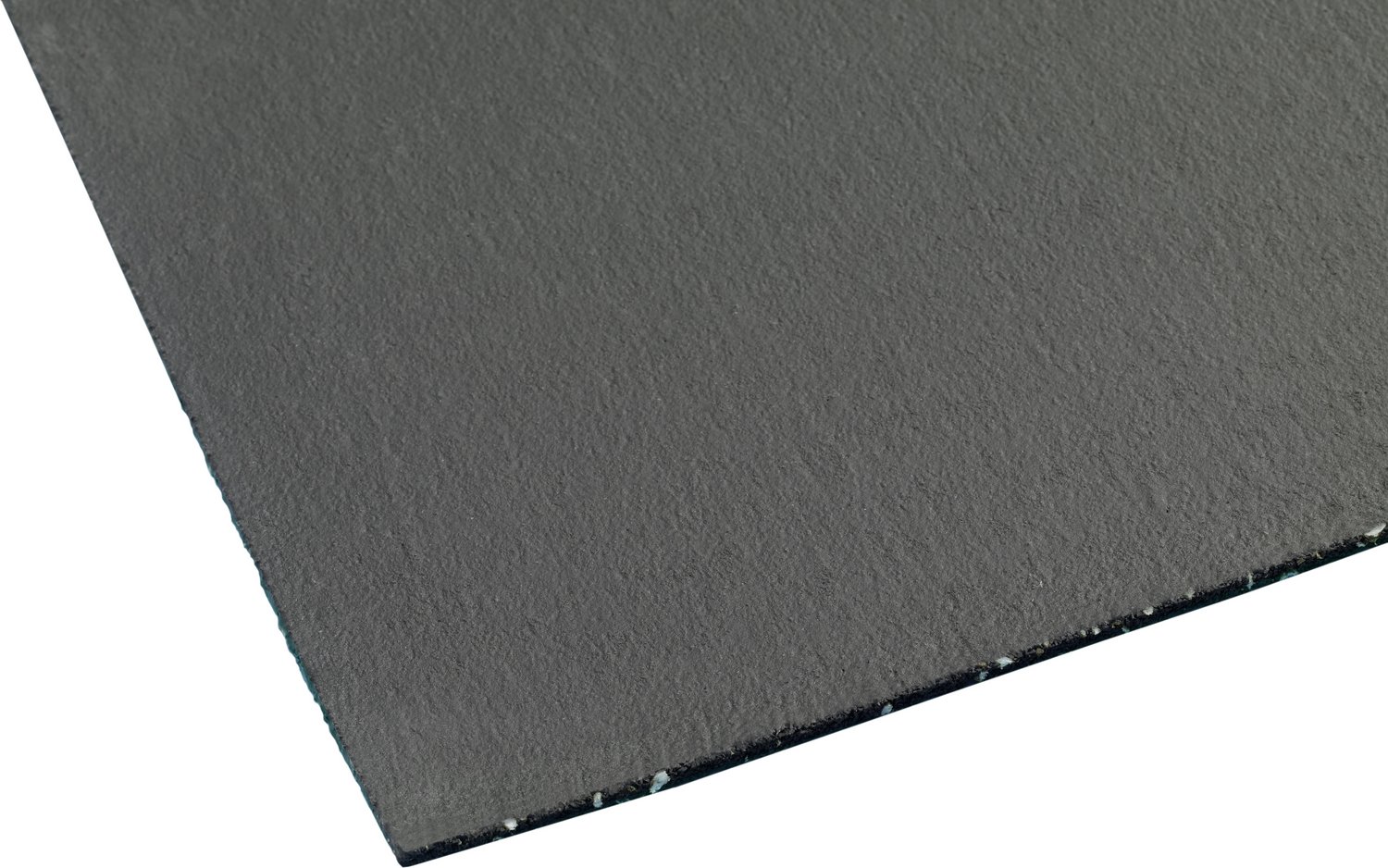

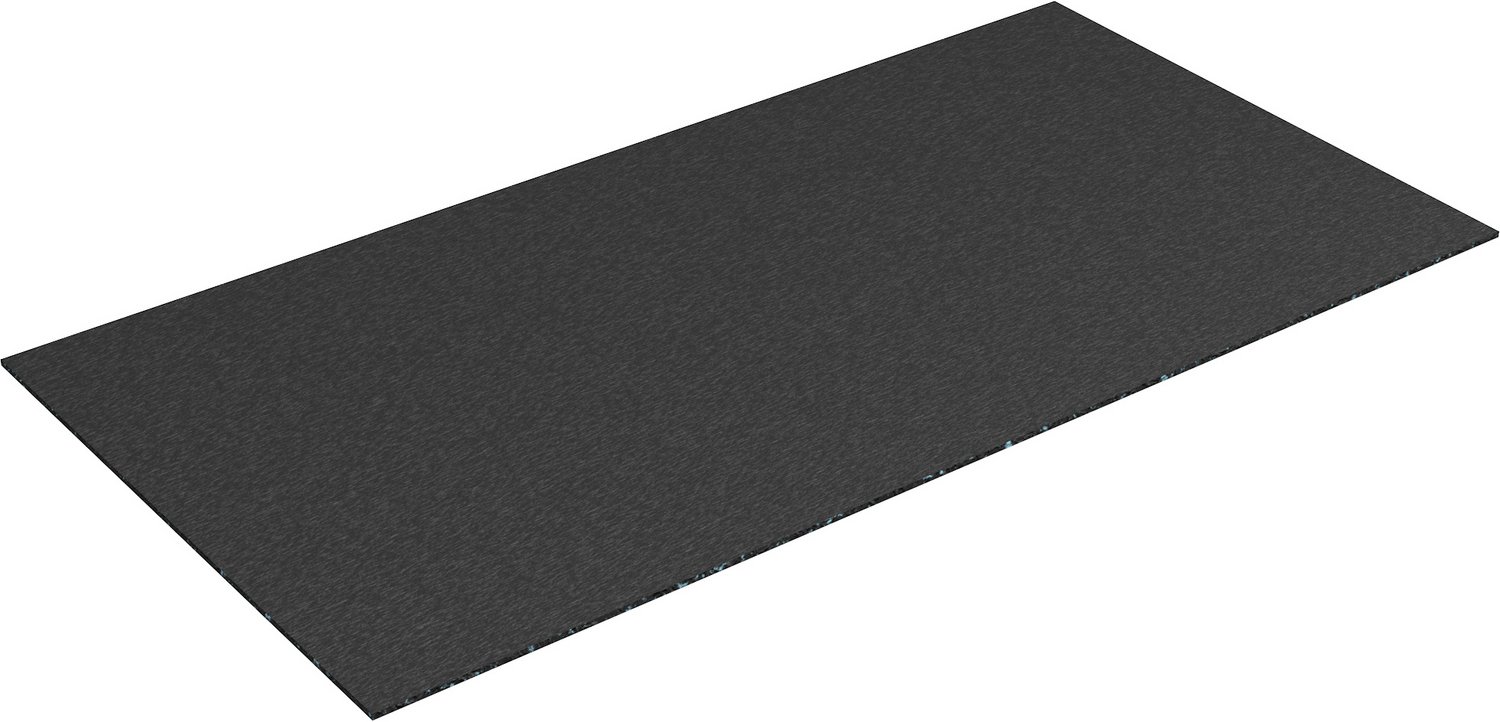

Die wedi Nonstep Plan Trittschalldämmung ist eine dünnschichtige Gummigranulatmatte mit einer flexiblen, mineralischen Beschichtung, die zur Entkopplung unter keramischen Bodenbelägen, Laminat oder Fertigparkett eingesetzt wird.
- Trittschalldämmmaß unter Fliesen: 14 dB
- Geringe Aufbauhöhe
- Geringes Flächengewicht
- Kurze Einbauzeiten
- Spannungsabbauende Unterlage, entkoppelt den Belag vom Untergrund
- Einfache Verlegung, rationelle Methode zur Trittschallminderung unter Keramik – und Naturwerksteinbelägen

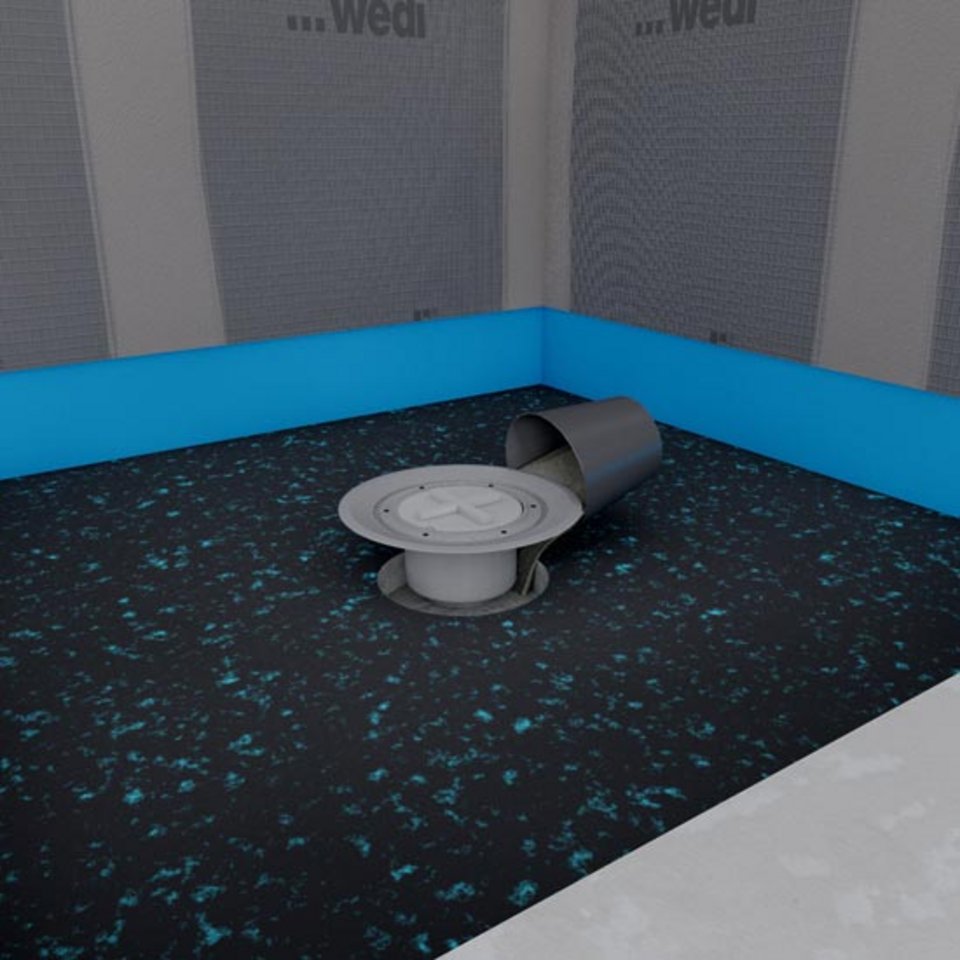

- Zudem kommen sie unter den wedi Fundo Duschelementen zum Einsatz

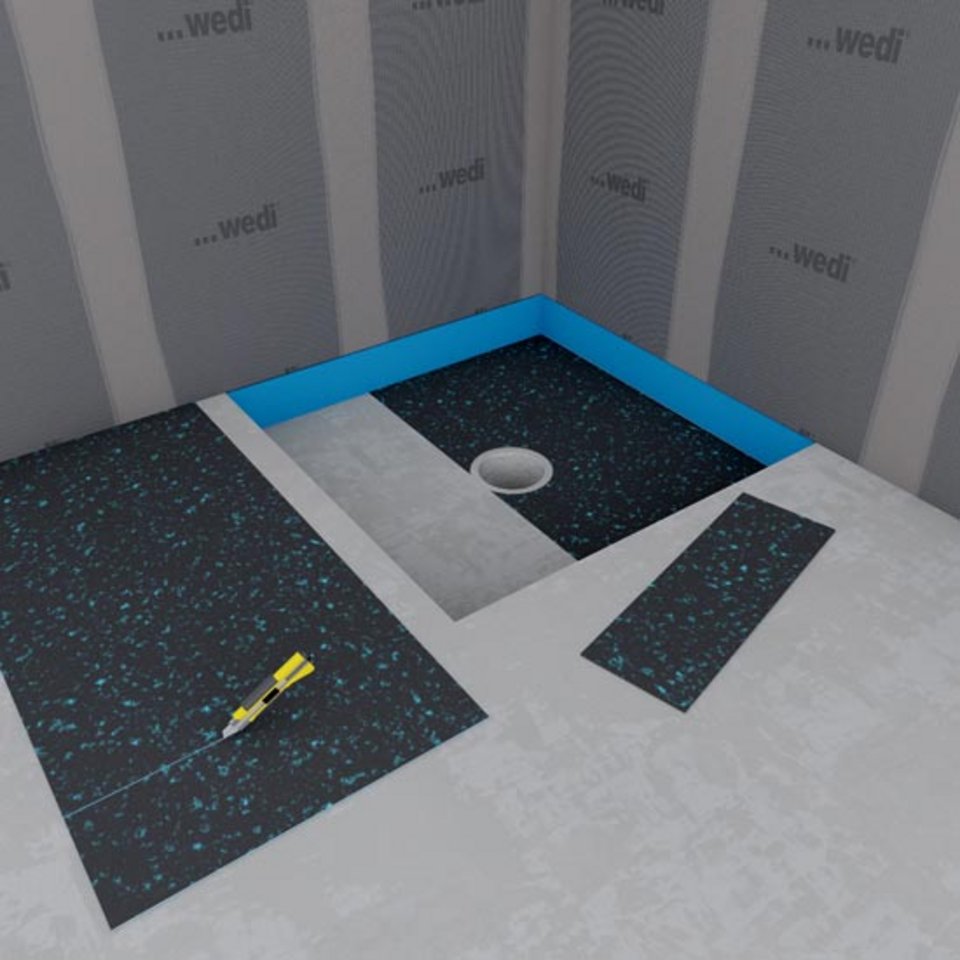

Entkoppeln und dämmen mit der wedi Trittschalldämmung Nonstep Plan
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.
Technische Details
| Technische Eigenschaften Trittschall-Dämmplatte | |
|---|---|
| Materialbasis | polyurethangebundenes Recycling Gummimaterial mit Flocken aus Styrofoam und einer speziellen, flexiblen, mineralischen Beschichtung |
| Stärke | 6 mm |
| Format | 1196 x 590 mm |
| Raumgewicht | 600 kg/m3 |
| Reißfestigkeit | 0,25 N/mm2 |
| Druckfestigkeit bei 30% Verformung | 0,65 N/mm2 |
| Statische Steifigkeit | s`= 56 MN/m3 im linearen Anfangsbereich der Federkennlinie nach DIN 53421 |
| Dynamische Steifigkeit | s`= 97 MN/m3 aus Eigenfrequenz 35 Hz bei 2000 kg/m2 in Anlehnung an EN 29052 |
| Temperaturbeständigkeit | -40°C bis 115°C |
| Brandverhalten | E nach EN 13501 |
| Trittschalldämmung | Δ L W,R = 14 dB nach DIN EN ISO 140-8 (Prüfung auf Betondecke, unter Fliesen) |
Downloads
Systemzeichnung - Fundo Integro Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Plano Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Plano Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Plano Linea Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Plano Linea inkl. Fundo Discreto Ablauf waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)

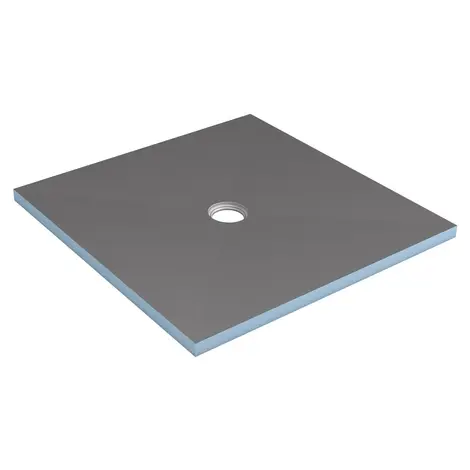

Systemzeichnung - Fundo Primo Ablauf Mini Max waagerecht DN40 mit Mörtel Schüttung auf Estrich und Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Primo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)

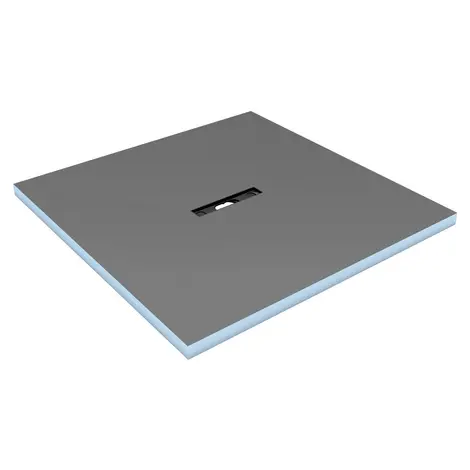

Systemzeichnung - Fundo Riofino Ablauf Feuerstopp senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riofino Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf Feuerstopp senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)

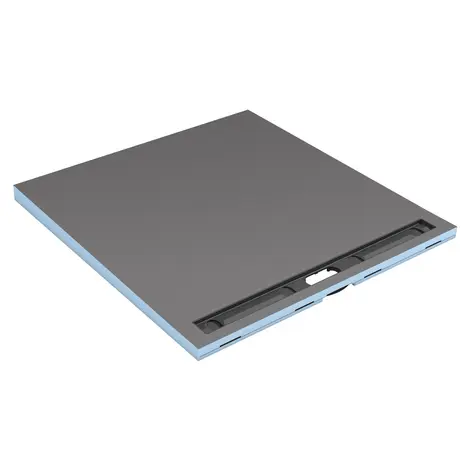

Systemzeichnung - Fundo Riolito Neo Ablauf Feuerstopp senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf MiniMax waagerecht DN40 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf senkrecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Systemzeichnung - Fundo Riolito Neo Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Anwendung
- Zur Entkopplung von Keramik- und Naturwerksteinbelägen vom Untergrund
- Zur trittschalldämmenden Verlegung von Keramik- und Natursteinbelägen bei relativ geringer Konstruktionshöhe
- Auf allen tragfähigen Untergründen wie z.B. Beton, Holzdielen (keine Treppen)
- Unterlage für schwimmend verlegte Bodenbeläge wie Fertigparkett oder Laminat
- Keine Verlegung unter elektrischen Dünnbettheizungen
- Für wohnraumähnliche Belastung. Nicht für rollende Lasten mit hohen Punktlasten freigegeben.
Anforderungen an den Untergrund:
- Die Untergründe müssen eben, sauber, tragfähig, trocken und schwingungsfrei sein. Unebenheiten sind vor der Verlegung auszugleichen. Es muss gewährleistet sein, dass Nonstep Plan an jeder Stelle vollflächig aufliegt.
