Produktinformation

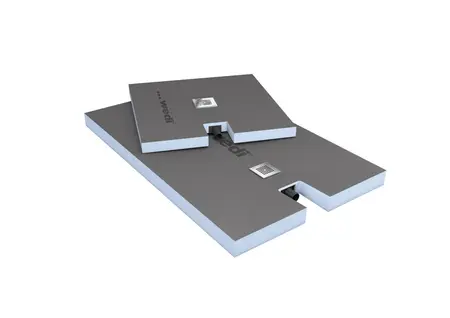

Fundo Integro ist das flachste bodengleiche Duschelement von wedi mit integrierter Ablauftechnik, das alle relevanten Normen auf einen Schlag erfüllt:
- 50 mm Sperrwasserhöhe
- 0,8 l/sec. Ablaufleistung
- mindestens 1,5 %-iges werkseitig integriertes Gefälle
- aus 100 % wasserdichtem Material
- montagefertig abgedichtet
- und im Handumdrehen eingebaut.
Mit nur 90 mm Gesamtaufbauhöhe bei allen erhältlichen Formaten setzt Fundo Integro als Komplettsystem ganz neue Maßstäbe – einfach die perfekte Lösung für jede Sanierung und darüber hinaus eine sichere und zeitsparende Alternative für jeden Neubau.
Fundo Integro - Normkonformes Komplettsystem:
- Entspricht allen gängigen Normen und Richtlinien: Die Konformität mit den europäischen Normen DIN EN 1253 und DIN EN 12056 wurde von offizieller Stelle geprüft und bestätigt.
- Perfekt für Sanierungen: Auch bei 100% Normkonformität kommt die Fundo Integro mit nur 90 mm Einbautiefe aus.
- Sicher ist sicher: Die bereits werkseitig integrierte Ablauftechnik im wasserdichten blauen XPS-Kern des wedi Fundo Integro Bodenelements sorgt für maximale Systemsicherheit.
- Bietet sichtbare Abwechslung: Neben der im Lieferumfang enthaltenen Edelstahlabdeckung können auch andere wedi Fundo Fino Abdeckroste verwendet werden – für optimale Gestaltungsfreiheit.
- Für alle Oberbeläge geeignet: Dank eines sehr flachen Rahmens kann wedi Fundo Integro auch mit besonders dünner Keramik oder Glasmosaik verfliest werden.
Sicher
werkseitig integrierte und abgedichtete Ablauftechnik DN50
Normkonform
entspricht EN 1253 und der EN 12056
Barrierefrei
Komplettsystem mit nur 90 mm Aufbauhöhe
Smart
besonders sicher und zeitsparend zu installieren
Vollständig
inklusive integrierter Designabdeckung und Dichtzubehör
Fundo Integro einbauen
Dieser Inhalt wird durch YouTube bereitgestellt. Durch Laden dieses Inhaltes stimmen Sie der Übermittlung Ihrer Daten an YouTube / Google zu. Weitere Informationen dazu finden Sie hier:
Google-Datenschutz.
Technische Details
wedi Fundo Integro Komplettsysteme können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden muss.
| Technische Eigenschaften Fundo Integro | |
|---|---|
| Rollstuhlbelastbar ab Mindestfliesengröße | 50 x 50 mm |
| Glasmosaik (Stärke: 3 mm) ab Mindestgröße | 20 x 20 mm |
| Mindestaufbauhöhe | 90 mm |
| Technische Eigenschaften Ablauf | |
|---|---|

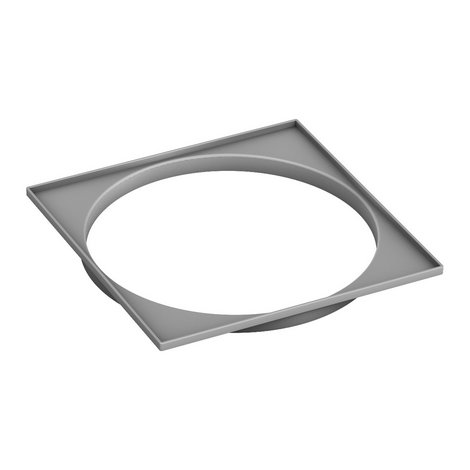

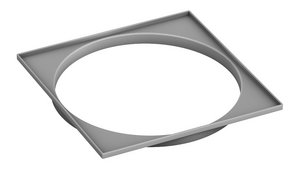

| Rahmen für Edelstahlrost (im Lieferumfang enthalten) | 120 x 120 x 4 mm |

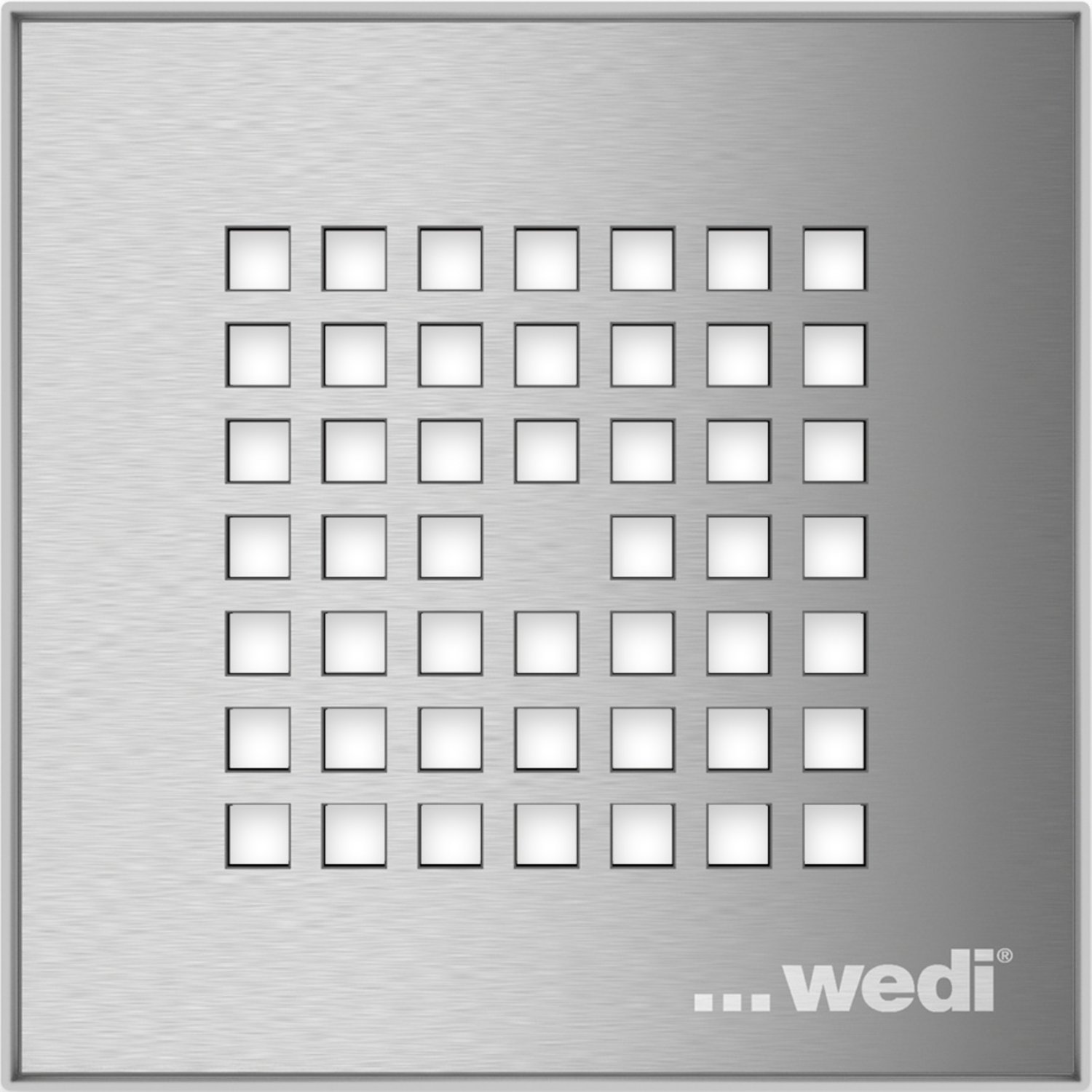

| Edelstahlrost V2A | 115 x 115 x 2,5 mm |

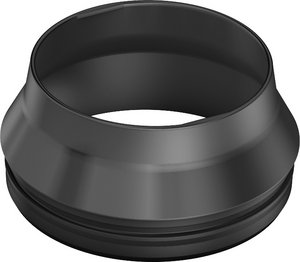

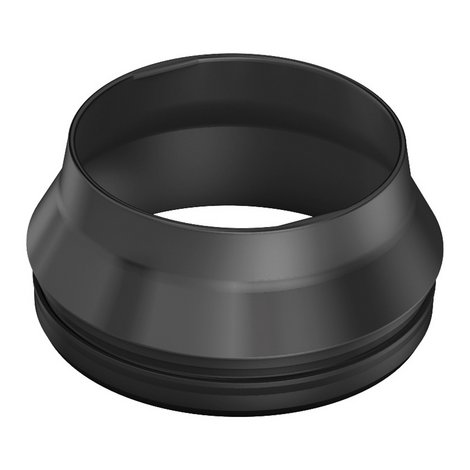

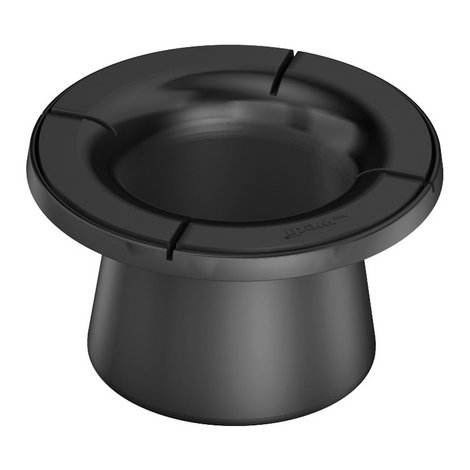

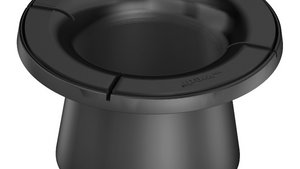

| Aufstockrahmen | ø 115 x 40 mm |
| Ablaufleistung DIN EN 1253-1 | 48 l/min; 0,8 l/s |
| Anschlussleitung (ABS) | DN 50 |
| Sperrwasserhöhe DIN EN 1253-1 | 50 mm |
| Gefälle Anschluss-Stutzen | 1,5 % |
| Technische Eigenschaften Rohschaum | |
|---|---|
| Extrudierter Polystyrol-Hartschaum | XPS |
| Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606 | 0,08 N/mm² |
| Druckfestigkeit /-spannung bei 10% Stauchung EN 826 | 0,25 N/mm² |
| Wärmeleitfähigkeit EN 13164 | 0,036 W/mK |
| Rohdichte EN 1602 | 32 kg/m³ |
| Temperaturgrenzen | -50°C / +75°C |
| Brandverhalten EN 13501 | E |
| Wasserdichtigkeit geprüft | 1,5 bar |
Downloads
Broschüre - Die neuen Normen zur Abdichtung
Broschüre - Fundo Overview
Broschüre - Inspiration Bad für Endverbraucher
Broschüre - wedi Systemwelt
Empfehlung von Fliesenklebern für wedi Bauplatten und wedi Fundo Duschelemente
Flyer wedi 610 - Kleben und abdichten
Flyer wedi Systemwelt - Kundenvorteile

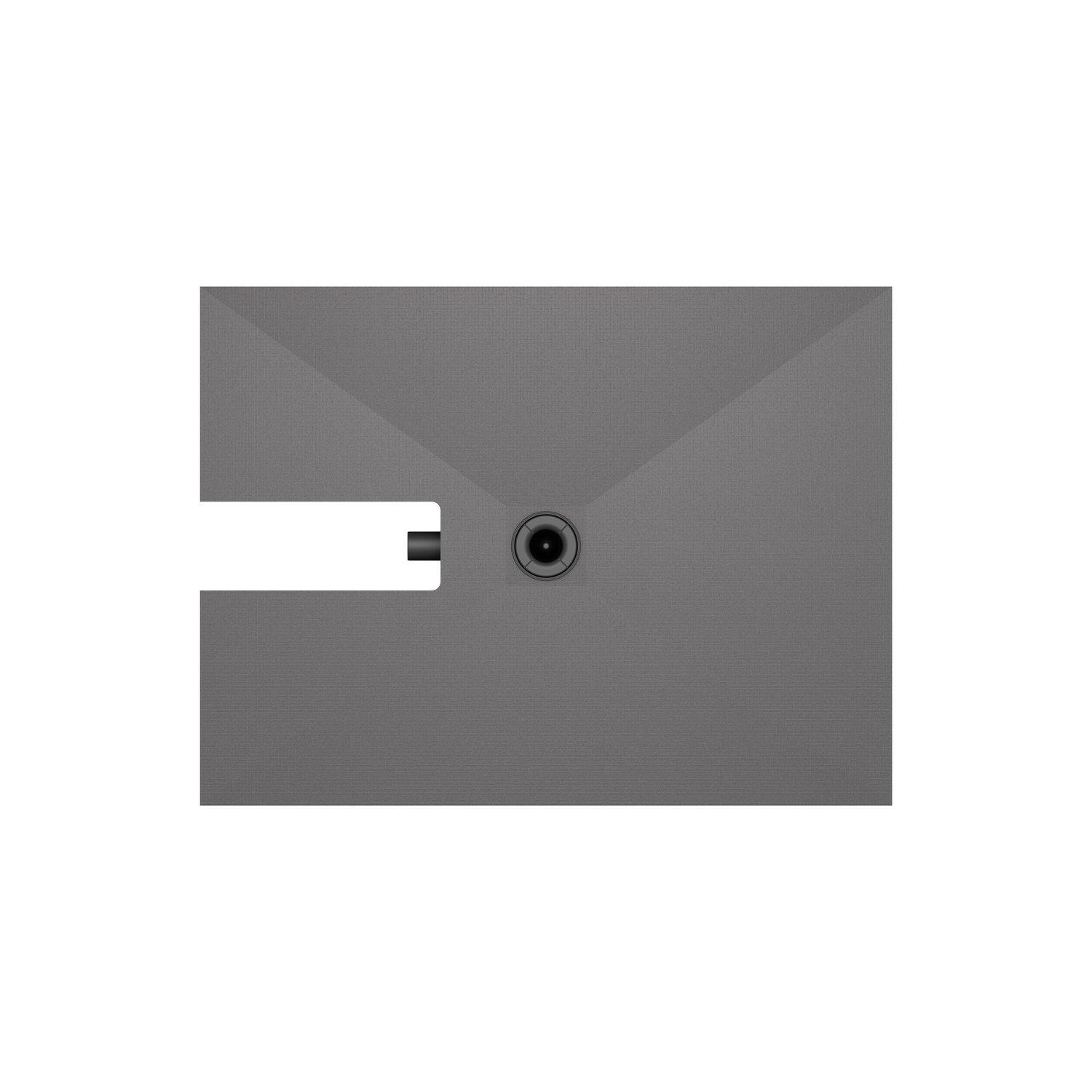

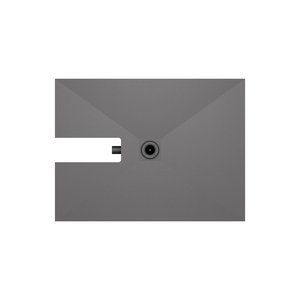

Fundo Integro Duschelement komplett, Ablauf dezentral 1200x900
Fundo Integro Duschelement komplett, Ablauf dezentral 1400x900
Fundo Integro Duschelement komplett, Ablauf dezentral 1600x1000
Fundo Integro Duschelement komplett, Ablauf dezentral 1800x900

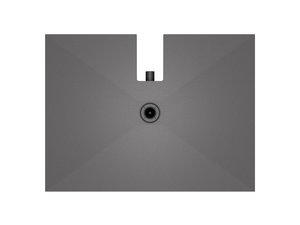

Fundo Integro Duschelement komplett, Ablauf zentral 1000x1000
Fundo Integro Duschelement komplett, Ablauf zentral 1200x1200
Fundo Integro Duschelement komplett, Ablauf zentral 1200x900, Ablauf kurze Seite
Fundo Integro Duschelement komplett, Ablauf zentral 1200x900, Ablauf lange Seite
Fundo Integro Duschelement komplett, Ablauf zentral 900x900
Herstellererklärung für wedi Produkte auf XPS Basis (EU-Chemikalienverordnung REACH)
Montageanleitung Fundo Integro
Montageanleitung Fundo Top für Primo, Ligno Plus, Plano, Integro
Prüfzeugnis - GEV EMICODE für wedi 610 Kleb- und Dichtstoff
Reinigungsanleitung Fundo Integro / Fundo Plano nonverbal
Systemzeichnung - Fundo Integro Ablauf waagerecht DN50 auf Estrich mit Trittschalldämmung (Randdämmstreifen und Nonstep Plan)
Technisches Datenblatt Fundo Integro
Anwendung
- In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1 und DIN EN 1253
- In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (bitte Vorgabe der Mindestfliesengröße bei geplanter Rollstuhlbelastung beachten, siehe technische Eigenschaften)
- Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklassen A0 und A.
