Informations produit
Fundo Integro est un receveur de douche extra plat, avec système d'écoulement intégré, qui répond à toutes les normes en vigueur :
- une hauteur de siphon de 50 mm
- un débit d'écoulement de 0,8 l/s
- des pentes préformées en usine de 1,5 %,
- un matériau 100 % étanche
- pour une mise en oeuvre simple et rapide
Avec une épaisseur de 90 mm seulement, disponible dans de nombreux formats, Fundo Integro est la solution "tout-en-un" idéale en rénovation.
Fundo Integro - Système complet et conforme (EN 1253):
- Parfait en rénovation : Le Fundo Integro se démarque avec une profondeur d'encastrement de 90 mm seulement, tout en étant conforme à 100 % aux normes européennes en vigueur.
- Priorité à la sécurité : Le système d'écoulement intégré en usine au coeur du receveur de douche wedi Fundo Integro assure une sécurité maximale.
- Des finitions multiples : Outre la grille en acier inoxydable fournie avec le receveur, les autres grilles wedi Fundo Fino peuvent aussi être utilisées – permettant ainsi un plus grand choix de finition.
- Adapté à tous les revêtements: Grâce à son cadre extra plat, wedi Fundo Integro peut être également carrelé avec un revêtement céramique très fin.
Fiable
Technique d'écoulement DN50 intégré et scellé en usine
Conforme aux normes
Conforme aux normes EN 1253 et EN 12056
Accessibilité
Système complet avec seulement 90 mm Hauteur de construction
Intelligent
particulièrement sûr et rapide à installer
Terminé
Avec couvercle design intégré et accessoires d’étanchéité inclus

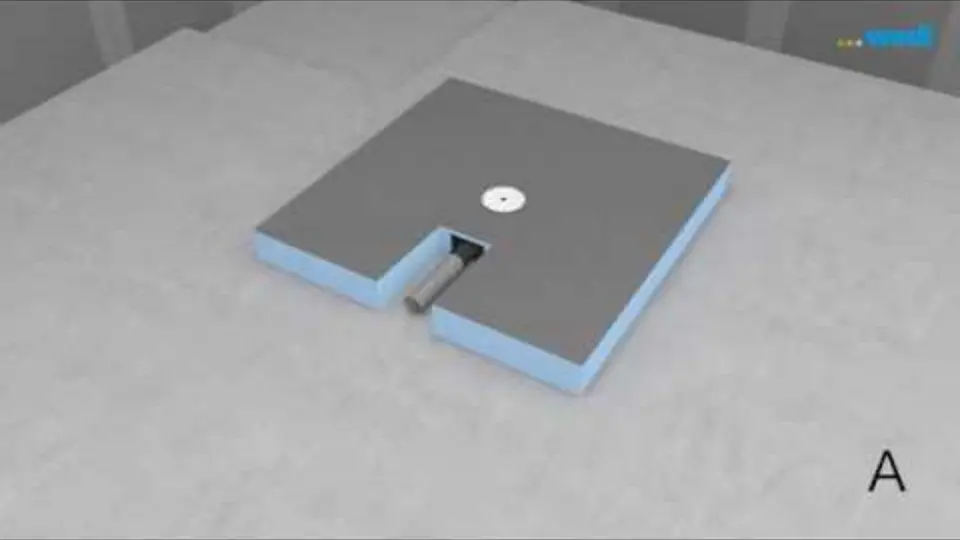

Installez l'intégro Fundo
This content is provided by YouTube. By loading this content, you consent to the transfer of your data to YouTube / Google. You can find more information about this here:
Google Privacy.
Détails techniques
L’écoulement a été testé par le TÜV Rheinland et remplit toutes les exigences de la norme EN 1253. Produit sous avis technique favorable du CSTB.
Les receveurs wedi Fundo Integro peuvent être recoupés, la géométrie des éléments devant cependant être respectée
| Caractéristiques techniques Fundo Integro | |
|---|---|
| Section minimale de carrelage pour accès en fauteuil roulant (local PMR) | 50 x 50 mm |
| Mosaïque de verre (épaisseur : 2 mm) section minimale | 20 x 20 mm |
| Épaisseur minimale d'encombrement | 90 mm |
| Propriétés techniques, Débit | |
|---|---|
| Cadre pour grille en acier inoxydable (compris dans la livraison) | 120 x 120 x 4 mm |
| Grille en acier inoxydable V2 A | 115 x 115 x 2,5 mm |
| Rehausse de cadre | ø 115 x 40 mm |
| Débit d'écoulement EN 1253-1 | 48 l/min; 0,8 l/s |
| Conduite de raccordement en ABS | DN 50 |
| Hauteur de siphon selon EN 1253-1 (hauteur de colonne d'eau) | 50 mm |
| Pente du tuyau d'évacuation | 1,5 % |
| Propriétés techniques de la mousse brute | |
|---|---|
| Noyau de mousse dure en polystyrène extrudé | XPS |
| Tension de compression durable (50 ans) ≤ Compression de 2 % EN 1606 | 0,08 N/mm² |
| Résistance à la pression pour une compression de 10 % selon EN 826 | 0,25 N/mm² |
| Conductivité thermique EN 13164 | 0,036 W/mK |
| Densité apparente EN 1602 | 32 kg/m³ |
| Limites de température | -50°C / +75°C |
| Comportement à la flamme EN 13501 | E |
| Étanchéité à l’eau testée | 1,5 bar |
Téléchargements
Brochures - La meilleure norme pour l’étanchéité
Receveur de douche complet, excentré 1200x900
Receveur de douche complet, excentré 1400x900
Fundo Integro receveur carré 1600x1000 excentré
Receveur de douche complet, excentré 1800x900
Fundo Integro receveur carré 1000x1000 centré
Fundo Integro receveur carré 1200x1200 centré
Receveur de douche complet, centré 1200x900, sortie sur le petit côté
Receveur de douche complet, centré, 1200x900, sortie sur le grand côté
Receveur de douche complet, centré 900x900
Instructions de montage Fundo Integro
Instructions de montage Fundo Top Primo, Ligno Plus, Plano, Integro non verbal
Certificat - GEV EMICODE pour wedi 610 Colle polymère
Instructions de nettoyage Fundo Integro / Fundo Plano nonverbal
Fiche technique - Fundo Integro
Utilisation
- Conforme au guide de mise en oeuvre d'une douche de plain-pied dans les salles d'eau à usage individuel, version du 16/07/2012 (locaux PMR).
- Conforme au guide de mise en oeuvre des salles d'eau à usage individuel, version du 16/07/2012 (locaux PMR). (Observer les prescriptions relatives à la taille minimale du carrelage destiné à supporter le poids des fauteuils roulants, voir les caractéristiques techniques.)
- Pour l'étanchéité d'ouvrages en lien avec un revêtement carrelé ou dallé des classes de sollicitation A0 et A.
Pose et utilisation
Bien concevoir les douches à l'italienne – Systèmes wedi FundoVous trouverez ici un aperçu clair de l'utilisation des systèmes de douche à l'italienne de la série wedi Fundo. Le contenu présente des solutions adaptées à différents supports, diverses variantes de drainage ainsi que la mise en œuvre d'exigences particulières dans les salles de bains accessibles aux personnes à mobilité réduite.
Vous trouverez ici toutes les informations relatives au montage, à la mise en œuvre et aux domaines d'application adaptés :
