Fundo Plano
Mit 65 mm das flachste wedi Duschsystem weltweit

Duschelement "Fundo Plano" mit integriertem Ablauf

„Die flachste wedi Dusche aller Zeiten,
perfekt geeignet für die Sanierung.“

Certifié DIN : Accessibilité optimale*

Information produit

wedi Fundo Plano ist das flachste wedi Komplettsystem für bodengleiche Duschen auf dem Markt. Mit dem bereits werkseitig integrierten Ablauf ist es im Gesamtsystem nur 65 mm flach. Bei Sanierungen, z.B. auch in Altbauten, wo es auf jeden Millimeter ankommt, ist diese Innovation absolut unschlagbar.

Die verfliesbaren, wasserundurchlässigen Bodenelemente sind nicht nur immens praktisch und zuverlässig, sie eröffnen auch völlig neue Gestaltungsmöglichkeiten für Nassräume und Bäder – bei einfachem und sicherem Einbau.

Gesamtsystem ist zu 100 % wasserdicht
Sicherheit durch exakt gleichmäßig vorgegebenes Gefälle
Einfache und sichere Verarbeitung – von Praktikern getestet

Les avantages des solutions wedi

Données techniques

Technische Eigenschaften Fundo Plano

wedi Fundo Bodenelemente können vor Ort eingekürzt werden, wobei jedoch die Geometrie der Elemente beachtet werden sollte. wedi Fundo Elemente können nur mit den wedi Fundo Abläufen kombiniert werden.

Rollstuhlbelastbar ab Mindestfliesengröße	50 x 50 mm
Glasmosaik ab 3 mm, Mindestgröße	20 x 20 mm
Mindestaufbauhöhe	65 mm
Oberflächengefälle (von Außenkante Fundo Bodenplatte bis Außenkante Ablauföffnung)	≥ 2,4 %
Technische Eigenschaften Ablauf In das Fundo Duschelement integrierter Spezialablauf mit Geruchsverschluss und Edelstahlabdeckung.
Rahmen für Aufnahme Edelstahlrost (fest im Element)	136 x 136 x 8 mm
Edelstahlrost	132 x 132 mm
Aufstockrahmen	136 x 136 x 24,7 mm
Ablaufleistung	0,50 l/s ; 30 l/min
Anschlussleitung aus ABS	DN 40
Geeignete Fliesenstärke	8 – 25 mm
Technische Eigenschaften Roschaum
Extrudierter Polystyrol-Hartschaumkern	XPS
Langzeit-Druckspannung (50 Jahre) ≤ 2% Stauchung EN 1606	0,08 N/mm²
Druckfestigkeit bei 10% Stauchung EN 826	0,25 N/mm²
Wärmeleitfähigkeit EN 13164	0,036 W/mK
Rohdichte EN 1602	32 kg/m³
Temperaturgrenzen	-50°C / +75°C
Brandverhalten EN 13501	E
Wasserdichtigkeit geprüft	1,5 bar

Tailles de produit

N° de commande	Description	Longueur × largeur × épaisseur
073735625	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	900 x 900 x 65 mm
073735626	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	1000 x 1000 x 65 mm
073735627	Fundo Plano Duschelement komplett, DN40, Ablauf zentral	1200 x 1200 x 65 mm
073735631	Fundo Plano Duschelement komplett, DN40, Ablauf zentral, Anschluss lange Seite	1200 x 900 x 65 mm
073735630	Fundo Plano Duschelement komplett, DN40, Ablauf zentral, Anschluss kurze Seite	1200 x 900 x 65 mm
073735620	Fundo Plano Duschelement komplett, DN40, Ablauf dezentral	1400 x 900 x 65 mm
073735621	Fundo Plano Duschelement komplett, DN40, Ablauf dezentral	1600 x 1000 x 65 mm

Domaines d'application

Anwendungsbereiche Fundo Plano

Im privaten Wohnungsbau
In öffentlich zugängigen Gebäuden gemäß DIN 18040 Teil 1
In barrierefreien Wohnungen gemäß DIN 18040 Teil 2 (Bitte Vorgabe der Mindestfliesengröße bei geplanter Rollstuhlbelastung beachten, siehe technische Eigenschaften)
Als Bauwerksabdichtung im Verbund mit Fliesen- und Plattenbelägen der Beanspruchungsklasse A0. Für die Beanspruchungsklasse A muss eine zusätzliche Abdichtung erfolgen.

Accessoires

en option

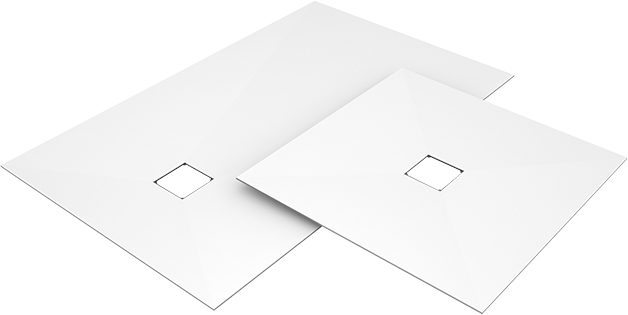

Fundo Top Plano Fundo Top Plano surface prête au montage pour systèmes de douche Fundo Plano

Les couvercles de drain Fundo peuvent être combinés en forme carrée avec Fundo Primo, Fundo Borgo, Fundo Trollo, Fundo Nautilo, Fundo ligno en acier inoxydable solide

Carré grilles pour écoulements centrés ou excentrés Carré grilles pour écoulements centrés ou excentrés Nous avons développé différentes grilles d'évacuation spécialement conçues pour les receveurs de douche Fundo.

Plaque de construction imperméable, thermoisolante, résistante, légère et à carreaux directs en XPS dans diverses épaisseurs

Panneau de construction wedi Panneau de construction wedi Support parfait, pour pratiquement toutes les applications murales et au sol.

Panneaux de construction wedi grand format en XPS avec une largeur maximale de 1,20 mètres pour des solutions murales stables et autonomes

Panneau de construction XL & XXL Panneau de construction XL & XXL Panneaux de construction grand format, parfaits pour des solutions de cloisons.

Kit d'étanchéité Fundo Kit d'étanchéité Fundo Le matériel de montage adapté en vue d'une installation sûre des receveurs de douche Fundo au sein du système.

wedi 320 – Colle à carrelage wedi 320 – Colle à carrelage Colle à carrelage universelle pour le collage en couche mince.

wedi 520 – Badigeon d'étanchéité wedi 520 – Badigeon d'étanchéité Badigeon d'étanchéité à 2 composants pour réaliser l'étanchéité sous les carrelages.

wedi 610 – Colle polymère wedi 610 – Colle polymère Remarquable colle et produit d’étanchéité à la fois, pour l’étanchéification des joints entre les panneaux de construction wedi.

wedi Tools d’étanchéité wedi Tools d’étanchéité Bande d’étanchéité pour le raccordement étanche des panneaux de construction wedi et des receveurs wedi Fundo à d’autres matériaux extérieurs au système, par ex. une chape, une plaque de plâtre cartonnée, etc.

Ruban adhésif spécial wedi Tools auto-adhésif pour fixer ou rapprocher les bords de choc de la tôle de construction

wedi Tools d’armature wedi Tools d’armature Treillis de fibre de verre, pour armer les jonctions.

Recherche de revendeurs

* wedi Fundo permet de réaliser des douches de plain-pied avec le label d'accessibilité. Die Auszeichnung gilt nur für Fundo Plano: 1200 x 1200 mm, Registernummer: P1B057
