Informations produit
L’innovation wedi de l’année : le système complet wedi le plus plat du marché, pour les douches de plain-pied avec écoulement linéaire. Grâce au système d’écoulement, déjà intégré en usine, le système ne présente que 70 mm d’épaisseur et représente un atout majeur lors des rénovations de salle de bains. Positionné tout contre le mur, l’écoulement – avec rainure longue ou courte, au choix – confère un aspect esthétique haut-de-gamme, tout en permettant davantage d’espace – pour faire de la douche un plaisir sans entrave.
Naturellement, le Plano Linea offre tous les avantages des systèmes éprouvés de wedi, depuis l’étanchéité intégrale garantie jusqu’à l’utilisation polyvalente et la facilité de mise en œuvre.
wedi Fundo Plano Linea – Le point fort sur toute la ligne !
Fiable.
Technique d'écoulement DN40 intégré et scellé en usine
Surface
Hauteur de construction extrêmement faible de seulement 70 mm
Idéal
Parfaitement adapté à la rénovation et à la réhabilitation d'ancien logement.
Terminé
Avec écoulement design intégré et accessoires d’étanchéité inclus.
Extensible
Grand Sélection d'écoulement

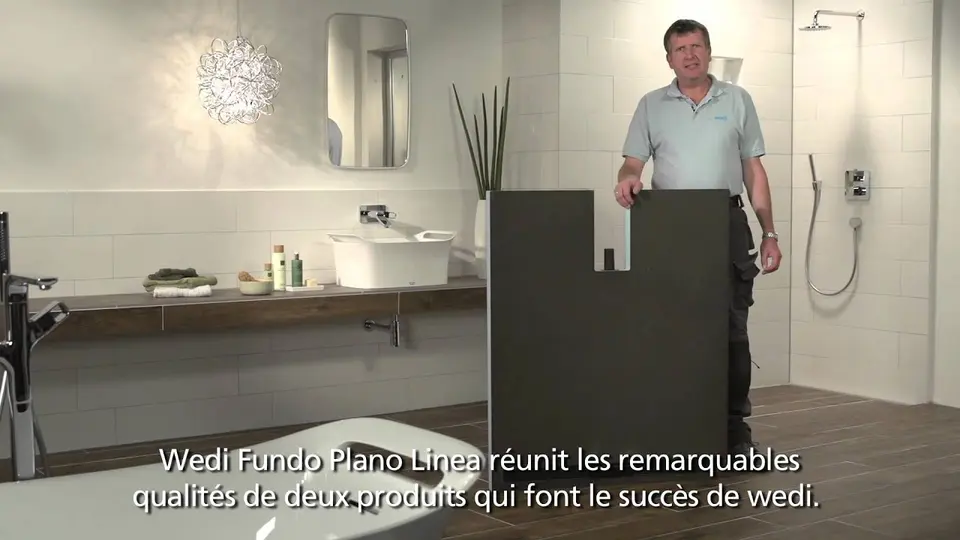

Plano Linea le Receveur douche au sol le plus plat de wedi avec canal d'évacuation
This content is provided by YouTube. By loading this content, you consent to the transfer of your data to YouTube / Google. You can find more information about this here:
Google Privacy.

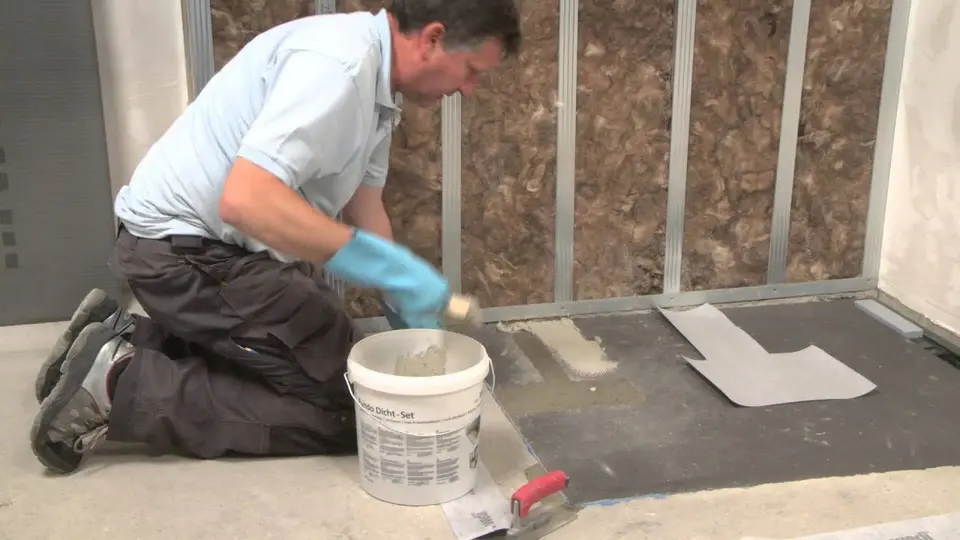

Installer Douche Fundo Plano Linea Level au sol
This content is provided by YouTube. By loading this content, you consent to the transfer of your data to YouTube / Google. You can find more information about this here:
Google Privacy.
Détails techniques
Contenu de la livraison
1 × Fundo Plano Linea élément de douche complet
1 × Fundo recouvrement de caniveau standard, acier inoxydable V2A brossé
1 × languette d'étanchéité, 1.000 × 450 mm
2 × Profilé de butée de carrelage
| Caractéristiques techniques Fundo Plano Linea | |
|---|---|
| Sollicitation par fauteuils roulants à partir d’un format minimum des carreaux de | 50 x 50 mm |
| Hauteur totale de montage, système d’écoulement intégré inclus | 70 mm |
| Pente en surface | ≥ 1,19 % |
| Caches en acier inoxydable, réglables en hauteur | 5–25 mm |
| Dimensions des caches en acier inoxydable (en fonction de la longueur de la rainure, L x L) Cache-rainure, 300 mm Cache-rainure, 700 mm Cache-rainure, 800 mm Cache-rainure, 900 mm | 288 x 44 mm688 x 44 mm788 x 44 mm888 x 44 mm |
| Débit d’écoulement | 0,40 l/s;24,0 l/min |
| Caractéristiques techniques de la mousse brute | |
| Mousse dure en polystyrène expansé | XPS |
| Contrainte de compression à long terme (50 ans) ≤ compactage de 2% selon EN 1606 | 0,08 N/mm2 |
| Druckfestigkeit / -spannung bei 10% Stauchung EN 826 | 0,25 N/mm2 |
| Conductivité thermique EN 13164 | 0,036 W/mK |
| Densité brute EN 1602 | 32 kg/m3 |
| Limites de température | -50°C / +75°C |
| Comportement au feu EN 13501 | E |
| Agent moussant, dioxyde de carbone, valeur GWP | 1 |
Téléchargements
abP Fundo Plano Linea
Brochures - La meilleure norme pour l’étanchéité
Brochure - Systèmes de douche Fundo
Brochure - Systèmes wedi
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, carré, 900x900 mm
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, carré, 900x900 mm
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, rectangulaire, 1200x1000 mm
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, rectangulaire, 1200x800 mm
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, carré, 1200x900 mm
Fundo Plano Linea Receveur de douche complet, écoulement excentré, au plus près du mur, DN40, rectangulaire, 1200x800 mm
Fundo Riolito Neo / Plano Linea profilés de finition 1000 mm
Fundo Riolito Neo / Plano Linea profilés de finition 1200 mm
Instructions de montage Fundo Plano Linea
Instructions de montage Fundo Plano Linea / Riolito Neo profilé de pente pour sol
Instructions de montage Fundo Plano Linea / Riolito Neo profilé de pente pour mur
Instructions de montage barrette standard/exclusive nonverbal pour Fundo Riofino, Riolito, Riolito Neo, RioLigno et Plano Linea
Instructions de montage barrette à carreler pour Fundo Riofino, Riolito, Riolito Neo, RioLigno, Plano Linea nonverbal
Certificat - GEV EMICODE pour wedi 610 Colle polymère
Certificat - Agrément Technique Européen ETA-13/0385
Certificat - Avis Technique 13-12-1187 - wedi Fundo Riolito
Certificat - Document Technique d’Application - Habillage de mur wedi
Instructions de nettoyage Fundo Plano Linea nonverbal
Fiche technique - Fundo Plano Linea
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté gauche, 1200 mm, 10 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté gauche, 1200 mm, 12.5 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté gauche, 1200 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté gauche, 1600 mm, 10 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté gauche, 1600 mm, 12.5 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté gauche, 1600 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté gauche, 1800 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté droit, 1200 mm, 10 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté droit, 1200 mm, 12.5 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté droit, 1200 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté droit, 1600 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente sol, côté droit, 1800 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté gauche, 1200 mm, 10 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté gauche, 1200 mm, 12.5 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté gauche, 1200 mm, 8 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté droit, 1200 mm, 10 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté droit, 1200 mm, 12.5 mm
wedi Fundo Riolito Neo / Plano Linea profilé de pente mural, côté droit, 1200 mm, 8 mm
Utilisation
- Construction de logements privés
- Bâtiments publics et lieux de travail selon la norme DIN 180040, partie 1
- Dans les logements accessibles aux personnes handicapées selon 18040 Partie 2 (respecter les directives concernant la taille minimale de carrelage pour des contraintes prévues dû à des fauteuils roulants, voir les propriétés techniques)
- Pour l'étanchéité de la construction en association avec des revêtements de carrelages et de plaques de classe de contrainte A0 (surfaces de sol modérément sollicitées par de l'eau exempte de pression en intérieur ; surfaces de sol directement sollicitées en intérieur).
